衛星通信正處于前所未有的火熱階段，成為全球通信體系變革的關鍵引擎和戰略制高點。隨著低軌衛星互聯網的發展加速，衛星通信不再局限于傳統的地面站傳輸，而是全面向“天地一體化”邁進，覆蓋全球、直連終端的能力正在重塑未來網絡格局。

衛星頻軌是稀缺的“不可再生資源”，國際遵循“先登先占”原則。SpaceX的星鏈項目點燃了全球?qū)Φ蛙壭l(wèi)星通信的熱情，其高速、低時延的網絡能力已在偏遠地區接入、?？战煌ūＵ稀④娛峦ㄐ诺葓鼍爸袕V泛應用，并在俄烏沖突中展現出決定性作用，引發全球戰略高度關注。亞馬遜、OneWeb、AST SpaceMobile等企業緊隨其后，紛紛構建各自的全球星座，搶占軌道與頻譜資源，推動技術和服務模式不斷突破。

在中國，中國星網、上海垣信、三大運營商的天地融合布局共同發力，地方政府與產業資本積極參與，帶動星載激光通信、可回收火箭、星間組網、終端直連等關鍵技術進入爆發期，形成完整產業鏈和技術生態。

可以說，衛星通信已從“遙遠的航天工程”躍升為“身邊的基礎設施”，不僅關乎國家安全和科技自主，更成為產業資本競逐的風口和全球通信格局重構的焦點，其火熱程度堪比5G初期、甚至有望引領未來6G的核心方向。

衛星通信使用到的頻段涵蓋L、S、C、Ku、Ka等，C頻段和Ku頻段的頻譜資源已十分緊張，未來Ka 頻段競爭或趨于白熱化。Q、V等更高頻段資源正在成為各國申報儲備最新目標，有較大可利用空間。

通信星座競爭格局

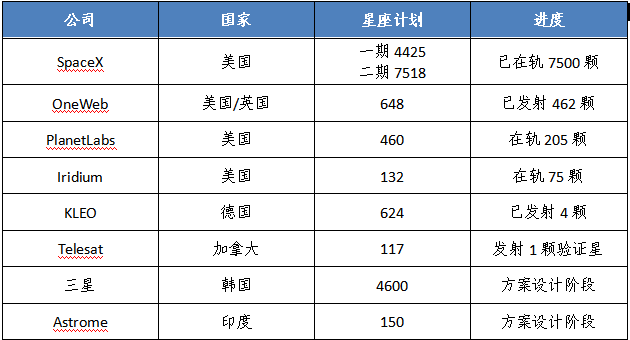

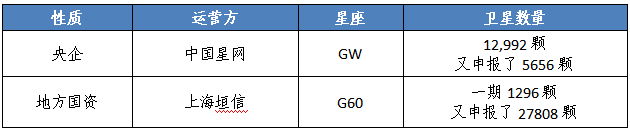

世界各國衛星互聯網發射計劃

美國星鏈目前已發射9000顆衛星，在軌7500顆。衛星終端下線一千萬個，中國衛星通信正在迎頭追趕。

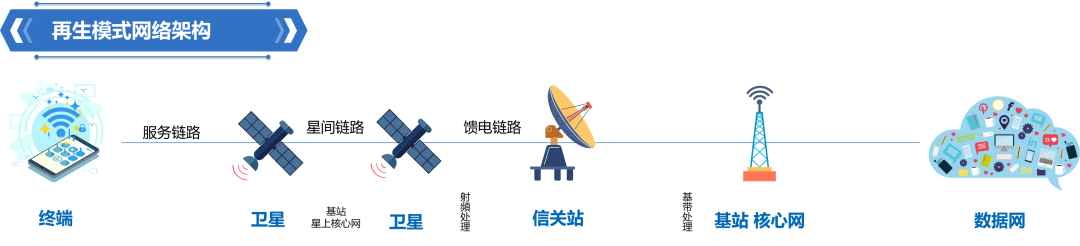

隨著衛星技術的不斷演進，衛星載荷架構也發生了變化，從傳統的透明轉發網絡架構逐步向具備更強處理能力的再生模式網絡架構，衛星不再只是“信號中繼”，而是具備一定程度的信息處理、路由轉發功能的“通信節點”。

在整個衛星通信體系中，產業鏈可大致分為上游制造、中游支撐與下游服務三個環節。

產業鏈的上游由衛星整星設計與制造廠商主導，它們根據任務需求完成系統設計，并向各類衛星零部件供應商采購所需組件，進行集成與測試，最終交付完整的衛星產品。中游部分主要由地面設備制造商和衛星運營服務商構成，起到連接天地之間的橋梁作用。下游應用層按照用戶類型可大致分為：政府用戶、行業用戶、個人用戶，覆蓋船用通信、機載辦公、運輸行業、能源行業、工業行業、農林牧漁、野外作業、智慧城市等領域。

衛星通信上下游產業鏈

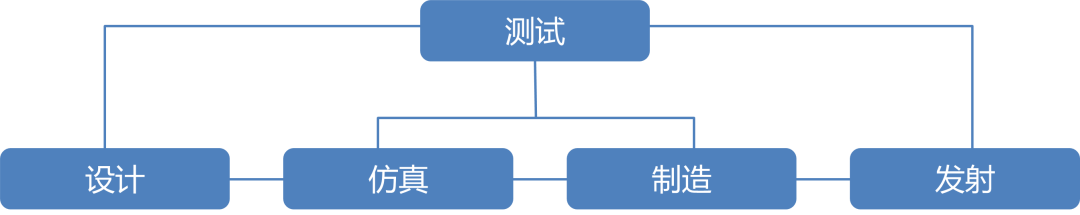

衛星通信測試覆蓋衛星設計、仿真、制造、發射的各個環節。

其中通信衛星通常包含衛星平臺和有效載荷兩大部分模塊。其中，衛星平臺模塊包括：結構模塊、電源模塊、姿態控制模塊、軌道控制模塊、熱控模塊、數據管理模塊；其中，有效載荷模塊包括：相控陣天線模塊、轉發器模塊、激光通信模塊。

如何測試準、測得快、測得全、測得真、測得便宜是各大廠商重點聚焦和不斷突破的關鍵難題。隨著技術發展，衛星通信測試面臨更高頻率、更高帶寬、更高復雜調制、干擾排查以及衛星通信與移動通信融合等多重挑戰，推到了測試設備和測試方案的持續創新。

針對衛星通信存在較長的時延、復雜的信號衰落特性、多普勒頻移和噪聲干擾等問題，中星聯華科技提供包含：T/R組件測試；混頻器、變頻器等組件測試、ADC/DAC測試；衛星通信信號生成；相控陣天線測試；衛星有效載荷測試；衛星信道模擬；衛星信號采集；衛星激光通信及衛星通信整體測試驗證方案等解決方案。

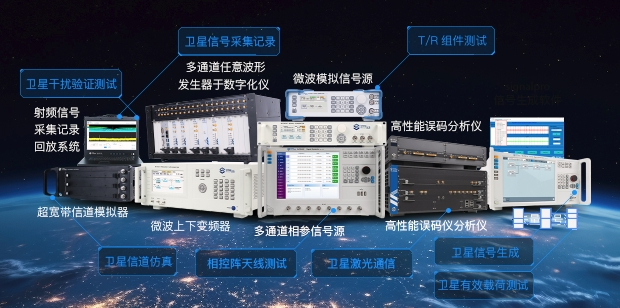

中星聯華衛星通信全流程測試方案

T/R組件測試

T/R組件是有源相控陣天線的核心。T/R組件負責信號的發射和接收并控制信號的幅度和相位，從而完成波束賦形和波束掃描，其指標直接影響天線的指標，對衛星通信性能起至關重要的作用。

混頻器、變頻器等組件測試

為了保證衛星系統性能，對衛星變頻器、混頻器等器件的幅度和群時延平坦度有嚴格的要求，尤其對于數字調制而言，群時延波動會引起較大的誤比特率和較差的信號質量。

衛星收發信機在頻率轉換階段會將本地振蕩器的相位噪聲轉移到混頻器的輸出信號上，對星座圖的直接影響是符號的徑向拖尾，降低SNR并增加BER。因此，在接收小功率信號時，相位噪聲是非常重要的參數。

ADC/DAC測試

ADC連接模擬世界和數字世界的橋梁，模ADC性能直接影響整個系統的性能，特別是超高速芯片，5G基站、衛星、雷達等應用領域至關重要的核心器件。因此，如何正確對高速ADC進行性能指標測試

目前的實時信號處理機要求ADC盡量靠近中頻甚至射頻，以獲取盡可能多的目標信息。因而，ADC的性能好壞直接影響整個衛星系統指標的高低和性能好壞，從而使得ADC的性能測試變得十分重要。

高速ADC動態參數測試面臨三個嚴峻的問題：多通道、極低的寬帶噪聲和抖動、更低的諧波。

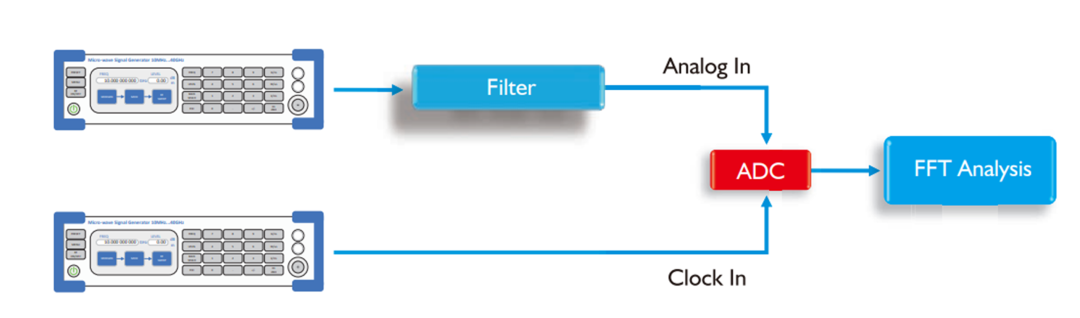

傳統ADC測試需要多臺高性能信號源來為測試提供激勵與時鐘。多臺設備的接入，使得接線變得更加復雜，通常模擬信號源的諧波性能不如ADC固有的線性度那么好，因而在測試THD指標之前，必須在信號源與ADC模擬輸入之間加帶通或低通濾波器。導致測試結果不夠精確。

中星聯華的Pro系列信號源具有超低相位噪聲：＜-148dBc/Hz@1GHz,10kHz offset，可輸出非常純凈的信號，而且支持多通道相參信號輸出，一臺儀器同時為ADC測試提供模擬信號輸入和時鐘信號輸入，一臺頂多臺，保證了ADC測試的SFDR/ENOB/SNR/THD/SINAD等參數的精確測量，是目前業內唯二能夠滿足上述苛刻條件的信號源廠家，有效解決“卡脖子”難題。

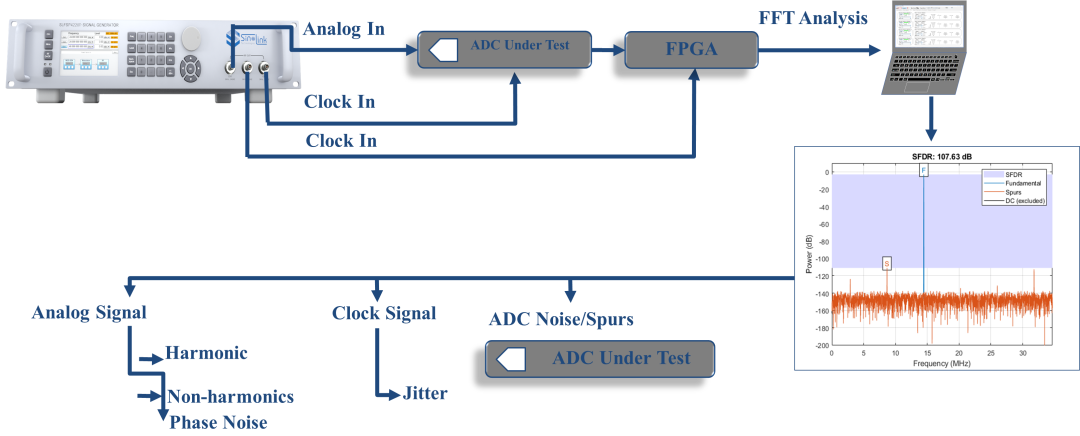

單路ADC動態測試

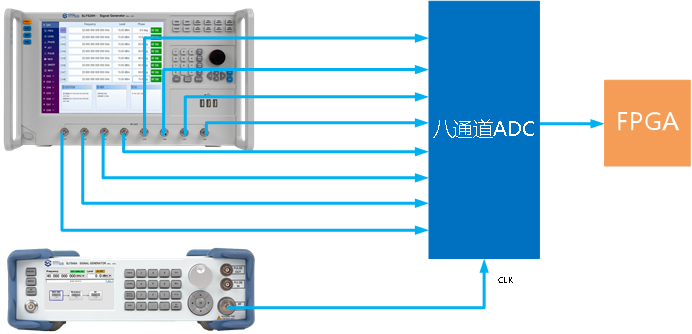

多路ADC動態測試

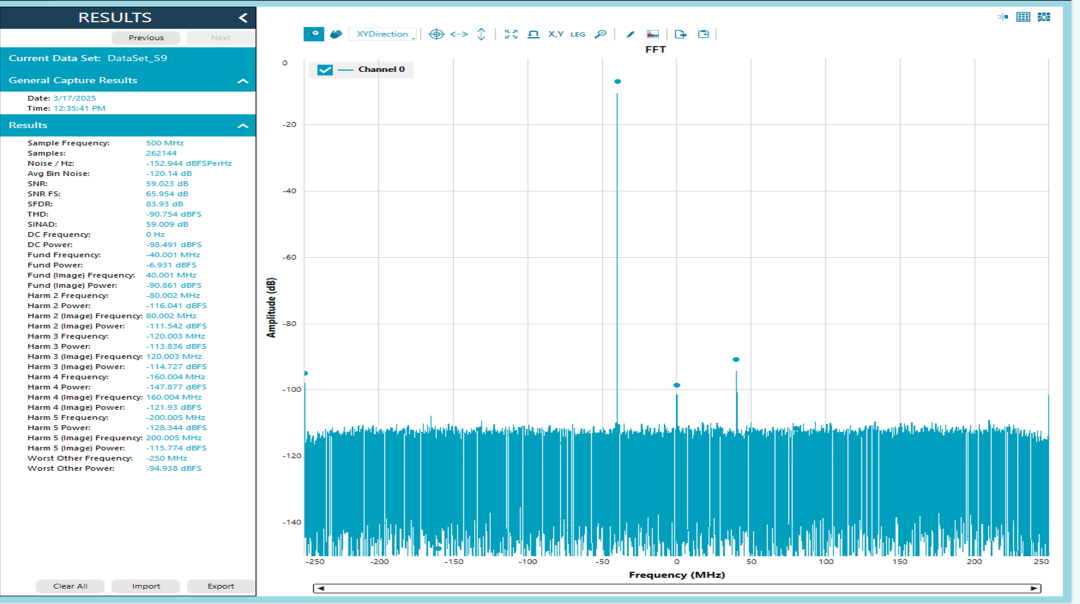

ADC動態測試結果

衛星信號生成

在衛星通信系統中，寬帶矢量產生用于生成符合特定標準的調制信號，以測試和驗證通信設備、調制解調器、基站等的性能。

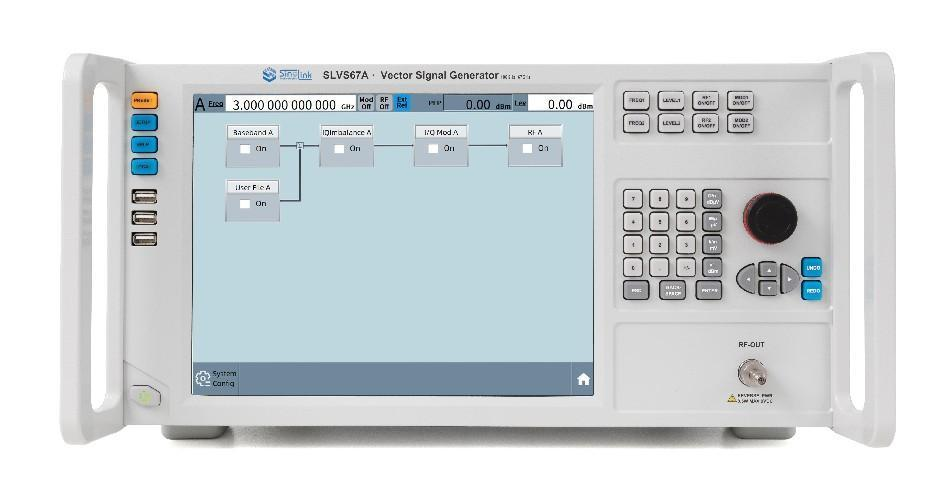

中星聯華矢量信號源能夠產生可覆蓋Ka頻段的單音、多音、掃頻、脈沖、常見數字調制、AWGN等多種信號，用于測試和驗證電子設備的性能、頻率響應、干擾抑制、抗干擾等能力測試等，協助客戶測試和驗證通信設備、調制解調器、基站等的性能。

Signalpro信號生成軟件可提供豐富的場景模擬，讓復雜場景模擬變得簡單。

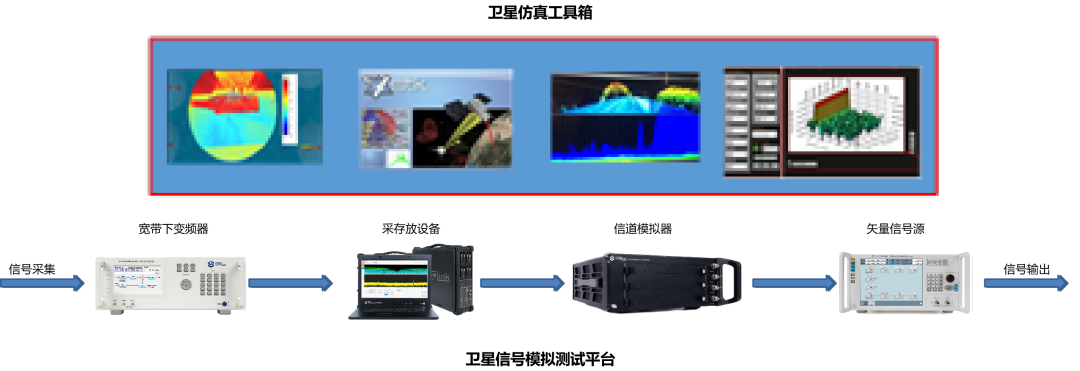

圍繞多通道專用信道模擬器，綜合采用真實衛星信號采集、衛星通信仿真、電磁干擾采集以及信道測量等仿真技術和工具，打造了面向衛星信號的信道模擬平臺。該平臺在傳統信道模擬的基礎上進一步引入了增強系統建模仿真能力的信道模擬+高性能云計算架構，可有效地服務于5G&6G核心網功能、接口互聯互通、網絡服務質量，射頻性能一致性及場景適應性等檢驗檢測測試。

相控陣天線測試

相控陣天線模塊：由大量天線單元和發射 / 接收（T/R）組件等構成，是實現衛星通信功能的關鍵部件，可實現波束的快速掃描和指向，能同時與多個地面終端進行通信，提高通信效率和容量。

隨著衛星通信容量快速增長及多目標區通信的發展需求,多波束天線開始應用,主要可分為反射面多波束天線、透鏡式多波束天線及相控陣多波束天線。其中相控陣天線具有寬掃描角、低輪廓、低功耗、重量輕,可實現靈活的多波束、波束調整重構,以及波束凝視等通量覆蓋等優點,在低軌衛星應用中優勢顯著,有望成為低軌通信衛星標配。

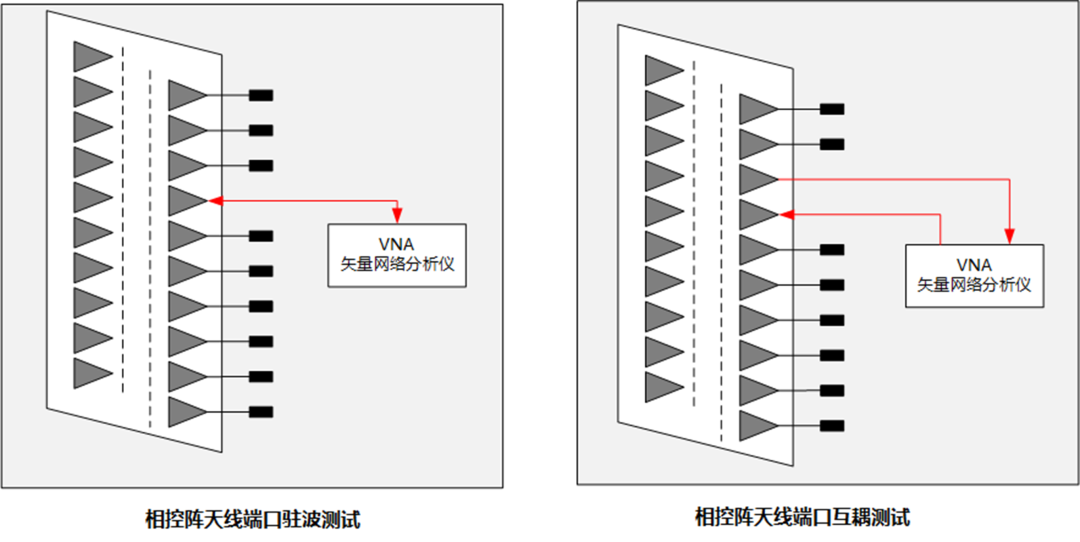

常規的測試方式天線陣各天線單元端口是順序測試：在測試時除測試端口外，其它端口在負載狀態，沒有充分考慮天線單元間的互耦效應，輸入的測試信號沒有考慮波束掃描。

中星聯華科技可提供32/64/128通道相參信號源助力相控陣天線有源S參數測試，該系統可快速產生多通道激勵信號，精準控制每一路激勵信號的幅度、相位，完全模擬相控陣天線實際掃描狀態，用于測試相控陣有源端口參數、靜態端口參數、各單元駐波參數 ，以及相控陣天線端口駐波調試功能，優化天線陣中的互耦特性。

衛星有效載荷測試

通信載荷是用于通信衛星通信功能的部件，是通信衛星的核心組件。傳統通信載荷主要包括相控陣天線和轉發器，衛星互聯網在傳統通信載荷基礎上增加了星間鏈路。其中轉發器模塊：用于接收地面站發送的信號，經過放大、變頻等處理后，再轉發給其他衛星或地面終端，實現信號的中繼傳輸，是衛星通信系統中的重要信號處理部件。

依據是否對信號進行處理，轉發器分為透明轉發器和數字再生轉發器。其中數字再生轉發器系統可分為接收端、發射端及信號處理裝置。

在衛星PA設計中，會使用寬帶功率放大器，工程師在設計時面臨系統效率和線性度的權衡問題。在測試時需要考慮放大器的非線性失真。傳統的測試方法利用2臺射頻信號源加上合路器來實現雙音信號測試器件的三階交調失真，測試環境搭建復雜、耗時、價格昂貴。

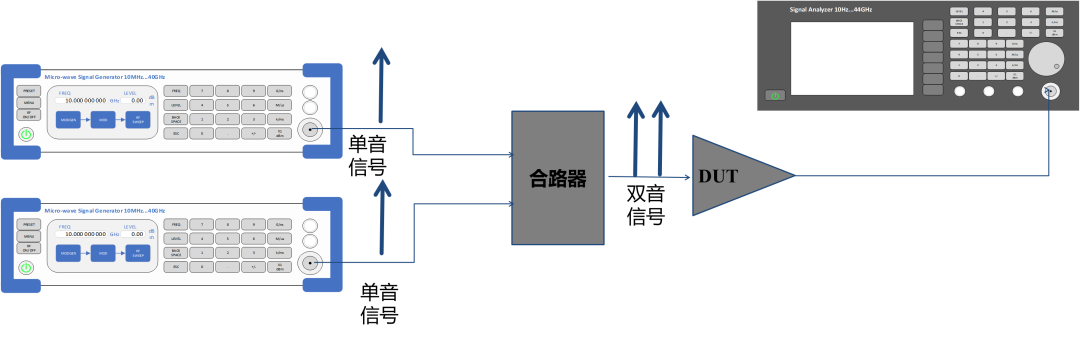

傳統雙音測試流程

中星聯華科技矢量/射頻信號源可直接生成Two-Tone雙音信號，協助完成測試，減小測試環境中其他配件的非線性對測試最行之有效的方法是盡可能地減小單音信號的電平值。

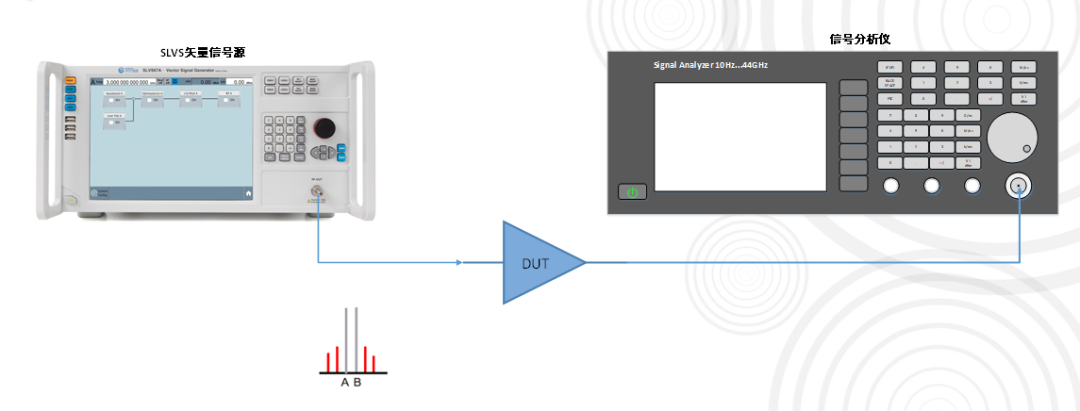

矢量信號源生成Two-Tone雙音信號

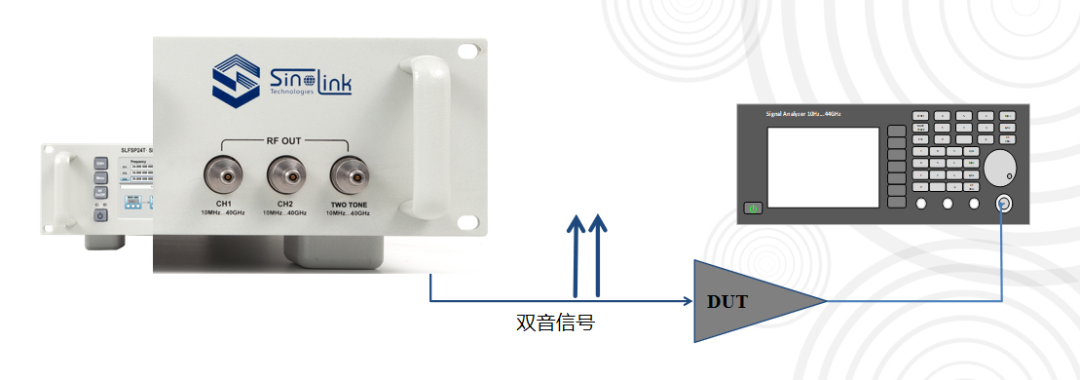

雙通道微波信號源直接輸出雙音信號

一步到位，簡化您的測試步驟，提高測試精確度。

衛星信道模擬

隨著無線通信技術的發展，人們的生產生活越來越依賴于無線通信系統，同時也對無線通信系統質量提出了越來越高的要求，而無線信道的狀況是影響無線通信系統質量的一個非常重要的因素。

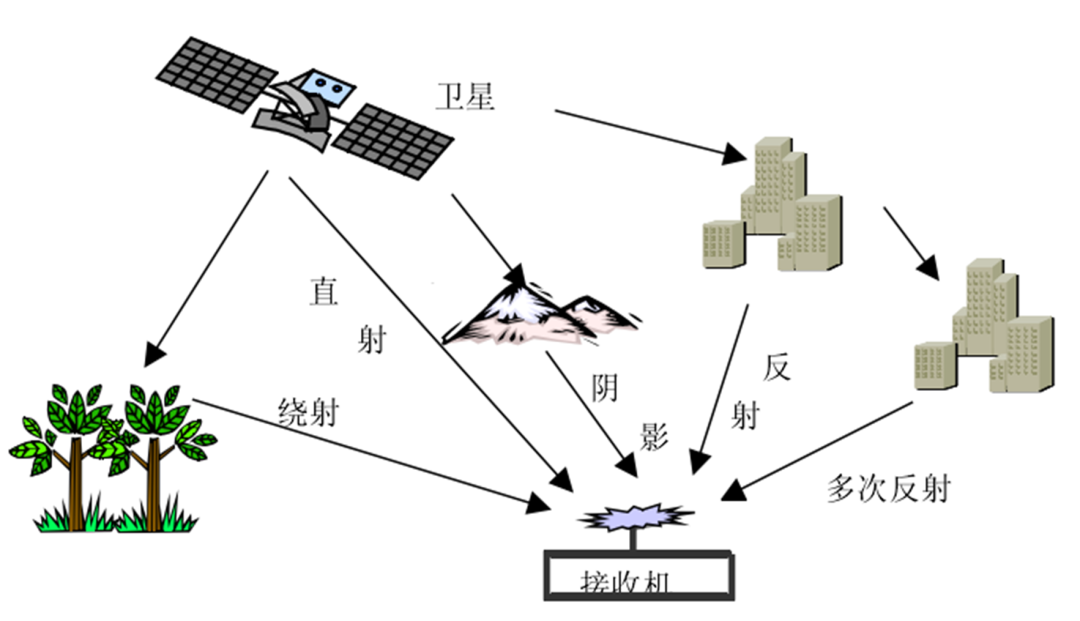

無線信道是指無線通信中用于傳輸無線信號的媒介，信號通過無線信道傳輸，并會受到信道中的各種影響，如多徑、時延、衰落、多普勒、噪聲干擾等。

無線信道是一個動態、復雜且不穩定的環境，無線通信系統的應用和發展都離不開對無線信道特性的深入研究。

中星聯華科技超寬帶信道模擬器是一種能在實驗室環境真實再現無線信道環境的技術，大大便捷了信道測試與通信系統部署。

1. 超大帶寬——2GHz實時帶寬（非載波聚合）

2. 寬頻覆蓋——最高67GHz

3. 豐富的信道模型（時延、衰落、多普勒、噪聲干擾等模型）

4. 可模擬衛星通信過程中真實的無線信道環境。

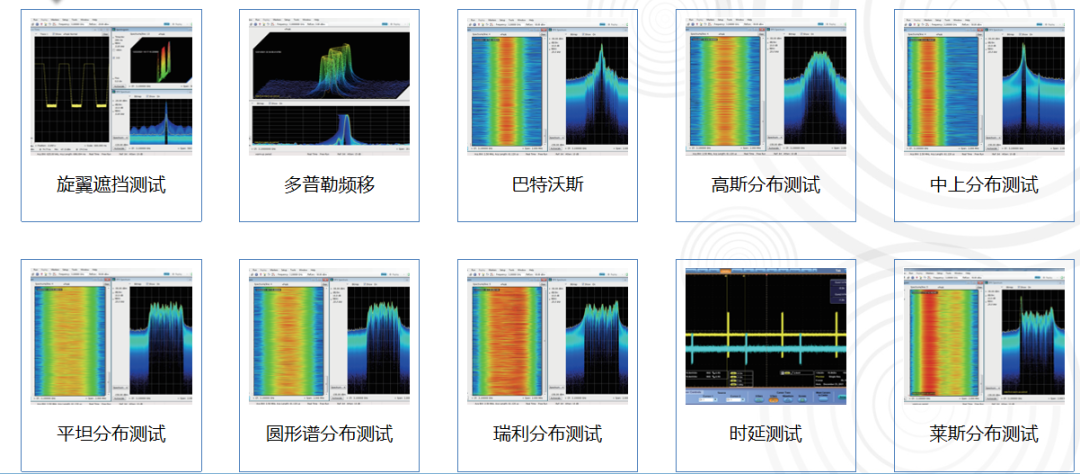

中星聯華超寬帶信道模擬器信道模型

衛星信號采集

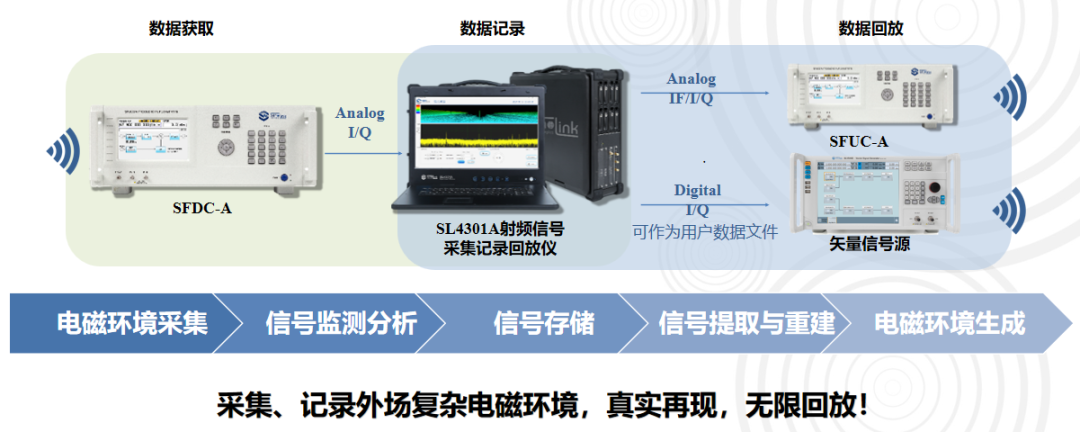

衛星過頂時間短，過頂在半夜......，誤刪、磁盤損壞，采集數據量太大磁盤容量不夠？？這是工程師進行衛星信號采集時的痛處，中星聯華科技射頻信號采集記錄回放儀，提供手動和自動兩種工作模式。在手動模式下，完全由用戶自主控制信號采集的啟動與停止；在自動模式下，信號采集器根據用戶預置的設備工作地理位置（經緯度、海拔）和在軌衛星軌道根數參數，自行計算出衛星過境的可視時間區間及在該可視區間內動態變化的仰角、方位角等信息，在衛星升起時刻自動啟動信號記錄，在衛星低于地平線時終止信號記錄，在整個信號采集過程中并同步記錄衛星的仰角和方位角，再也不用熬夜追星了。系統擁有等容量雙備份系統，保障數據安全，大容量磁盤可數小時不間斷采集回放外場電磁環境，所采集所放，把衛星信號搬回實驗室。輸入的測試信號沒有考慮波束掃描。

衛星激光通信

星間鏈路通過激光實現。激光通信承載星間傳輸?shù)膬?yōu)勢主要有：衛星激光通信具有頻率更高且方向性更強的特點，可以實現快速和高體量的數據傳輸；星間激光通信不需要向國際電聯申請?zhí)囟l段，使得頻道使用更加便捷；激光通信終端體積、重量和功耗優勢，符合當今衛星平臺有效載荷要求。

星間鏈路激光通信有望大幅提升空天與地面數據傳輸速率，如Starlink部署以激光為特色的新型衛星，實現星間鏈路傳輸數據，擴大覆蓋范圍；激光通信也是太空通信應用前沿技術，從近地軌道到深空通信均有應用前景。

衛星激光通信采用的是相干光通信技術，是光通信領域的一項技術。相比于傳統的非相干光通信，相干光通信具有傳輸距離更遠、傳輸容量更大的技術優勢，因此廣受行業各界的關注，研究熱度不斷攀升。

激光通信模塊：包含光學天線、跟瞄（PAT）系統、通信系統等。光學天線用于收發激光信號；PAT 系統負責完成空間光信號的瞄準、捕獲和跟蹤；通信系統則主要完成衛星激光通信系統光信號的調制 / 解調、光放大及信號處理等功能，可實現高速、大容量的數據傳輸。

利用中星聯華誤碼儀的PPG可以產生2/4路IQ基帶信號調制到相干光的發射機上，激光傳輸，相干光接收機收到光信號，進行處理分析。

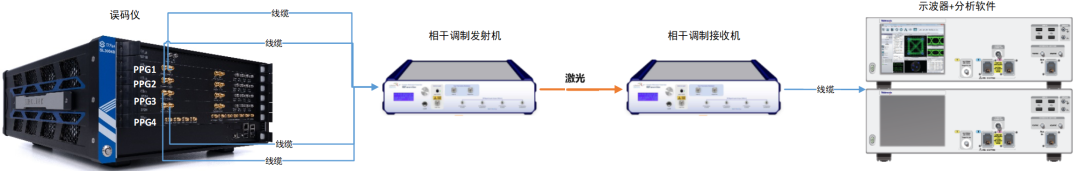

中星聯華高性能誤碼儀相干光測試方案

衛星通信整體測試驗證方案

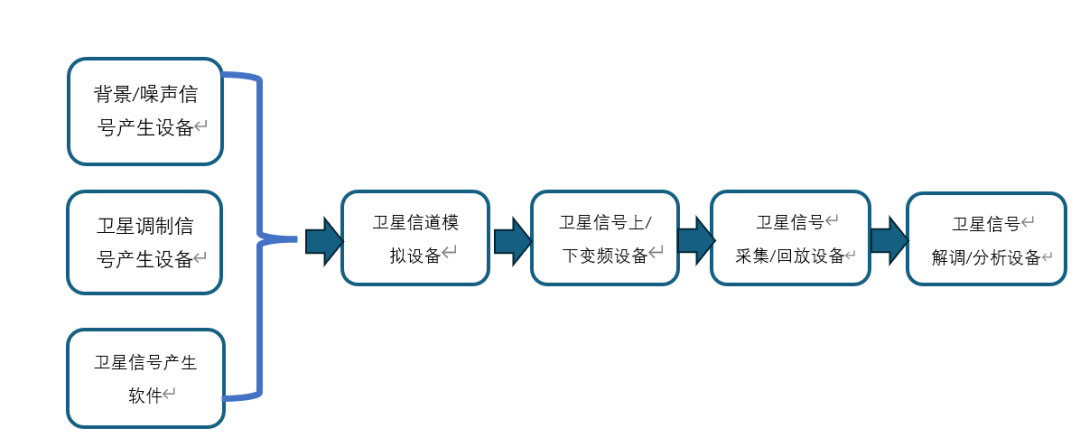

衛星通信環境復雜，評估全鏈路的通信信號質量，需要考慮背景噪聲等因素，在本系統中加入背景/噪聲信號產生設備，用于模擬背景/噪聲信號。

隨著對更快數據吞吐量的強烈需求，衛星通信信號頻率更高、信號帶寬更大且調制方式更為復雜。在實驗室內產生高頻、大帶寬、調制復雜的衛星信號，本系統中引入了衛星調制信號產生設備。

中星聯華科技衛星通信整體測試驗證方案，涵蓋從信號生成、信道模擬、上下變頻，然后進入信號采集及信號分析的全鏈條測試驗證。

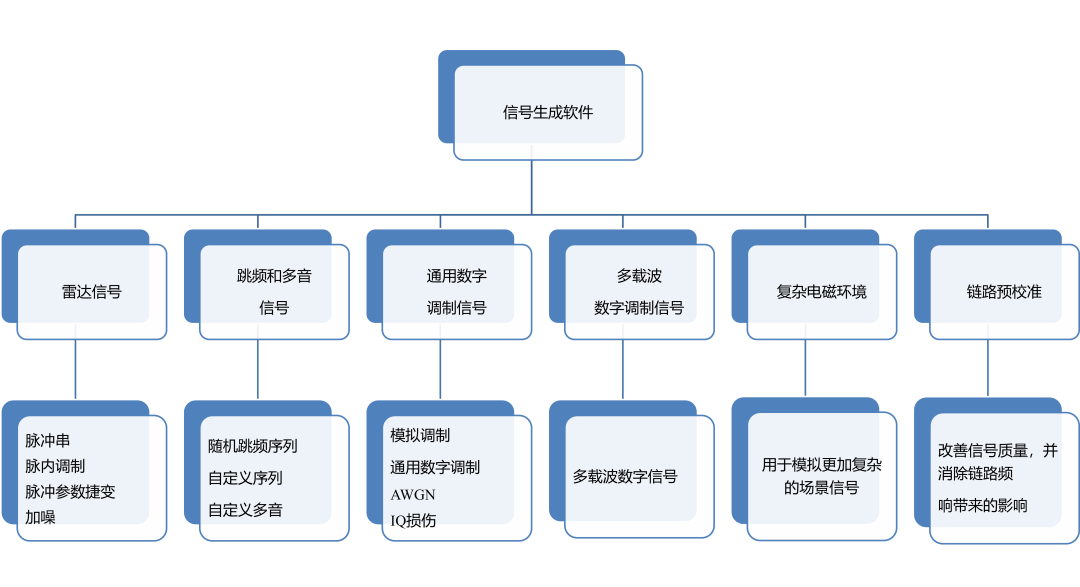

1.提供更加豐富的信號產生功能，支持多種信號疊加，方便生成各種衛星通信復雜信號。信號生成軟件主要包括通用數字調制、多載波數字調制、雷達信號、通信信號、單音/多音信號、噪聲信號，調頻信號等。

2. 針對衛星信道模擬測試需求，綜合采用射線跟蹤、衛星通信仿真、電磁干擾采集以及信道測量等仿真技術和工具，打造了面向衛星通信空天地一體化的超寬帶信道模擬器。

3.可以通過變頻器模塊將3.2GHz以內的中頻信號，上變頻到Ka/Ku頻段，模擬衛星鏈路的通信過程。

4.系統可實現采集、存儲實際衛星信號，并將其帶回實驗室回放，構建真實的通信環境，為實驗提供原始的真實數據。采集到的衛星信號可無限回放使用，還可注入自定義信號混疊，進行針對性測試，系統可支持最高至67GHz信號無縫采集，最大信號帶寬2GHz，大容量磁盤陣列支持長時間采集，等容量雙備份系統，保證數據不丟失。

5. 系統搭載采集信號分析軟件，可對采集到的衛星信號進行分析。

中星聯華將持續為廣大用戶帶來更優異的測試體驗，助力工程師解決更多關鍵難題。

當前，衛星通信市場正快速發展，伴隨衛星數量持續增加與技術不斷突破，其在全球通信網絡中的作用日益凸顯。從低軌到高軌，衛星系統的多樣化應用不斷催生新的市場需求，尤其在高速數據傳輸、遠程監控、全球覆蓋和應急通信等場景中，已成為不可或缺的核心技術。

隨著5G、物聯網、人工智能等新興技術的融合，衛星通信市場前景廣闊，同時也對測試、仿真和驗證方案提出了更高挑戰。

中星聯華科技深耕衛星通信測試領域，提供覆蓋全鏈路的解決方案：包括T/R組件測試；混頻器、變頻器等組件測試、ADC/DAC測試；衛星通信信號生成；相控陣天線測試；衛星有效載荷測試；衛星信道模擬；衛星信號采集；衛星激光通信及衛星通信整體測試驗證方案等多個關鍵環節，全面賦能行業客戶應對未來挑戰，推動衛星通信技術持續演進與應用落地。
