LED發光二極管，一種半導體元件，當向其中注入電流時會發光。

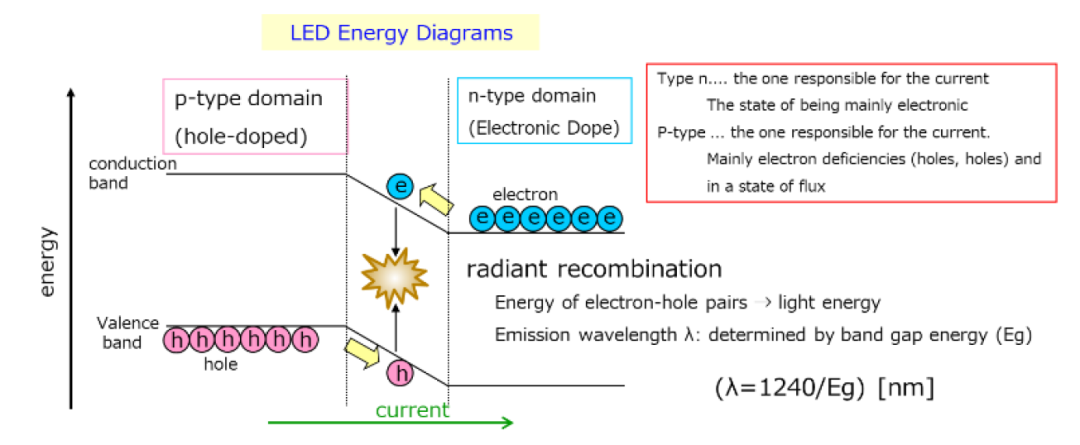

LED發光原理

由p型層注入的空穴和n型層注入電子的復合發射。

發光材料

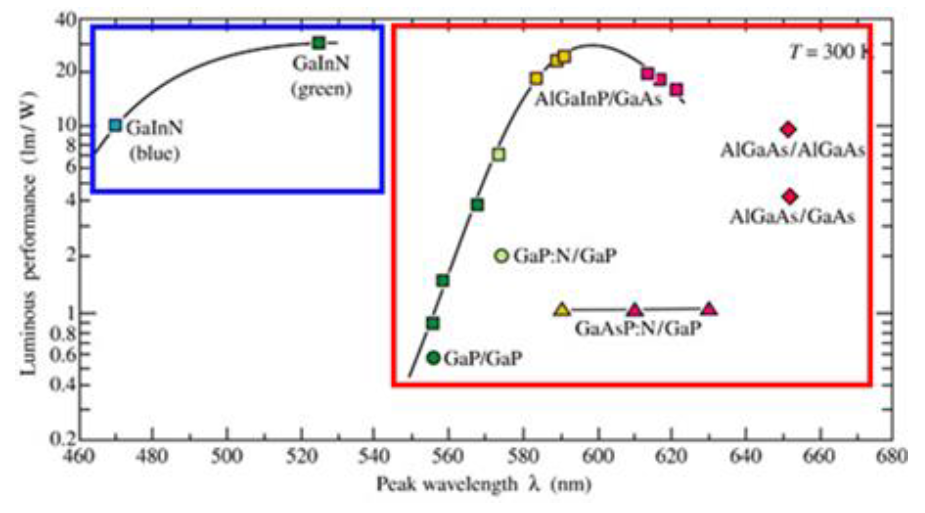

當電子-空穴對復合時，Si和Ge等Ⅳ族(單位元素)半導體不太可能發光。另一方面，當電子-空穴對復合時，III-V族化合物半導體如GaN、GaAs和InP傾向于發光。組合的示例包括GaAsP、AlGaAs、GaP、InGaP和InGaAlP。

在給定的基板上用晶體生長這些材料化合物半導體(由Ga、Al、In、P、N、As等組成)具有不同的發射波長λ，這取決于它們的組成元素和混合晶體結構。波長也由化合物半導體的帶隙能量Eg決定。

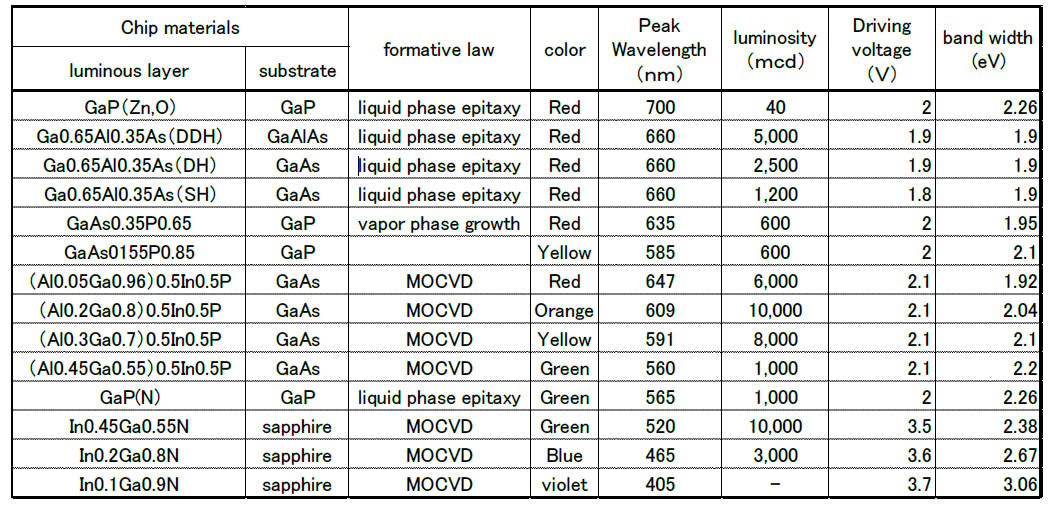

下表顯示了發光材料和顏色之間的關系。驅動電壓也大致由發光顏色決定。

提高LED芯片的亮度使用以下方法來提高LED元件的亮度：

1、提高內部發射效率增加有源層(發射層)中的發光量。有必要創造高質量的晶體和結構，以提高電子和空穴的復合效率。

2、提高外部發射效率有必要創建將更多光從發光層提取到LED芯片外部的結構。
