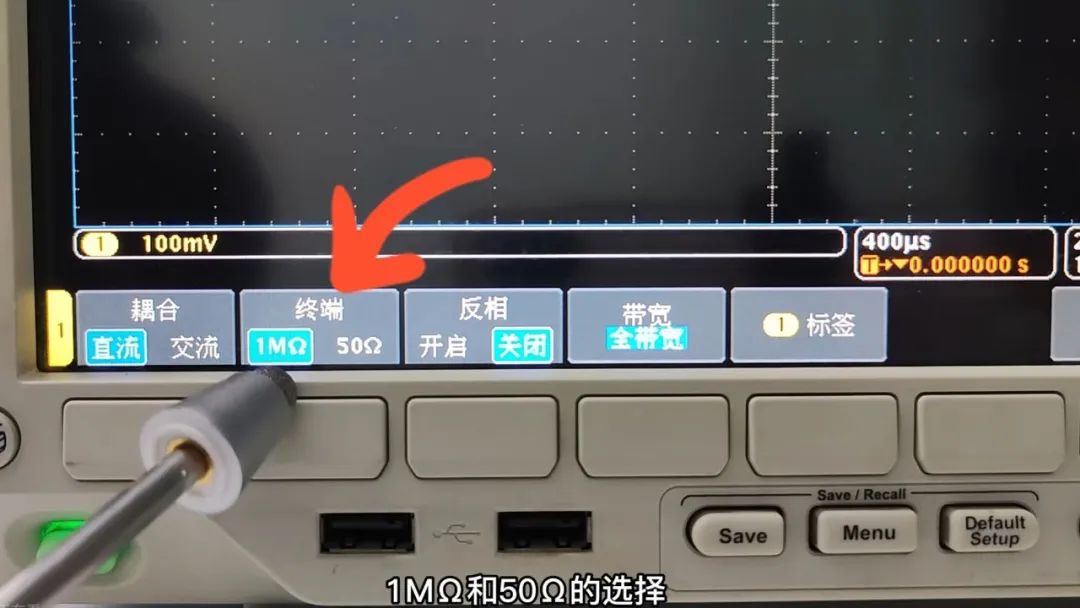

今天給大家分享一下示波器1MΩ和50Ω輸入阻抗使用問題。打開示波器通道，會發現這里有1MΩ和50Ω的選擇。

大家可能會疑惑，如果用無源探頭接上它，是應該選擇1MΩ還是50Ω？

接下來帶大家一起學習一下，當示波器使用1MΩ和50Ω的阻抗時，我們使用無源探頭來測試一下示波器的自檢信號，看看它們之間有什么區別。

測試過程

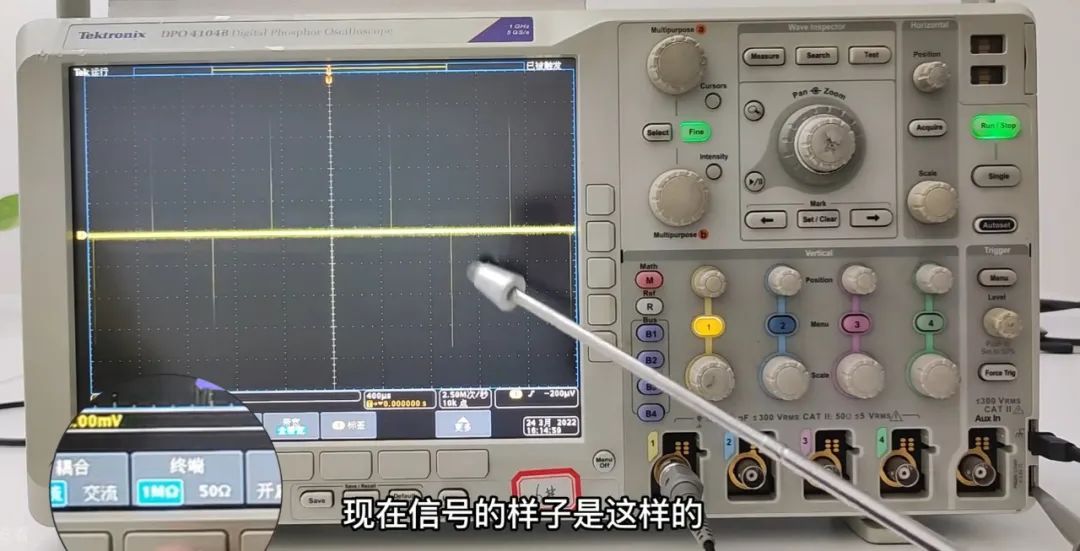

首先選擇50Ω，記住現在信號的樣子

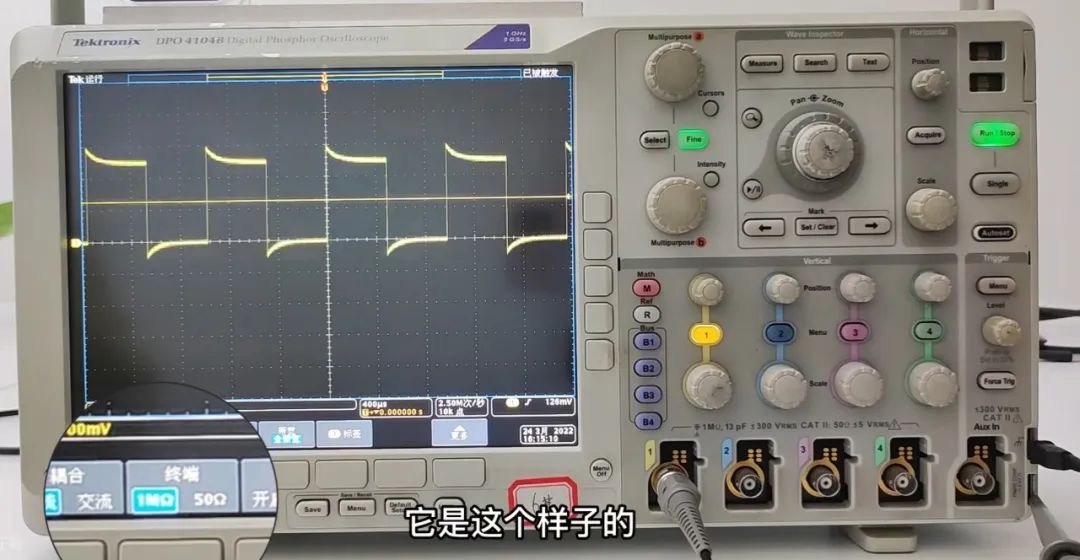

當切換到1MΩ的時候，它是這樣的

那么何時使用1MΩ和50Ω呢？

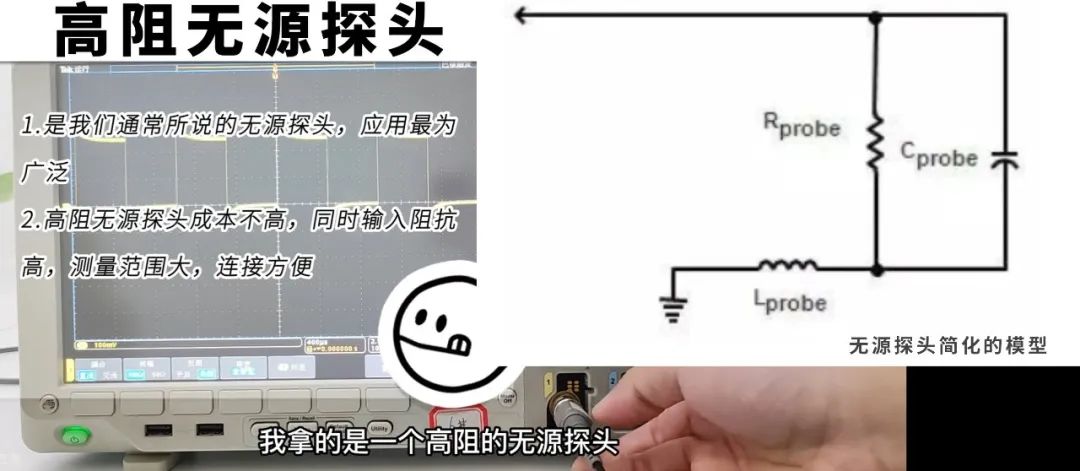

這就需要了解一下無源探頭，本次使用的是一個高阻無源探頭，可以看到圖中就是無源探頭簡化的模型。

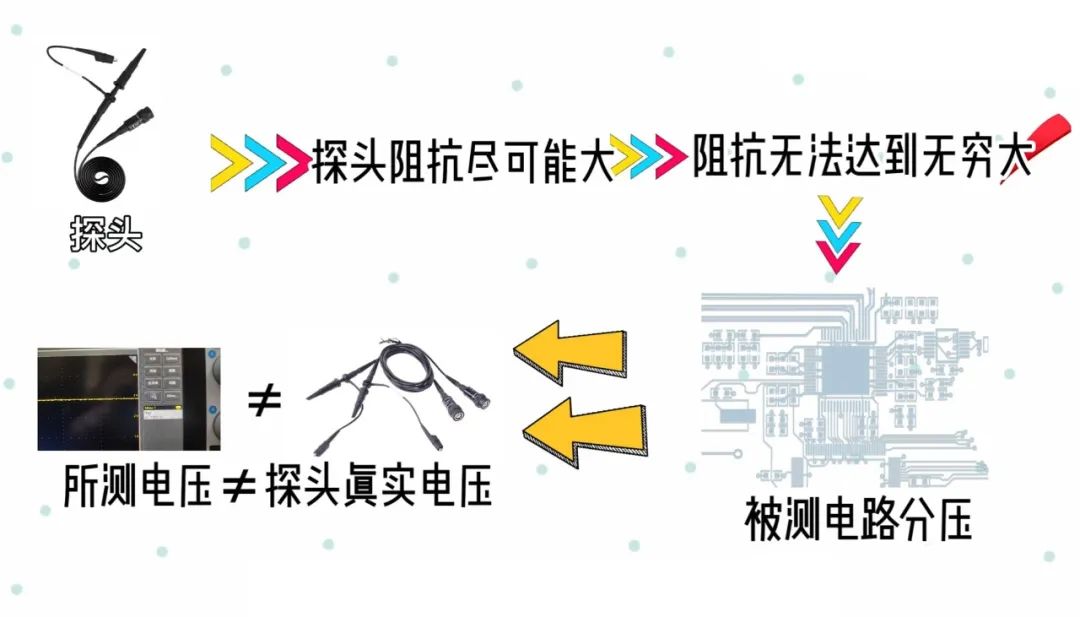

首先，探頭本身具有輸入電阻，就像萬用表測量電壓一樣，為了減少對被測電路的影響，需要探頭本身的阻抗要盡可能大，但是又不可能無窮大，所以會與被測電路產生分壓，導致實際所測電壓不是探頭的真實電壓。

為了避免這種影響，要求探頭負載的輸入電阻大于負載阻抗10倍以上，大部分的探頭輸入電阻基本上都在幾十KΩ或幾十MΩ之間。

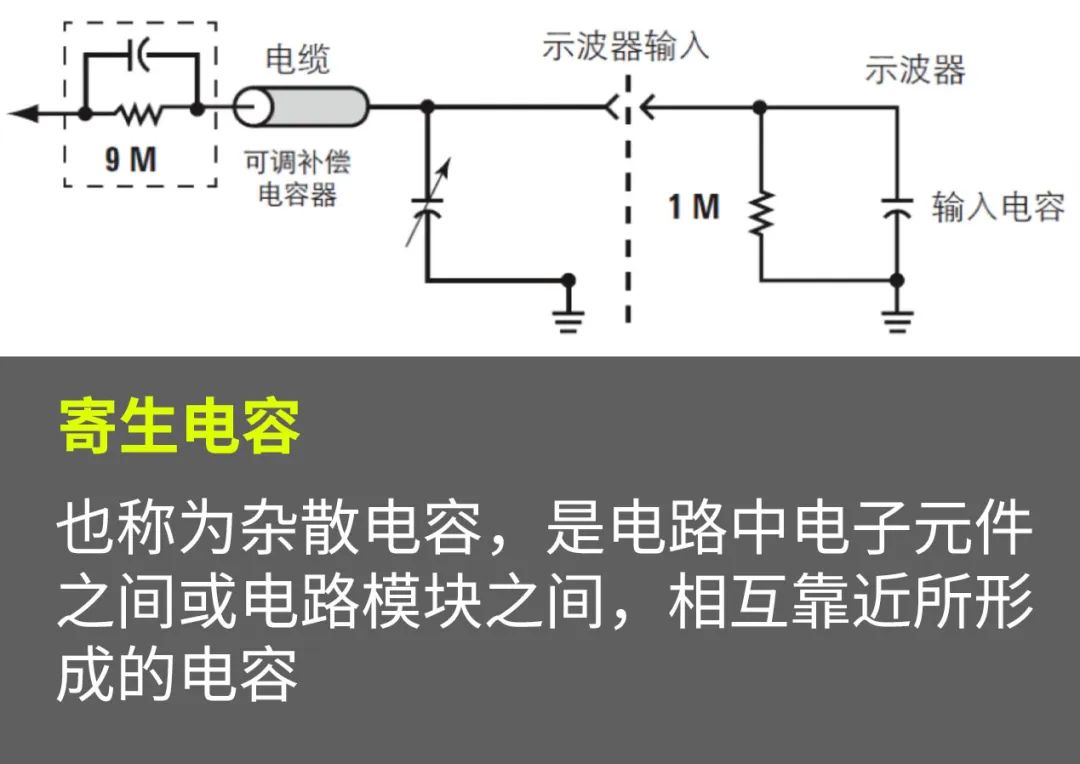

其次，在下圖中可以看到探頭本身就有輸入電容，即探頭本身的寄生電容。

寄生電容會影響探頭的帶寬，會衰減高頻成分，把信號的上升沿變緩慢。

由于寄生電容的輸入阻抗會隨著信號輸入頻率下降，從而影響探頭的帶寬。通常高帶寬的探頭寄生電容都比較小，一般在10pF甚至幾百pF之間。

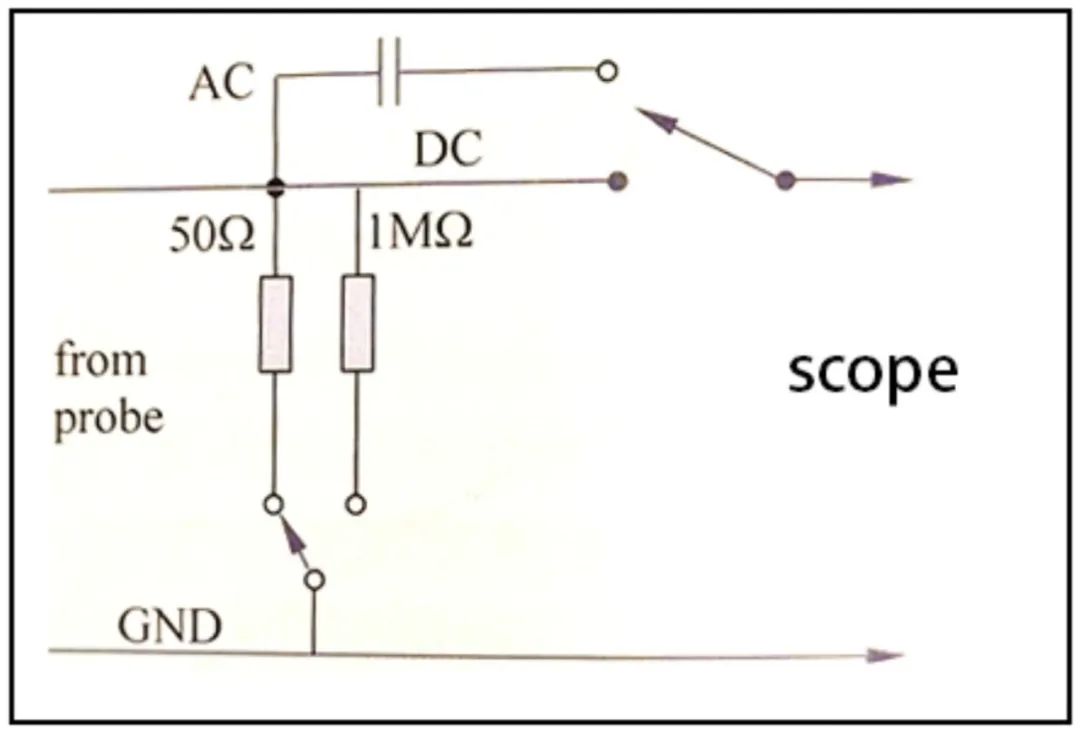

接下來再看示波器輸入阻抗切換圖。

從電壓測量角度來說，為了減小對被測電路的影響，通常使用高阻的無源探頭，需要設置1MΩ，但是由于高阻抗電路的帶寬對寄生電容的影響非常敏感，且常見探頭帶寬都在500MHz左右，對于更高品質的測量，一般使用50Ω的傳輸線。

示波器50Ω的阻抗是用來測量高頻信號的。

這就是1MΩ和50Ω的應用，大家如果有其它疑問，歡迎留言探討~
