JRT激光測距傳感器通過RS485轉PROFIBUS-DP網關開啟一次自動測量模式

在工業自動化領域中，設備間的無縫通訊是保障生產效率的關鍵。本文將圍繞RS485轉PROFIBUS-DP網關與JRT激光測距傳感器的協同應用展開分析，通過實際場景拆解技術實現路徑，為工程師提供可參考的解決方案。

設備特性與適配性解讀

RS485轉PROFIBUS-DP網關（以XD-MDPB100型號為例）相當于工業網絡的“翻譯官”，其核心功能是將RS485協議設備的數據“轉譯”為PROFIBUS-DP網絡可識別的語言。RS485轉PROFIBUS-DP網關最大支持232字節的輸入輸出總量，相當于同時傳輸幾十個傳感器參數的容量，且支持自由設定數據分區。而JRT激光測距傳感器作為高精度測量設備，其毫米級誤差特性特別適合需要實時反饋位置信息的場景，例如生產線物料定位、堆垛高度監測等。

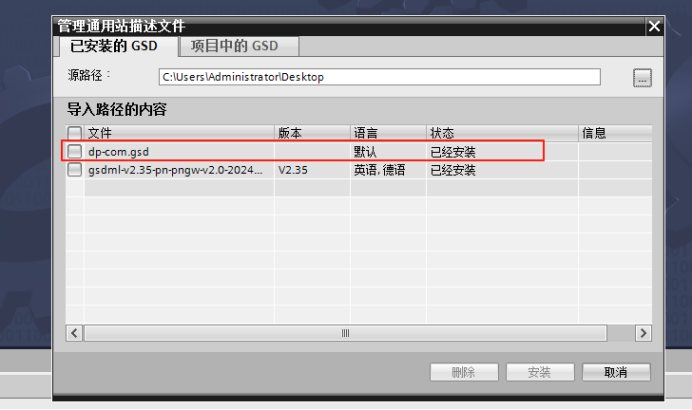

協議適配：通過安裝RS485轉PROFIBUS-DP網關專用GSD文件，使主站（如PLC）將RS485轉PROFIBUS-DP網關識別為標準PROFIBUS從站設備，相當于為系統安裝“驅動程序”；

下面配置RS485轉PROFIBUS-DP網關如何讓JRT激光測距傳感器開啟一次自動模式測量

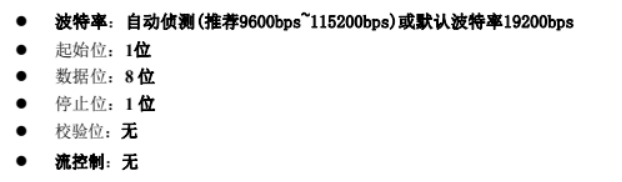

首先查看JRT激光測距傳感器通信參數

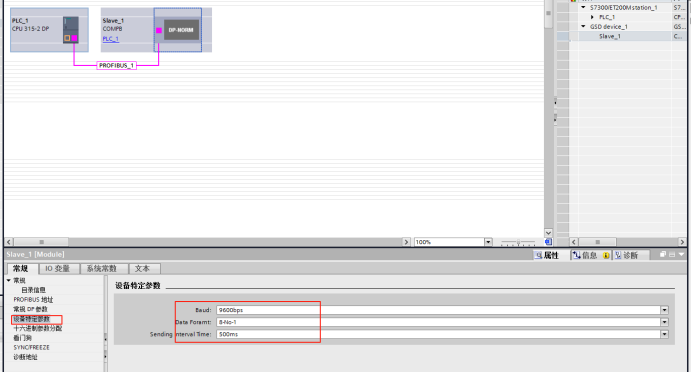

在TIA Portal 編程軟件設置RS485轉PROFIBUS-DP網關通訊參數

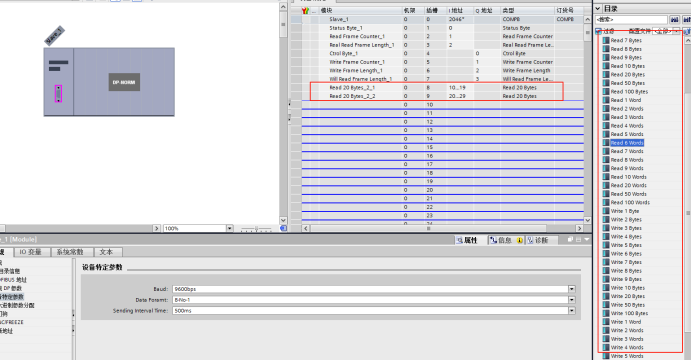

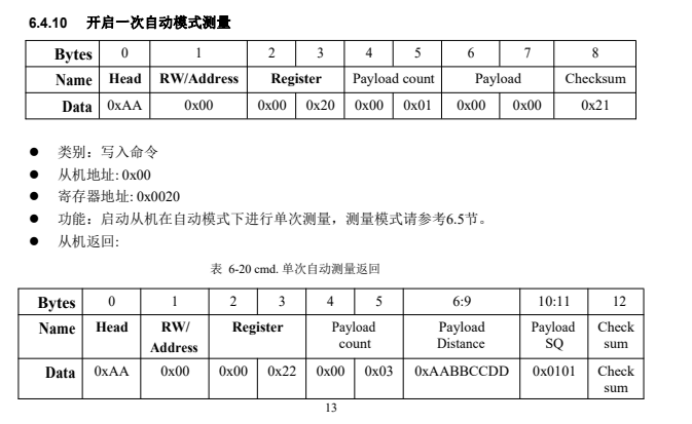

根據JRT激光測距傳感器命令格式9字節，我選擇了10字節的輸入輸出指令添加到插槽

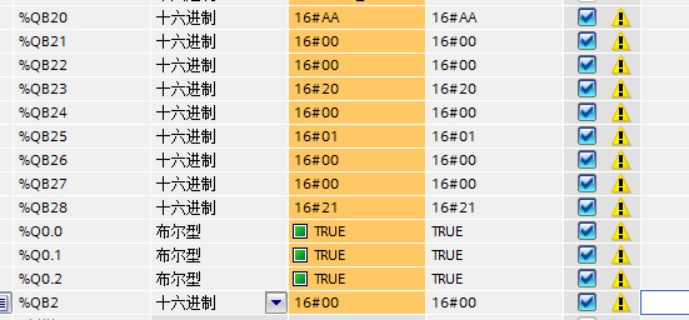

最后下載組態配置后創建新監控表寫入開啟一次自動模式測量命令，如下圖

通過上述案例可見，RS485轉PROFIBUS-DP網關與激光測距技術的結合，不僅打通了設備間的通訊壁壘，更推動了工業測量從“事后檢測”向“實時調控”的范式轉變。這種軟硬件協同創新的模式，正在重新定義智能制造的精度標準。
