雙側向測井儀電路的核心原理是電流聚焦與雙探測深度測量。

雙側向測井儀的核心功能是測量地層真電阻率。其電路系統通過精密的電子聚焦技術來實現這一目標。儀器電極陣列發出主測量電流（從中央主電極A0流出），同時利用監督電極（如M1/M1'，M2/M2'）實時監測井眼周圍的電位分布。電路系統通過高速負反饋控制環路，動態調整主電流源（有時還包括輔助電流源）的輸出，迫使主電流束垂直進入地層，極大減少了井眼泥漿和鄰近圍巖層對測量的干擾。

該系統的關鍵特點是能提供深淺兩種探測深度的電阻率測量：

深側向 (LLd)：通過監控較遠處的電極對（如M2/M2'）并施加反饋，使電流穿透更深，主要反映原狀地層（未受鉆井液侵入影響） 的電阻率。

淺側向 (LLs)：通過監控較近處的電極對（如M1/M1'）并施加反饋，使電流聚焦較淺，主要反映侵入帶（受鉆井液濾液影響） 的電阻率。

在達到電流聚焦?fàn)顟B(tài)（即監督電極間電位差被強制調整為零）時，電路系統會精確測量流經主電極的電流 (I0) 和參考電極上的電位 (V0)。最終，利用公式 電阻率 Rt = K * V0 / I0（K為儀器常數），分別計算出深、淺兩條電阻率曲線。通過對比這兩條曲線，可以判斷鉆井液侵入地層的程度和特征，為油氣評價提供關鍵信息。

綜上，雙側向測井儀電路系統的作用是：實現電流聚焦以減少干擾、精確控制并獲取深淺兩種探測深度的電流和電壓數據、最終計算出反映不同徑向深度地層特性的電阻率值。

青島智騰LH78/78A雙側向測井儀電路系統

代表應用型號1

LH78/78A雙側向測井儀電路系統是青島智騰微電子有限公司研制的產品。針對雙側向測井儀研制，實現前置放大，斬波，深側向?yàn)V波，淺側向?yàn)V波，主監控，輔助監控，信號測量等功能。具有體積小，可靠性佳，耐溫高等特點，采用厚膜工藝制作，可以在175℃的環境下長期可靠地工作。

推薦工作條件-絕對最大額走值如下：

電源電壓：±18V

引線耐焊接熱Th：260℃，5S

貯存溫度范圍Tstg：-55℃~175°C

青島智騰LH73雙側向測井儀電路系統

代表應用型號2

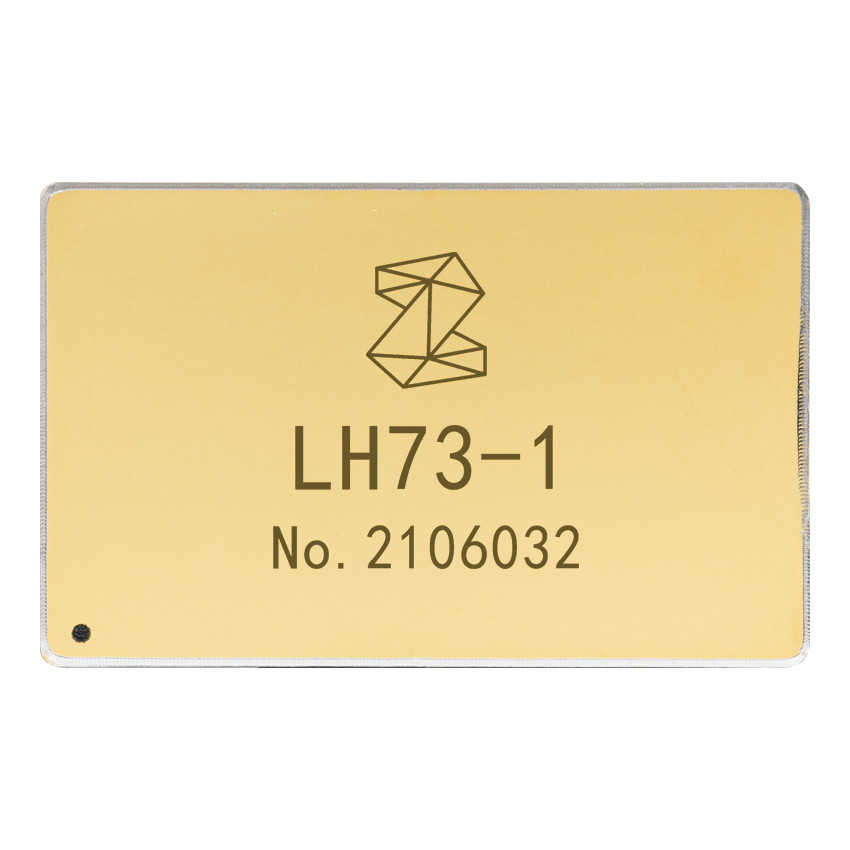

青島智騰微電子研制的LH73雙側向測井儀電路系統，是依據斯倫貝謝CSU系統中DLT-E雙側向測井儀設計的高溫厚膜混合集成電路，將雙側向電路中的相位參考電路（LH73-1），恒流源電路（LH73-2），主監控電路（LH73-3），相敏檢波測量電路（LH73-4）集成為獨立的厚膜電路。具有體積小，結構緊湊，使用方便，可靠性高，性能優良等特點?？砷L期工作在－40℃～175℃的惡劣環境中。

供電電壓：±12V~±15V

工作溫度范圍：-40℃~175°C
