作為 SWIFT? 系列 DC/DC 穩壓器的成員，TPS54311、TPS54312、TPS54313、TPS54314、TPS54315 和 TPS54316 低輸入電壓、高輸出電流同步降壓 PWM 轉換器集成了所有必需的有源元件。具有所列特性的基板上包括一個真正的高性能電壓誤差放大器，可在瞬態條件下提供高性能;欠壓鎖定電路，用于防止在輸入電壓達到 3 V 之前啟動;內部和外部設置的慢啟動電路，以限制浪涌電流;以及一個電源良好輸出，可用于處理器/邏輯復位、故障信號和電源排序。

TPS54311、TPS54312、TPS54313、TPS54314、TPS54315 和 TPS54316 器件采用熱增強型 20 引腳 TSSOP （PWP） PowerPAD? 封裝，無需笨重的散熱器。Texas Instruments 提供評估模塊和 SWIFT Designer 軟件工具，以幫助快速實現高性能電源設計，以滿足緊迫的設備開發周期。
*附件：tps54314-ep.pdf

特性

• 受控基線
  • 一個裝配/測試站點，一個制造站點
• -55°C 至 125°C 的擴展溫度性能
• 增強的 Diminishing Manufacturing Source （DMS） 支持
• 增強的產品變更通知
• 資格血統書^(1)^
• 60m MOSFET 開關可在 3A 連續輸出拉電流或灌電流下實現高效率
• 0.9 V、1.2 V、1.5 V、1.8 V、2.5 V 和 3.3 V 固定輸出電壓器件，初始精度為 1%
• 內部補償，確保低零件數量
• 快速瞬態響應
• 寬 PWM 頻率：固定 350 kHz、550 kHz 或可調 280 kHz 至 700 kHz
• 負載受峰值電流限制和熱關斷保護
• 集成解決方案減少了電路板面積和總成本
• 應用
  • 功率分布為 5 V 或 3.3 V 的低電壓、高密度系統
  • 高性能 DSP、FPGA、ASIC 和微處理器的負載點調節
  • 寬帶、網絡和光通信基礎設施
  • 汽車遠程信息處理

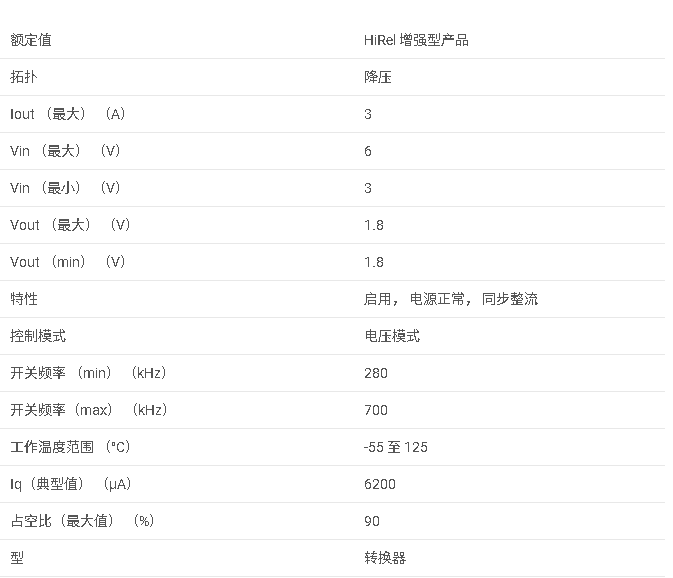

參數

?1. 產品概述?

• ?型號系列?：TPS54311-EP至TPS54316-EP，集成FET的同步降壓轉換器，輸入電壓3V-6V，輸出電流3A。
• ?關鍵特性?：
  • 固定輸出電壓（0.9V/1.2V/1.5V/1.8V/2.5V/3.3V），精度±1%。
  • 內置60mΩ MOSFET開關，效率高達96%（5V輸入/3.3V輸出）。
  • 可選PWM頻率：350kHz、550kHz或外部可調（280kHz-700kHz）。
  • 集成保護功能：過流限制、熱關斷（150°C）、欠壓鎖定（UVLO）。

?2. 應用領域?

• 低電壓高密度系統（如5V/3.3V配電）。
• 高性能DSP、FPGA、ASIC和微處理器的負載點調節。
• 寬帶、網絡及光通信基礎設施。

?3. 封裝與引腳?

• ?封裝?：20引腳HTSSOP（PWP）PowerPAD?，尺寸6.5mm×4.4mm，支持熱增強設計。
• ?關鍵引腳功能?：
  • ?BOOT?（引腳5）：自舉電容連接，驅動高側FET。
  • ?VSENSE?（引腳2）：誤差放大器反相輸入，直接連接輸出電壓檢測點。
  • ?SS/ENA?（引腳18）：慢啟動/使能控制，支持外部電容調整啟動時間。

?4. 電氣特性?

• ?效率?：典型效率94%（5V輸入/3.3V輸出，3A負載）。
• ?保護機制?：
  • 過流保護響應時間200ns，支持持續電流限制。
  • 熱關斷閾值150°C，滯后10°C。

?5. 設計要點?

• ?布局建議?：
  • 分離模擬地（AGND）與功率地（PGND），減少噪聲干擾。
  • PowerPAD需焊接至PCB并連接大面積銅箔散熱。
• ?頻率設置?：通過RT引腳電阻（如71.5kΩ設置700kHz）或FSEL引腳選擇預設頻率。

?6. 性能圖表?

• 提供效率、輸出電壓調整率、瞬態響應等曲線圖（如效率-負載電流曲線）。

?7. 訂購信息?

• 后綴“MPWPREP”表示軍規級（-55°C至125°C），支持卷帶包裝（2000片/卷）。

?8. 文檔補充?

• 包含絕對最大額定值、推薦工作條件、典型應用電路及評估模塊支持。
