“OM” 即 “Optical Multimode（光學多模）” 的縮寫，是國際通用的多模光纖等級標識標準。目前，由美國電信行業協會（TIA）和國際電工委員會（IEC）共同定義的主流多模光纖跳線標準，已形成從 OM1 到 OM5 的五代產品體系，覆蓋了不同場景下的傳輸需求。

1、多模和單模有何不同？

單模光纖（SMF）是一種只允許一種模式傳輸?shù)墓饫w，纖芯直徑約為8-9μm，外徑約為125μm。

多模光纖（MMF）允許在單根光纖上傳輸不同模式的光，纖芯直徑為50μm和62.5μm。

與多模光纖相比，單模光纖可以支持更長的傳輸距離。從100Mbps以太網到1G千兆網絡，單模光纖可以支持5000m以上的傳輸距離。多模光纖僅適用于中短距離、小容量的光纖通信系統，例如校園網、企業局域網和數據中心。

多模光纖有很多不同的類型，每種類型都有其獨特的性能特性。

2、OM1- OM5：多模光纖的進化史

OM1、OM2、OM3、OM4、OM5 是多模光纖類型的迭代名稱?！癘M”是“Optical Multimode”（光學多模）的縮寫。阿拉伯?dāng)?shù)字可以理解為不同代多模光纖標準的發布順序。按時間順序排列，數字越大，發布時間越晚。OM1 光纖是最早的，而 OM5 光纖是最新版本。

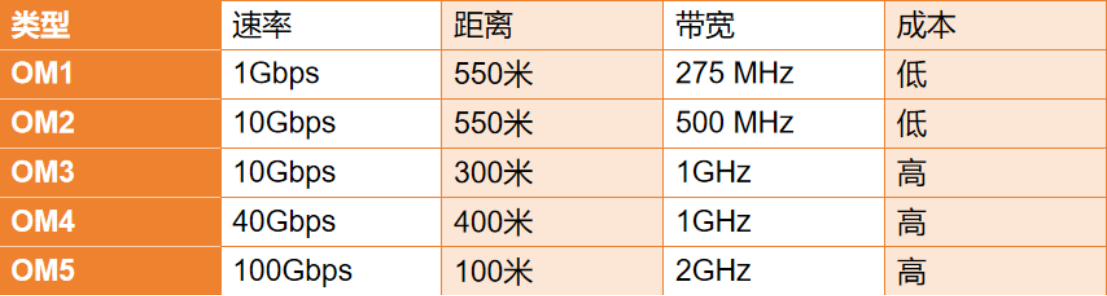

3、從OM1到OM5五代多模光纖特性對比

OM1光纖

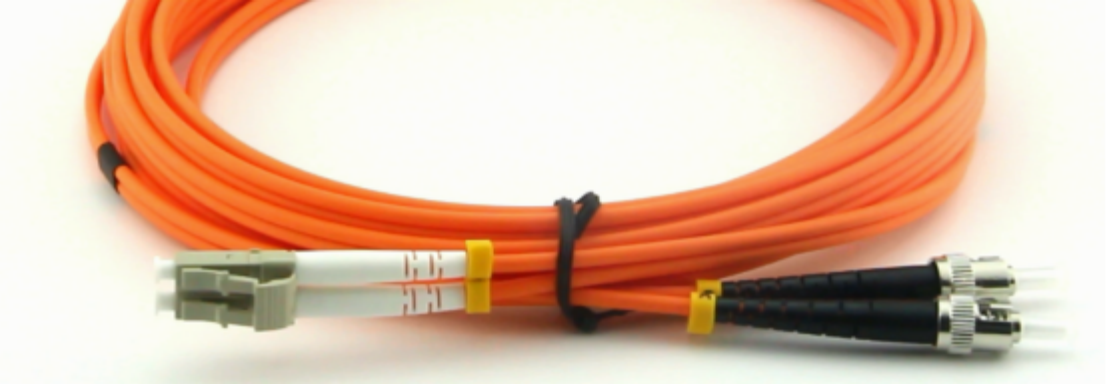

OM1 光纖通常采用橙色護套，并以 LED 光源作為光源。由于其纖芯尺寸為 62.5μm，包層直徑為 125μm，因此也稱為 62.5/125μm OM1。雖然 OM1 光纜支持 10Gb 以太網，但其傳輸距離最長僅為 33 米。通常，OM1 多模光纖最常用于 100Mbit/s 以太網應用，其 850nm 波長的過載發射 (OFL) 帶寬為 200MHz·km，1300nm 波長的帶寬限制為 500MHz·km。

OM2光纖

OM2 光纖也配有橙色護套和 LED 光源。不同之處在于，其纖芯直徑窄至 50μm。它支持在 82 米內以高達 10 Gbit/s 的速度運行。然而，OM2 多模光纖最常用于 1G（1000Mbps）以太網。OM2 光纜支持 850nm 和 1300nm 兩種波長，OFL 帶寬為 500MHz-km。

OM3光纖

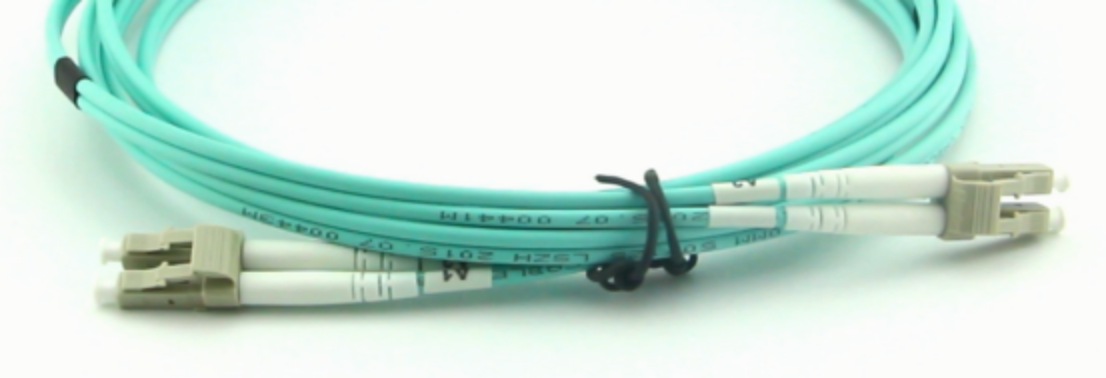

多模 OM3 和 OM4 均采用淺綠色編碼護套，纖芯直徑均為 50μm。OM 3是激光優化多模光纖 (LOMMF)，設計用于 850 nm 有效激光發射帶寬的 VCSEL。它支持 40G 甚至 100G 以太網應用，傳輸距離可達 100m，通常用于 10G 以太網300m以內的短距離應用。采用 VCSEL 光源的 OM3 光纜的最小模態帶寬 (MBW) 在 850nm 波長下的有效激光發射帶寬為 2,000 MHz-km。

OM4光纖

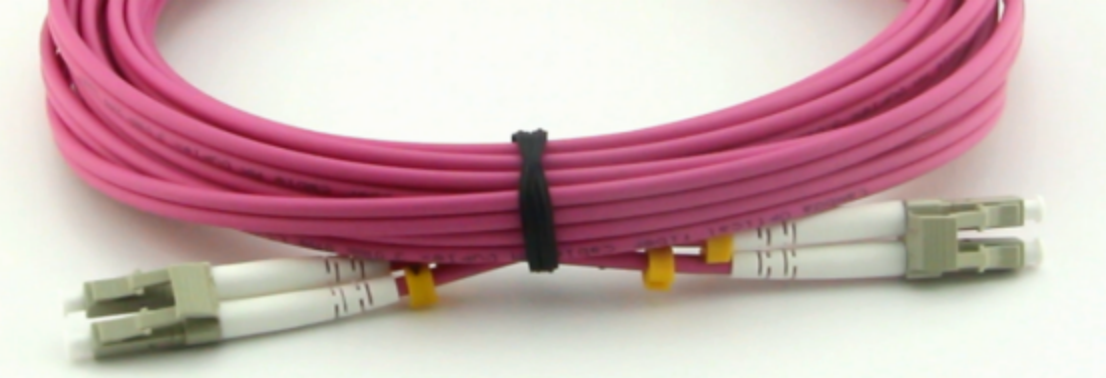

OM4 光纖也針對 850nm VCSEL 進行了激光優化。其額定發射帶寬為 850nm，為 4,700MHz-km。與 OM3 光纖相比，OM4 光纖在相同數據速率下支持更長的傳輸距離。在 10G 以太網中，其傳輸距離可達 400m ，在 40G/100G 以太網中，其傳輸距離可達 150m。多模 OM4 光纖向下兼容 OM3 多模光纖。

OM5光纖

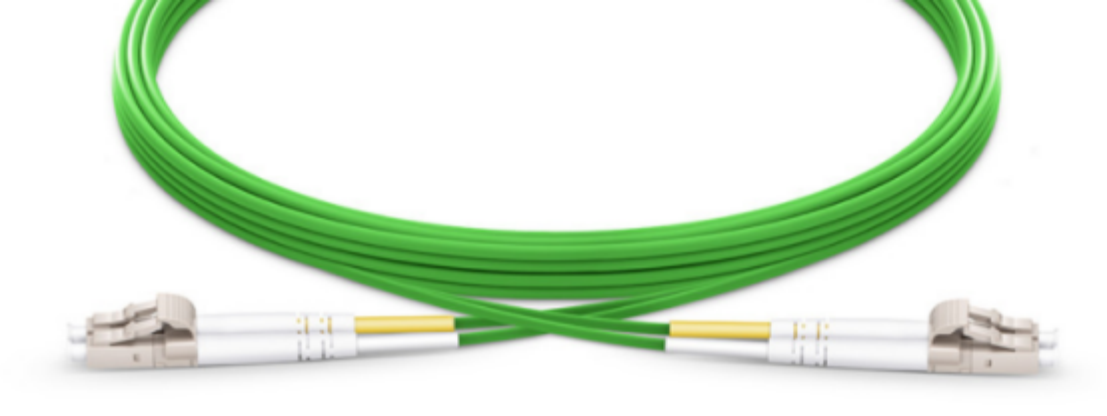

OM5 光纖與 OM2、OM3 和 OM4 光纖具有相同的纖芯直徑，其光源、850 nm 的最小 MBW 與 OM4 多模光纖相同。OM5 光纜符合 OM4 在 850 nm 的規范。OM5 MMF 的不同之處在于，它專為寬帶多模光纖 (WB MMF) 而設計，可在 850 nm 以上提供額外帶寬，從而通過短波分復用 (SWDM) 技術實現更長的傳輸距離。SWDM 技術使用 850 nm 至 940 nm 范圍內的四個 WDM 波長（850 nm、880 nm、910 nm 和 940 nm）來實現 4x25GbE 的傳輸速率。OM5 光纖的護套顏色為檸檬綠色。

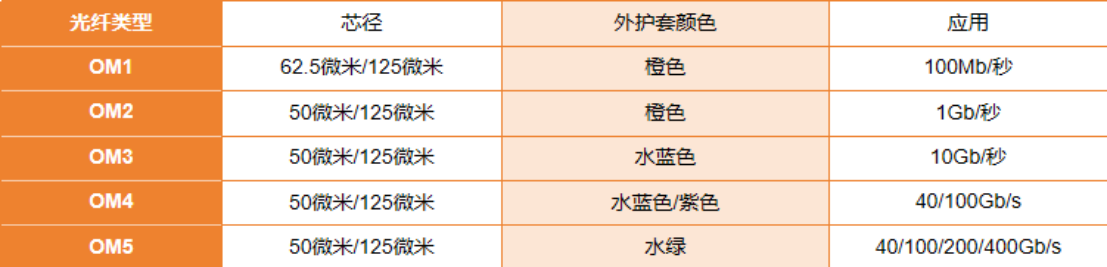

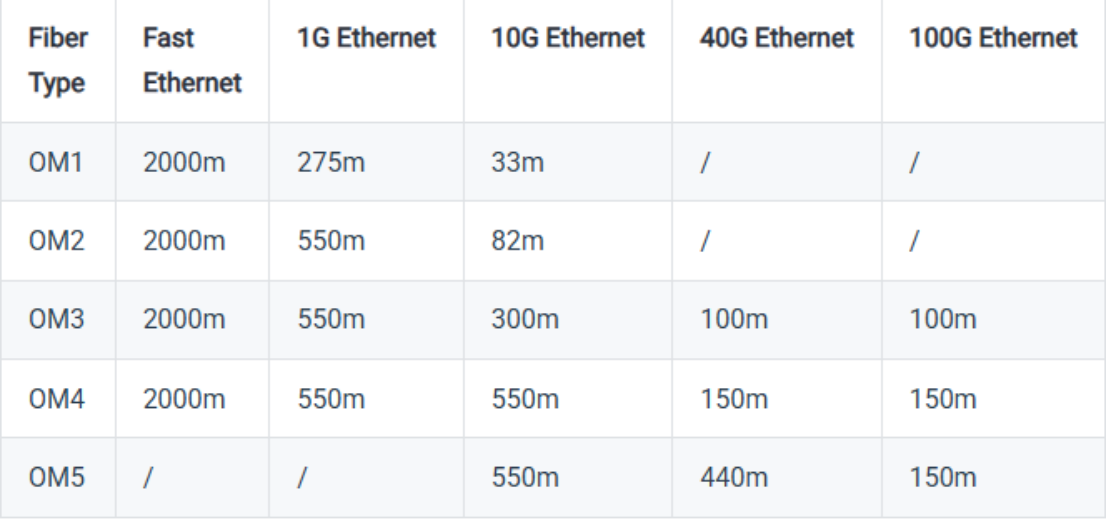

3、為何 OM5 成 “新寵”？五代光纖的核心差異總結

由于OM1和OM2光纖無法支持25Gbps和40Gbps的數據傳輸速度，OM3和OM4成為支持25G、40G和100G以太網的多模光纖的主要選擇。

OM3是針對850nm激光優化的50um芯徑多模光纖，在使用850nm VCSEL的10Gb/s以太網中，光纖傳輸距離可達300m。

OM4是OM3的升級版本，OM4多模光纖優化了OM3多模光纖在高速傳輸時產生的差模延遲（DMD），因此傳輸距離大大提高，光纖傳輸距離可達550m。

OM3 與 OM4 的核心差異體現在性能參數和應用設計上：OM4 光纖的有效模式帶寬（EMB）僅在 850nm 波長下指定，而 OM5 不僅在 850nm 和 953nm 雙波長下均有 EMB 值定義，且 850nm 處的 EMB 值更優于 OM4，這直接為用戶帶來了更長的傳輸距離和更靈活的光纖選擇。

外觀上，TIA 已將檸檬綠定為 OM5 光纜護套的官方顏色，OM4 則采用淺綠色護套。功能設計上，OM4 適配 10Gb/s、40Gb/s 及 100Gb/s 傳輸，而 OM5 聚焦 40Gb/s 和 100Gb/s 高速場景，通過支持四個 SWDM 通道（每通道承載 25G 數據），僅需一對光纖即可實現 100G 以太網傳輸，大幅減少了高速傳輸所需的光纖數量。

此外，OM5 與 OM3、OM4 完全兼容，可廣泛部署于全球各類企業環境，覆蓋校園、樓宇及數據中心等場景。綜合來看，OM5 在傳輸距離、速率及成本控制上均實現了對 OM4 的超越。

5、OM5多模光纖的未來趨勢

隨著高速網絡應用需求的不斷增長，多模光纖正朝著低損耗、高帶寬和多波長復用的方向發展。與OM1/OM2/OM3/OM4多模光纖相比，OM5多模光纖具有較高的擴展性和靈活性，能夠以更少的纖芯支持更高速率的網絡傳輸，而且其成本和功耗遠低于單模光纖。由此可見，未來OM5多模光纖或?qū)⒃?00G/200G/400G超大型
數據中心得到廣泛應用。
