專欄甄選經市場驗證的電源方案，從經典迭代到突破性新品，從高精度電源管理IC到多相并聯優化，解碼每一款芯片性能躍遷，為您的設計提供更優電源供電與保護方案。

上期發布了4款國產臺式機高集成電源方案（點擊跳轉），本期我們再度根據市場應用精選高功率電源方案，精彩不容錯過！

伴隨信創產業邁向縱深，國產高性能筆記本加速從技術跟隨向關鍵領域引領跨越。移動計算平臺對算力的持續追求，驅動著異構系統性能增長，系統級功耗呈指數級躍升態勢。

傳統供電方案在應對高功率、小體積、快響應的多重壓力下漸顯疲態，效率瓶頸、散熱挑戰與布板空間限制，成為制約新一代高性能筆記本發展的關鍵掣肘。

如何在高功率密度下實現更優的轉換效率與瞬態響應？如何在單位體積內實現更有效功率輸出？本期長工微的6款高性能電源方案，正是直擊上述核心痛點的系統級解決方案。

01IS6202A+IS6811A高效供電

AVSBus動態調壓多相V-CORE方案

IS6202A是雙回路數?；旌系亩鄶?shù)字接口5相控制器，兼容PMBus、AVSBus協議，可適配多種xPU平臺調壓需求。IS6811A是內置功率MOSFET及柵極驅動器的智能功率級，在4.5V-22V輸入電壓范圍內實現30A的連續輸出電流。

典型特性

IS6202A

● 雙輸出，5+0/4+1靈活相位配置

● 200kHz-2MHz寬頻域自適應調節

● 動態相位控制和智能功率狀態切換

● 快速瞬態響應，超高效率

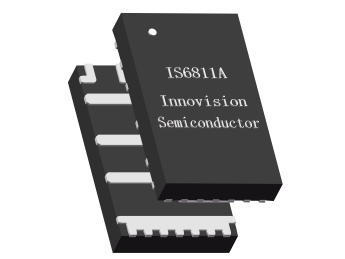

IS6811A

● 承受高于最大工作4倍的電流，兩倍于競品

● 優化的開關管導通電阻及寄生電感

● 精確電流/溫度和故障警報功能

● 高效的功率轉換技術，效率高達94%

核心優勢

多相并聯供電技術，最高150A持續電流輸出

支持動態電壓調節和功耗管理功能

注重效率和小尺寸的筆記本電腦應用

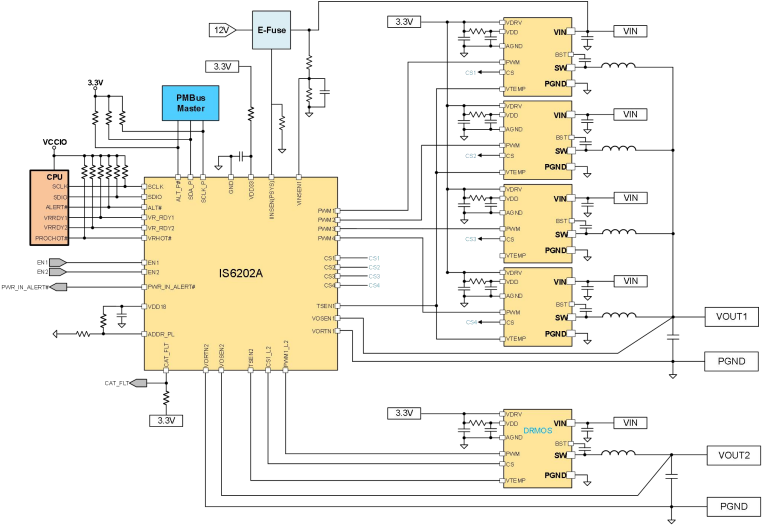

典型應用電路圖

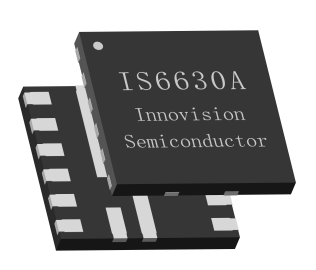

02IS6630A/C/D，三路輸出開關轉換器

超高功率DDR供電一體化電源方案

IS6630A/C/D——內置兩路LDO，Buck滿載電流可達10A的同步開關轉換器，該芯片將DDR所需的三路電源高度集成到一顆3mm * 3mm * 0.85mm QFN封裝的芯片上，在占用極少空間的情況下提供DDR供電一體化電源方案。

典型特性

● 輸入電壓: 4.5V-22V，輸出電壓: 0.6V-3.3V

● 負載范圍內效率可達92%以上

● 10A的連續輸出電流

● 內部集成VTT、VTTREF和VPP LDO

● 可選兩種開關模式，高效率低功耗

● 可選500kHz、700kHz開關頻率

● 差分輸出電壓檢測及0.6V內部反饋參考，全溫度范圍內±1%的容差

● 內設PGOOD信號，用來指示芯片工作狀態

● 支持UVLO/OVP/UVP/OCP/NOCP等保護功能

核心優勢

控制環路簡單，瞬態響應速度快

斜坡補償，支持全陶瓷輸出電容

內置積分器，輸出電壓精度高

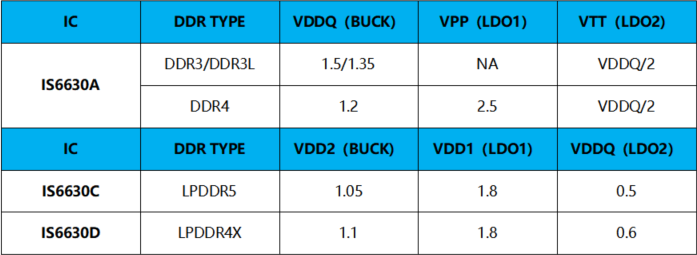

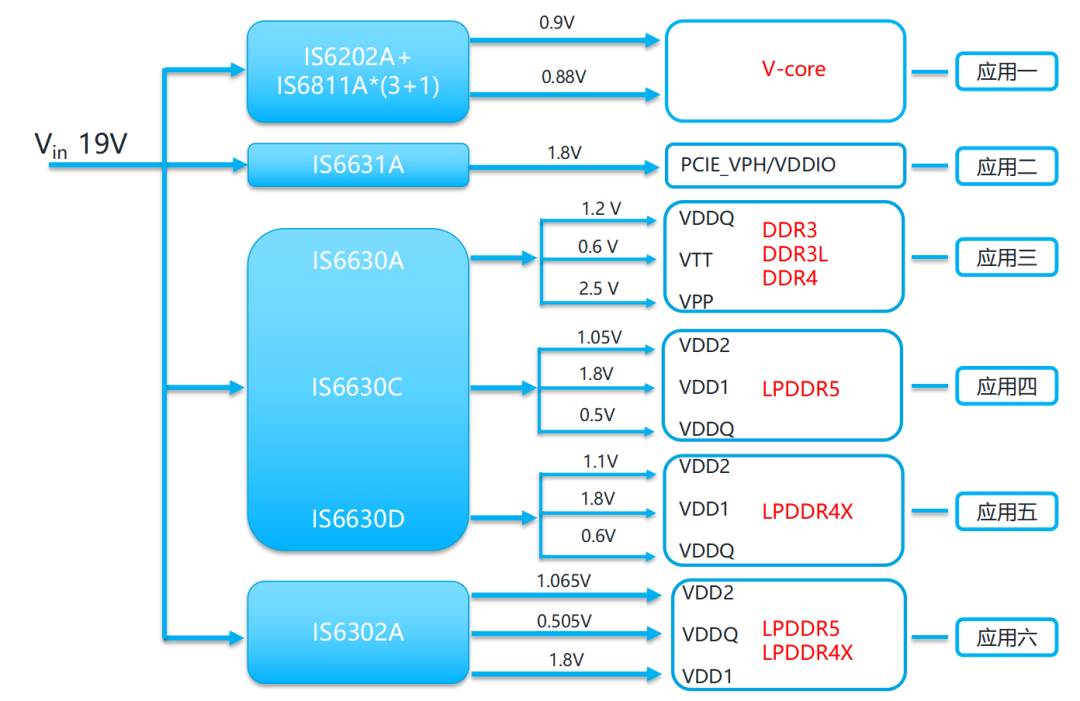

具體應用分類及所需電壓表

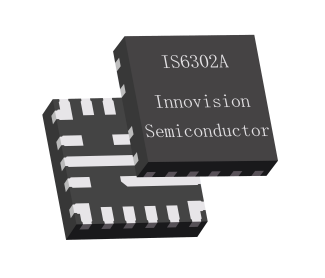

03IS6302A，集成兩路Buck及單負載開關

為LPDDR5/4X設計的高功率電源方案

IS6302A作為全集成開關轉換器，其內部集成10A VDD2和1A VDDQ及一個1.8V/1A VDD1負載開關。連續輸出10A電流，滿載電流高達14A，VDD1負載開關能夠在僅有2x22uF MLCC的情況下提供1A的連續電流。

典型特性

● 輸入電壓: 3.15V-22V，輸出電壓: 0.9V-1.1V

● 低靜態電流

● VDDQ的輸出電流為1A，峰值電流為3A

● 1.8V VDD1的峰值電流為2.2A

● VDD2的輸出電流為10A，峰值電流14A

● 快速瞬態響應，使用POSCAP/MLCC穩定運行

● 固定700kHz開關頻率

● 內置軟啟動（SS）和輸出放電

● 支持UVLO/OVP/UVP/OCP/NOCP等保護功能

核心優勢

三路輸出，內部集成兩路Buck和單個負載開關

為高效性能而設計優化的內部功率MOSFET

高效率、高性能的同時具備更小的應用體積

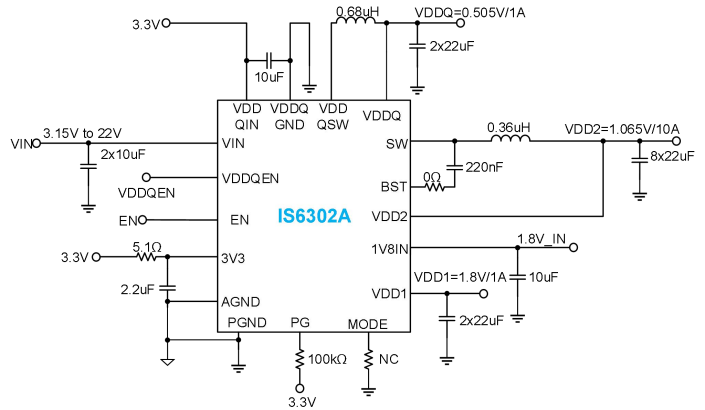

典型應用電路圖

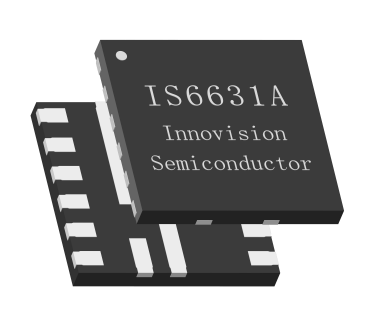

04IS6631A，帶載10A全集成開關轉換器

輸出0.6V—12V的 POL 電源方案

IS6631A可在寬輸入電壓范圍內提供高達10A的連續電流，且輸出電壓最大可達12V，支持不同模式應用下的電流限制。

典型特性

● 輸入電壓: 4.5V-22V，輸出0.6V-5.5V，5.5V-12V調節

● 10A的連續輸出電流

● 可編程電流限制

● 固定700kHz開關頻率

● 出色的負載和線性調節性能，電壓精度達到1%

● 輸出電壓跟蹤與放電功能

● 預偏置啟動，軟啟動時間可編程

核心優勢

采用TCOT控制架構，快速瞬態響應

集成斜坡補償，輸出端支持全陶瓷電容應用

慢速積分器，提高輸出電壓精度

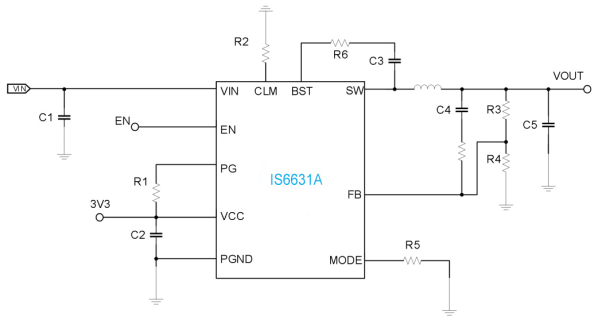

典型應用電路圖

【關于長工微】

東莞市長工微電子有限公司成立于2016年5月，坐落于東莞松山湖，擁有專業技術團隊，堅持自主正向研發，致力于高性能低壓大電流電源芯片設計。針對XPU供電領域的國產空白，推出單相6A-多相1000A以上電源解決方案，產品涵蓋開關電源、多相控制器、智能功率級、電源模塊、電子保險絲，可廣泛應用于服務器、計算機、通訊、消費電子等市場。
