這次演示的是一塊比較簡易的盲孔四層板

　　由于有些原料還沒有到貨，所以目前還比較簡陋

　　圖片僅用于原理演示，剛做三四塊，還不熟練，所以質量上請勿拍磚

　　首先是設計板子，哈，可以盡情的使用盲孔，畫起來太自由反而有些不知所措

　　一個LED屏的驗證板

　　分層貼圖

　　

　　001 top_layer

　　

　　002 mid_layer_1

　　

　　003 mid_layer_2

　　

　　004 bottom_layer

　　最外圈的孔是為了輔助熱轉印紙對齊（可選項）

　　內圈的孔是為了輔助各層之間對齊（可選項）

　　缺角是為了保證方向不會裝錯（可選項）

　　OK~ 下面要打印，進入熱轉印流程
　　
??????? 打印設置如下，注意 keepout layer 的位置，keepout layer 如果在最上面的話，孔才能都顯示出來，但是有時候也會引起麻煩，AD winter 09 貌似沒法識別孔的層次，底層的盲孔也會顯示在表層上，只好轉印之后再手工修正。

　　

　　print_setting

　　板子的結構如下

　　其實 midlayer1 和 midlayer2 就是一塊普通雙面硬板，而 toplayer 和 bottomlayer 各是一塊單面軟板，單獨制作后貼到硬板上的

　　

　　006 layer_setting

　　下面首先是中間那塊雙面板的熱轉印過程。

　　

　　007 預打印

　　

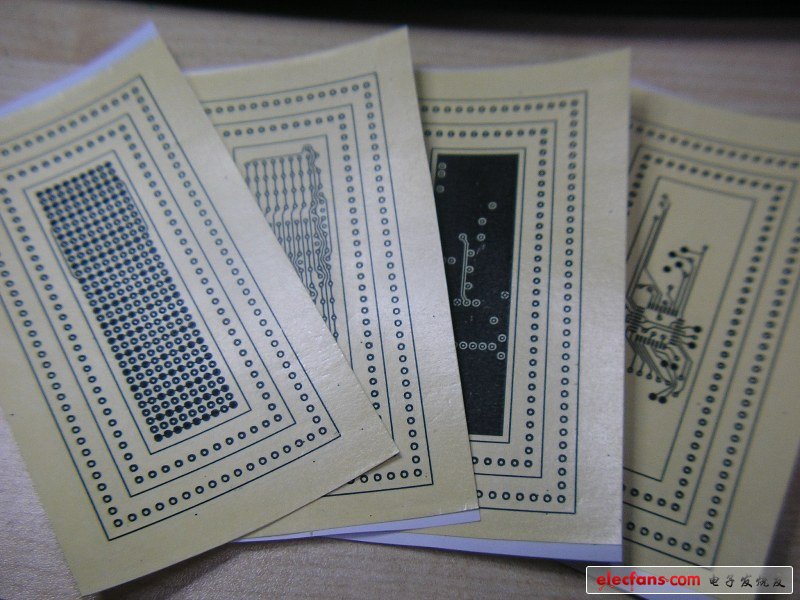

　　008 貼轉印制

　　

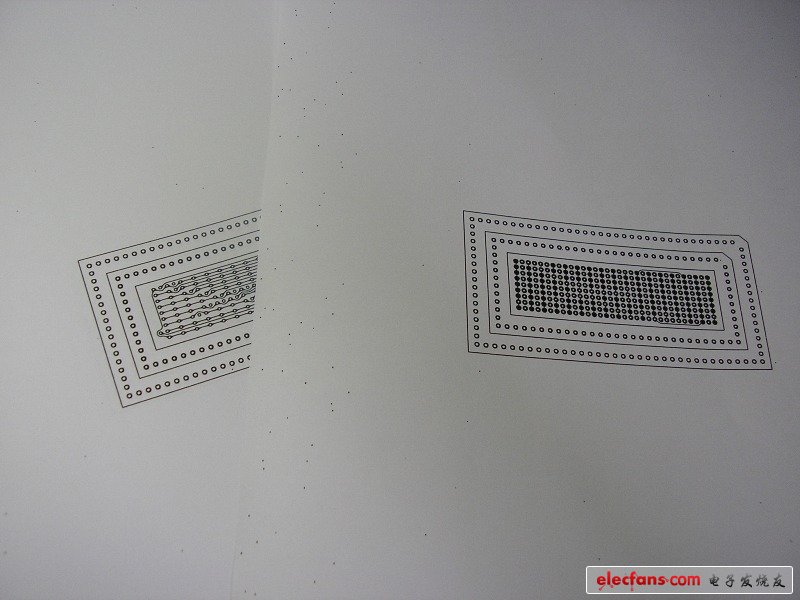

　　009 打印

　　

　　010 切割

　　

　　011 穿孔

　　

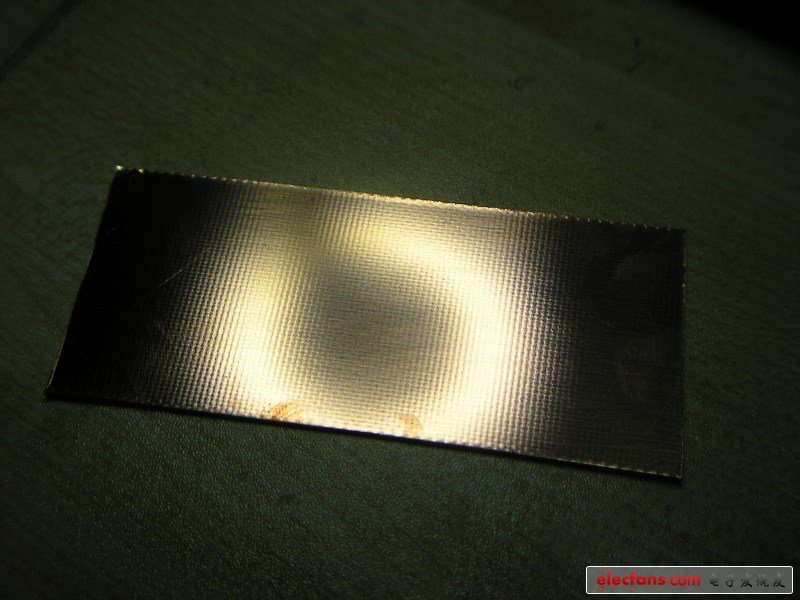

　　012 下板料

　　

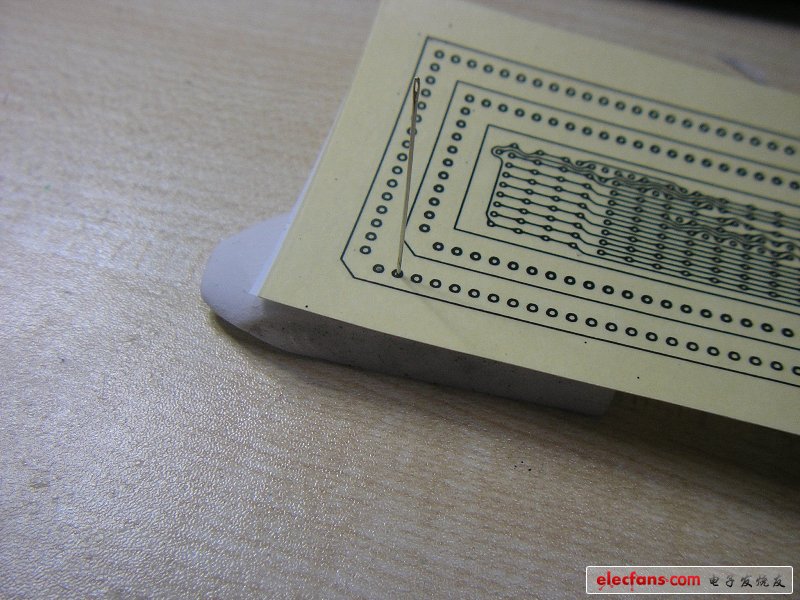

　　013 縫包

　　

　　014 夾入板子

　　

　　015 縫好了

　　

　　016 過塑機轉印

　　

　　017 轉印完

　　這里要進行一定的修補工作，因?yàn)槊た椎牡撞坎⒉恍枰蚩?，所以我們要用記?hào)筆，把盲孔的焊盤孔堵上

　　

　　018 修補完正面

　　

　　019 修補完背面

　　然后可以把硬板扔進刻蝕劑里面腐蝕

　　下面開始做軟板

　　　　

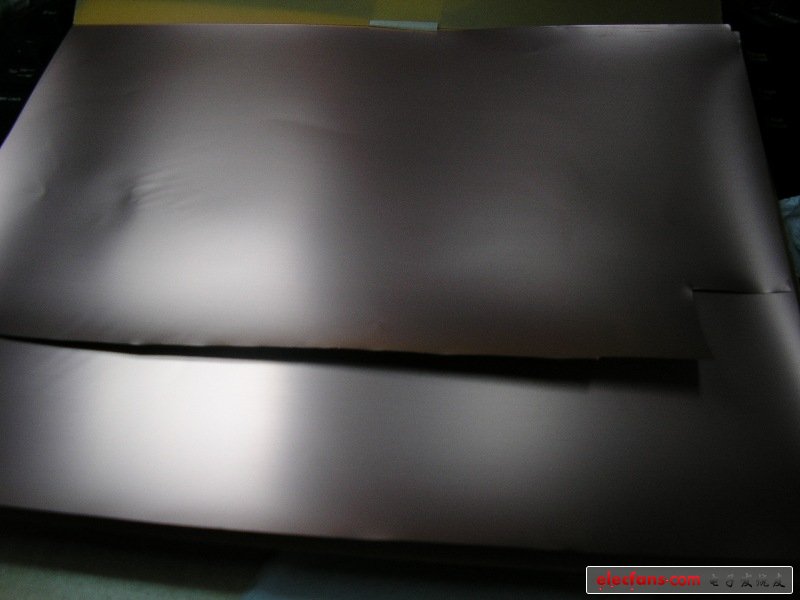

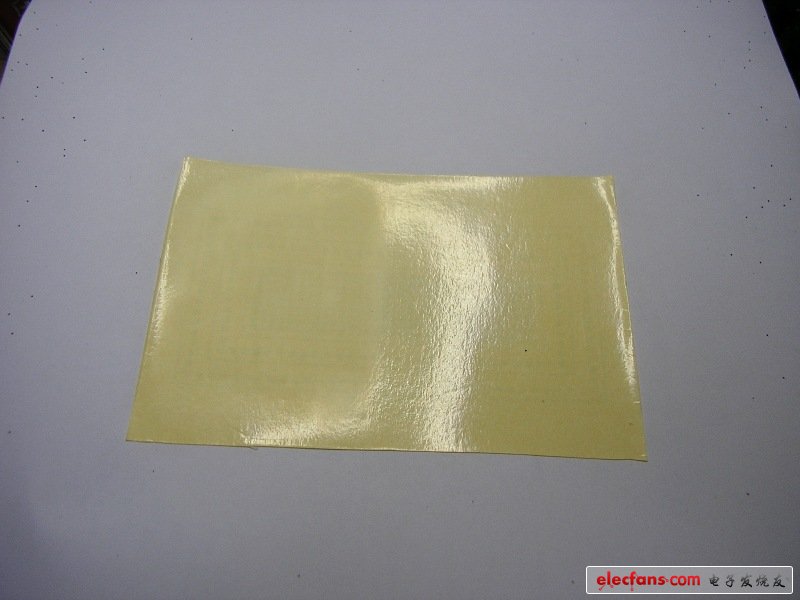

　　020 軟板原料

　　這玩藝貌似本來是可以直接放進打印機打印的（有網友試驗過，請見帖子尾部的相關鏈接4），但是我有點舍不得，所以還是切下來用熱轉印紙做

　　雕刻機估計很難在軟板上雕刻線路了，但是打孔肯定沒問題，所以一般還是得用熱轉印或者干膜來玩

　　

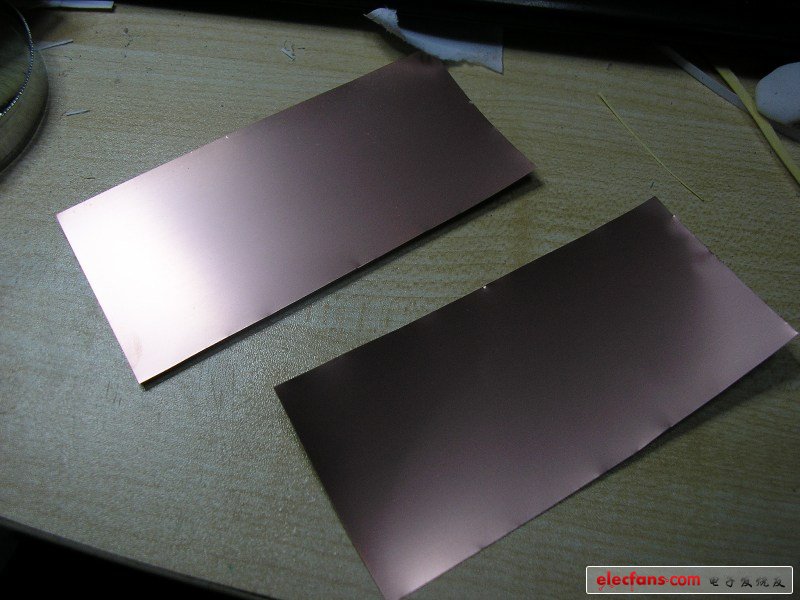

　　021 切割

　　

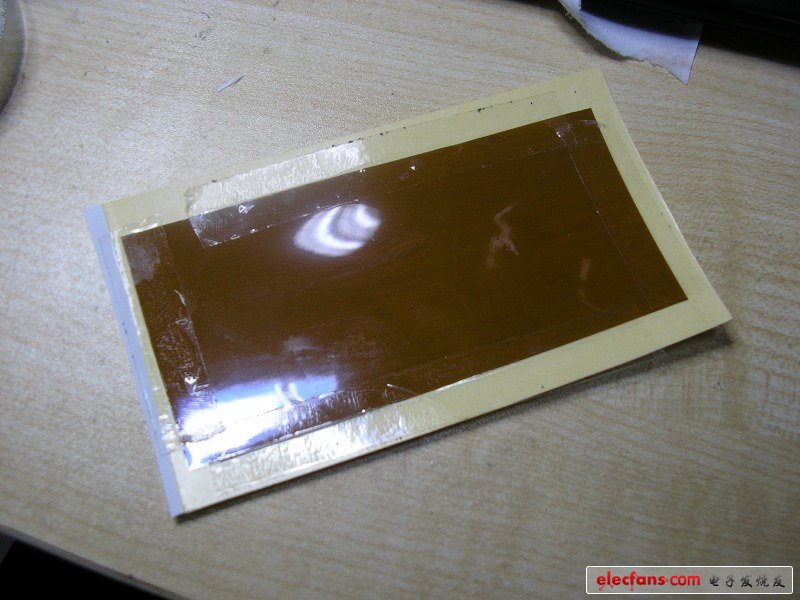

　　022 膠帶固定

　　

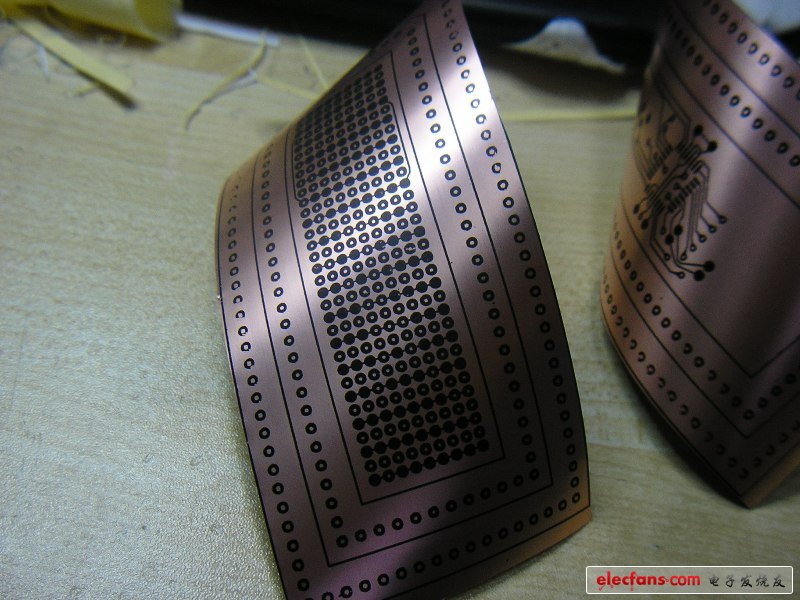

　　023 轉印完

　　轉印的時候要注意一點，軟板是軟的，可能會纏在過塑機的棍子上

　　我第一次做的時候，把板子送進去，就再也沒出來，害得我把過塑機卸了才把板子撈出來

　　

　　024 清除碳粉

　　軟板不太方便用砂紙等機械方法清除碳粉，所以我用溶劑（丙酮）來清除碳粉

　　

　　025 鉆頭

　　給FPC打孔比硬板要困難，盡量選用質量好的新鉆頭，最好用高速臺鉆來打

　　

　　026 打完孔

　　貌似效果還可以，下面把表層和中間的硬板固定，這次用的是縫線，當然也可以用膠帶

　　以前也用過雙面膠，但是其在焊接時會起氣泡，而且容易溢出膠影響焊接質量，所以放棄

　　訂購了一些專業的膠，還沒到貨，預計三天后進行測試

　　

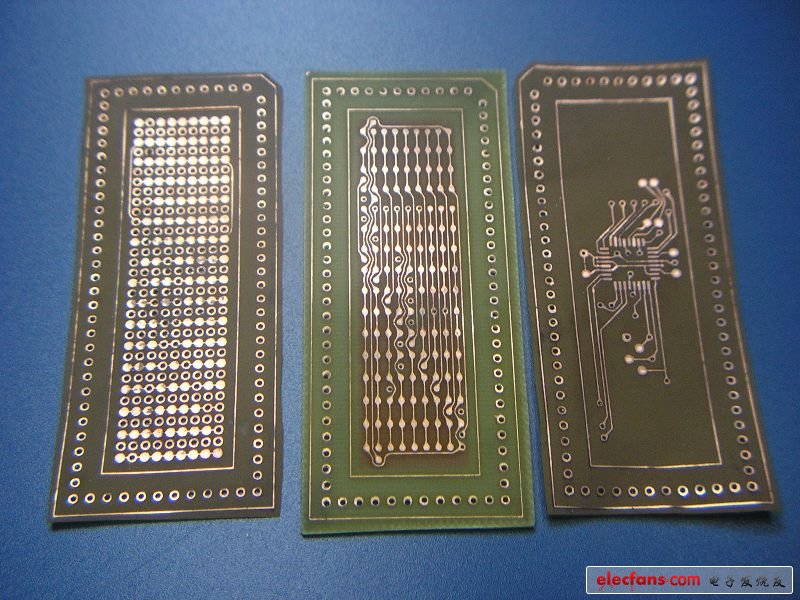

　　027 組合

　　

　　028 組合

　　組合完成，下面要對過孔和盲孔補焊

　　軟板基體很薄很薄，只有二十幾到四十幾微米，所以透過孔，可以很容易的把表層和內層焊在一起

　　

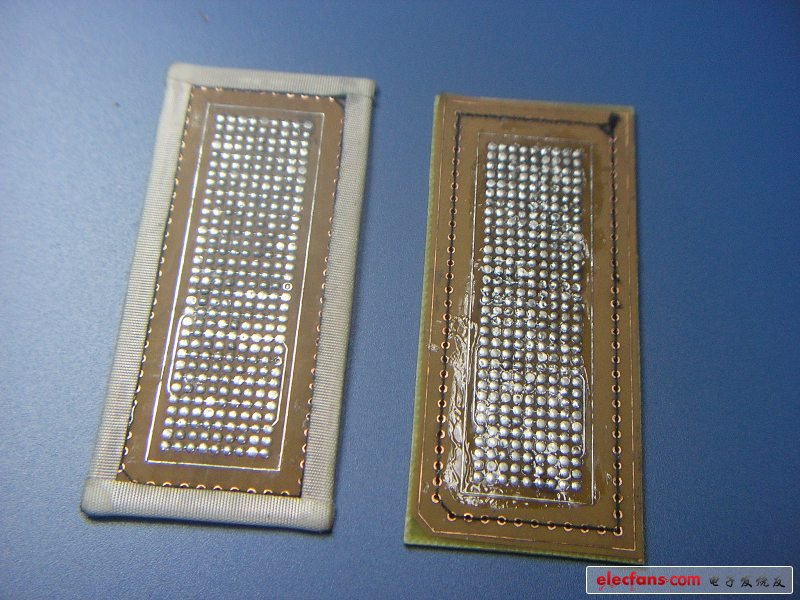

　　029 焊接完成

　　

　　030 焊接完成

　　左邊那塊是之前做的，右邊那塊是這次做的

　　因?yàn)橹皇茄菔居?，所以就不焊接元件?/p>

　　這種方法制作并不限于四層板，想做多少層，就做多少層，反正都是增層板，盲孔，埋孔，隨便使

　　也可以去工廠制作中間那塊雙面硬板（不上綠油、不絲印、不噴錫、不沉金），然后自己手工增層為多層板，這樣連孔金屬化也省得做了，高質量的超低成本四層板，就可以這么玩。

　　本次簡陋演示到此結束，目前還在等一些厲害的東西到貨，預計兩周之后推出更完善的制程

　　下面是我做的第一塊驗證板，單面雙層板

　　正面看：

　　

　　031 單面雙層板

　　透光看：

　　

　　032 單面雙層板

　　背面看：

　　

　　033 單面雙層板

?
