MAX7044 300MHz至450MHz、高效率、基于晶振

2010-03-17 08:47www.elecfans.co 本站我要評論（0）我要收藏

MAX7044 300MHz至450MHz、高效率、基于晶振的+13dBm ASK發送器

概述

MAX7044以晶體為基準的鎖相環(PLL) VHF/UHF發送器設計用于在300MHz至450MHz頻率范圍發送OOK/ASK數據。MAX7044支持高達100kbps的數據，可以向50Ω負載提供高達+13dBm的功率，同時在2.7V工作時僅消耗7.7mA電流。

MAX7044基于晶體的結構消除了基于SAW的發送器中存在的常見問題，提供更高的調制深度、更快的頻率建立時間、更高的發送頻率容差以及更低的溫度相關性。MAX7044還具有更低的電源電壓(+2.1V至+3.6V)。將MAX7044與MAX1470或者MAX1473超外差接收器配合使用，可獲得更優異的接收性能。

簡單的單輸入數據接口，1/16晶振頻率的緩沖時鐘輸出，這些特性使MAX7044與大多數微控制器或者跳碼發生器兼容。

MAX7044采用8引腳SOT23封裝，可工作在-40°C至+125°C汽車級溫度范圍。

關鍵特性

  • +2.1V至+3.6V單電源工作
  • OOK/ASK發送數據格式
  • 最高100kbps數據速率
  • 可向50Ω負載提供+13dBm輸出功率
  • 7.7mA (典型)低工作電流*
  • 使用小型低成本晶體
  • 小巧的3mm x 3mm 8引腳SOT23封裝
  • 快速啟動振蕩器：250µs啟動時間

*50%工作占空比時(315MHz，2.7V電源，+13dBm輸出功率)。

應用/使用

車庫開門器
遠端無線鑰匙門禁(RKE)
射頻遠端控制
安全系統
胎壓監視(TPM)
無線計算機外設
無線游戲機控制臺
無線傳感器

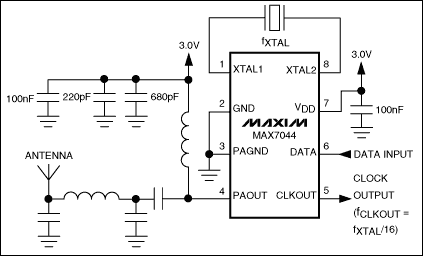

MAX7044：典型工作電路
典型工作電路
