MAX2112 完備的直接變頻調諧器,用于DVB-S2系統
概述
MAX2112低成本、直接變頻調諧器IC專為衛星機頂盒和VSAT應用設計。該IC適用于8PSK和數字視頻廣播(DVB-S2)設備。
MAX2112使用寬帶I/Q下變頻器直接將衛星信號從LNB變頻至基帶,工作頻率范圍可擴展到925MHz至2175MHz。
器件包含LNA和RF可變增益放大器、I和Q下變頻混頻器、具有可編程截止頻率的基帶低通濾波器和數字控制可變增益基帶放大器。RF和可變增益基帶放大器相結合,可提供大于80dB的增益控制范圍。該IC兼容于所有DVB-S2解調器。
MAX2112在單芯片內集成了VCO以及完整的分?jǐn)?shù)N分頻頻率合成器。另外,片內晶體振蕩器提供緩沖輸出,用于驅動額外的調諧器和解調器。通過2線串行接口完成合成器的編程和器件配置。該IC提供VCO自動選擇(VAS)功能,自動選擇適當?shù)腣CO。在多調諧器應用中,器件可以配置成兩個2線接口地址的其中之一。低功耗待機模式下關斷信號通路,參考時鐘振蕩器、數字接口和緩沖器則保持工作,為單調諧器和多調諧器應用提供有效的低功耗操作。
MAX2112是目前最先進的DBS調諧器,低噪聲系數省去了外部LNA,僅需少量無源元件即可組建完整的DVB-S2前端方案。調諧器提供微小的28引腳薄型QFN封裝。
關鍵特性
- 925MHz至2175MHz頻率范圍
- 單片VCO
- 低相位噪聲:10kHz下-97dBc/Hz
- 無需校準
- 寬動態范圍:-75dBm至0dBm
- 集成帶寬可調的低通濾波器:4MHz至40MHz
- 單電源+3.3V ±5%供電
- 低功耗待機模式
- 用于多調諧器設計的2線地址
- 差分I/Q接口
- I²C 2線串行接口
- 極小的28引腳薄型QFN封裝
應用/使用
DirecTV和碟形網絡DBS
DVB-S2
VSAT

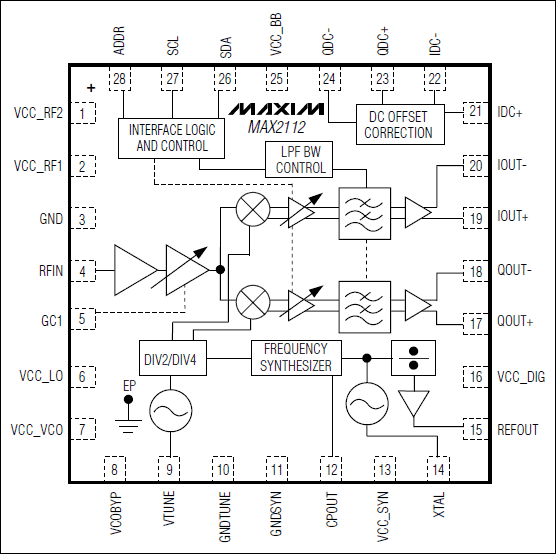

引腳配置/功能框圖
