UC2715 具有輔助輸出的輔助開關 FET 驅動器

數據： Complementary Switch FET Drivers 數據表

描述

這兩類高速驅動器旨在為互補開關提供驅動波形?；パa(bǔ)開關配置通常用于同步整流電路和有源鉗位/復位電路，它們提供零電壓開關。為了便于軟開關轉換，在這些驅動器上提供兩個輸出波形之間的獨立可編程延遲。延遲引腳還具有真零電壓檢測功能，允許在施加零電壓時立即激活相應的開關。這些器件需要PWM型輸入才能與常用的PWM控制器進行操作和接口。

在UC1714系列中，AUX輸出反相，可驅動p溝道MOSFET。在UC1715系列中，兩個輸出以真正的互補方式配置。

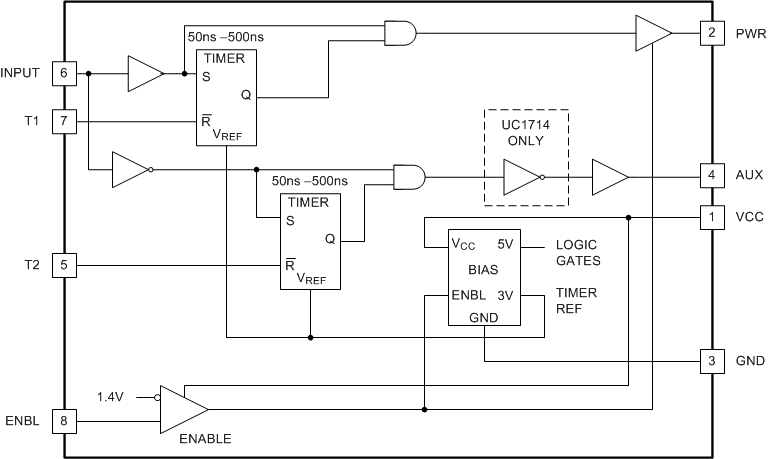

特性

單輸入（兼容PWM和TTL）
大電流功率FET驅動器，1-A源和
2-A接收器
輔助輸出FET驅動器，0.5-A源和1-A接收器
電源和輔助輸出之間的時間延遲
可獨立編程50至500 ns
獨立時間延遲或真零電壓操作
可為每個輸出配置
開關頻率至1 MHz
典型值50 ns傳播延遲
ENBL引腳激活220-μA休眠模式
休眠模式下電源輸出為低電平狀態
同步整流器驅動程序

參數 與其它產品相比?低側驅動器

?
Number of Channels (#)
Power Switch
Peak Output Current (A)
Input VCC (Min) (V)
Input VCC (Max) (V)
Rise Time (ns)
Fall Time (ns)
Prop Delay (ns)
Input Threshold
Channel Input Logic
Input Negative Voltage (V)
Features
Rating
Operating Temperature Range (C)
Package Group
?

UC2715	UC3715
2 ? ?	2 ? ?
MOSFET ? ?	MOSFET ? ?
2 ? ?	3.5 ? ?
7 ? ?	7 ? ?
20 ? ?	20 ? ?
30 ? ?	30 ? ?
25 ? ?	25 ? ?
50 ? ?	50 ? ?
TTL ? ?	TTL ? ?
N/A ? ?	N/A ? ?
0 ? ?	0 ? ?
Dead Time Control ? ?	Dead Time Control ? ?
Catalog ? ?	Catalog ? ?
-40 to 85 ? ?	0 to 70 ? ?
SOIC SOIC ? ?	SOIC ? ?
