      DS90LT012AQ-Q1 汽車電子 LVDS 差動線路接收器

      數據：

      描述

      DS90LT012AQ是一款單CMOS差分線路接收器，專為需要超低功耗，低噪聲和高數據速率的應用而設計。這些器件采用低壓差分?jǐn)[幅（LVDS）技術，支持超過400 Mbps（200 MHz）的數據速率。

      DS90LT012AQ接受低電壓（350 mV典型值）差分輸入信號并將其轉換為3V CMOS輸出電平。 DS90LT012AQ包括一個用于點對點應用的輸入線路終端電阻。

      DS90LT012AQ和配套LVDS線路驅動器DS90LV011AQ為高速接口應用提供了高功率PECL /ECL器件的新選擇。

      特性

      • AECQ-100 1級
      • -40至+ 125°C溫度范圍操作
      • 兼容ANSI TIA /EIA-644-A標準
      • > 400 Mbps（200 MHz）開關速率
      • 100 ps差分偏差（典型值）
      • 3.5 ns最大傳播延遲
      • 集成線路終端電阻（典型值100Ω）
      • 單3.3V電源設計
      • LVDS輸入上的高阻抗掉電
      • LVDS輸入接受LVDS /CML /LVPECL信號
      • 引腳分布簡化PCB布局
      • 低功耗（典型值為10mW @ 3.3V靜態）
      • SOT- 23 5-Lead Package

      所有商標均為其各自所有者的財產。

      參數 與其它產品相比?緩沖器、驅動器/接收器和交叉點

      ?
      Device Type
      Protocols
      No. of Tx
      No. of Rx
      Input Signal
      Output Signal
      Signaling Rate (Mbps)
      ESD HBM (kV)
      Function
      Operating Temperature Range (C)
      Package Group
      Package Size: mm2:W x L (PKG)
      Pin/Package
      DS90LT012AQ-Q1 DS90LV011AQ-Q1 DS90LV028AQ-Q1
      Receiver ? ? Driver ? ? Receiver ? ?
      LVDS ? ? LVDS ? ? LVDS ? ?
      0 ? ? 1 ? ? 0 ? ?
      1 ? ? 0 ? ? 2 ? ?
      LVDS
      CML
      LVPECL ? ?      		 LVTTL
      LVCMOS ? ?      		 LVDS ? ?
      CMOS ? ? LVDS ? ? TTL
      LVTTL ? ?
      400 ? ? 400 ? ? 400 ? ?
      8 ? ? 8 ? ? 8 ? ?
      Receiver ? ? Driver ? ? Receiver ? ?
      -40 to 125 ? ? -40 to 125 ? ? -40 to 125 ? ?
      SOT-23 ? ? SOT-23 ? ? SOIC ? ?
      5SOT-23: 8 mm2: 2.8 x 2.9(SOT-23) ? ? 5SOT-23: 8 mm2: 2.8 x 2.9(SOT-23) ? ? 8SOIC: 29 mm2: 6 x 4.9(SOIC) ? ?
      5SOT-23 ? ? 5SOT-23 ? ? 8SOIC ? ?

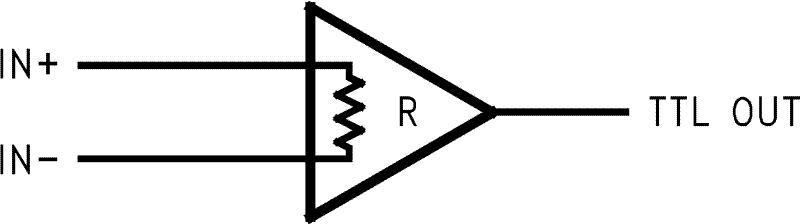

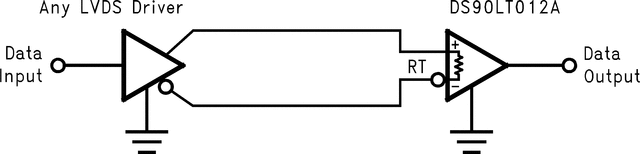

      方框圖 (2)
