      DS38EP100 用于背板和電纜的 1 至 5 Gbps、省電均衡器

      數據：

      描述

      TI的省電均衡器可補償傳輸介質損耗，并最大限度地減少介質引起的確定性抖動。在1到5 Gbps的整個范圍內確保性能。 DS38EP100無需電源即可運行。均衡器可在數據路徑中的任何位置運行，以最大限度地減少FR4和電纜應用中介質引起的確定性抖動。對稱I /O結構支持全雙工或半雙工應用。提供線性補償，與線路編碼或協議無關。該器件非常適用于雙電平和多電平信號。

      均衡器采用6引腳無引線WSON封裝，占位面積為2.2 mm X 2.5 mm。這種小型封裝為Power-saver均衡器的布局和布線提供了最大的靈活性。

      特性

      • 1至5 Gbps操作
      • 無需電源或接地
      • 均衡在數據中隨處可見路徑
      • 均衡CML，LV-PECL，LVDS信號
      • 對稱I /O結構為雙向操作提供等增益
      • 7 dB最大增強
        • li>
      • 代碼無關，8b /10b或擾亂
      • 支持雙層和多層信令
      • 擴展背板和電纜的覆蓋范圍
      • 兼容PCI-Express Gen1和Gen2
      • 與XAUI兼容
      • 與現有主動均衡器串聯運行
      • 易于處理6針WSON
        • < /ul>

        所有商標均為其各自所有者的財產。

      參數 與其它產品相比?緩沖器、驅動器/接收器和交叉點

      ?
      Device Type
      ESD HBM (kV)
      Function
      Operating Temperature Range (C)
      Package Group
      Package Size: mm2:W x L (PKG)
      Pin/Package
      DS38EP100
      Equalizer ? ?
      1.3 ? ?
      Equalizer ? ?
      -40 to 85 ? ?
      WSON ? ?
      See datasheet (WSON) ? ?
      6WSON ? ?

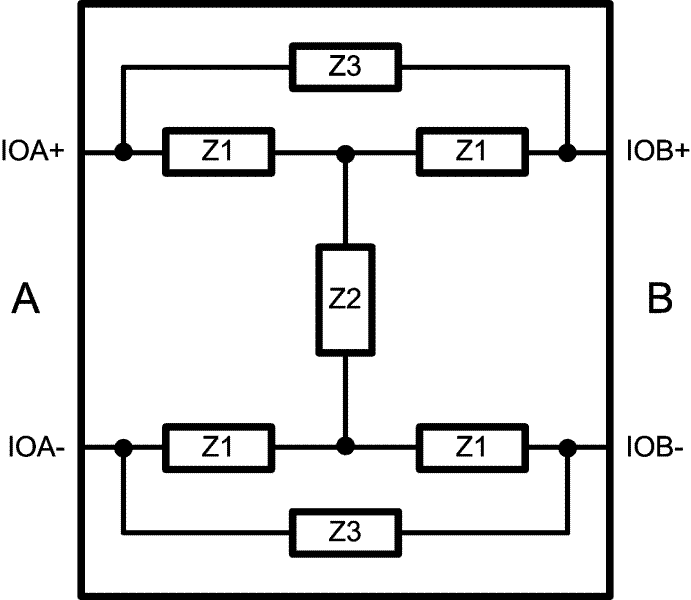

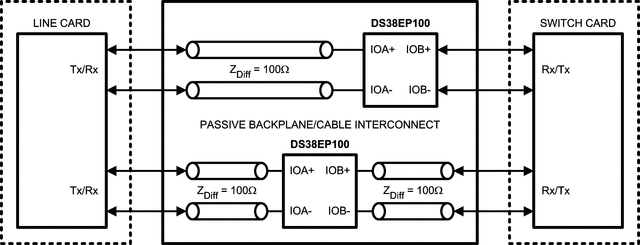

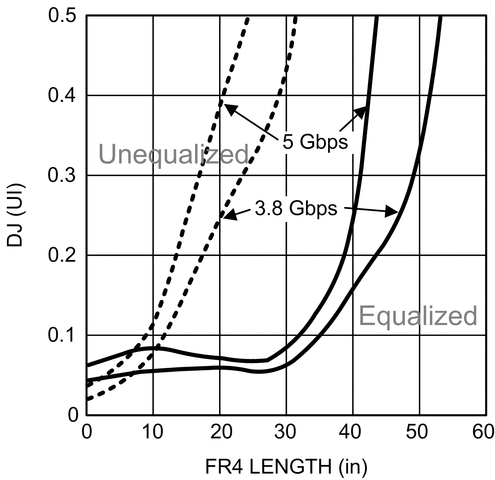

      方框圖 (3)

      技術文檔

      數據手冊（1）
