      DS25MB100 具有發送預強調和接收均衡功能的 2.5 Gbps 2:1/1:2 CML Mux/緩沖器

      數據：

      描述

      DS25MB100器件是信號調理2：1多路復用器和1：2扇出緩沖器，設計用于背板冗余或電纜驅動應用。信號調理功能包括連續時間線性均衡（CTLE）和可編程輸出預加重，使FR4背板中的數據通信速率高達2.5 Gbps。每個輸入級都有一個固定的均衡器，以減少電路板走線的ISI失真。

      所有輸出驅動器都有四個可選擇的預加重電平，以補償長FR4背板的傳輸損耗或電纜衰減，從而減少確定性抖動。可以為線路側和開關側驅動器獨立控制預加重級別。從開關側輸入到開關側輸出的內部環回路徑可實現全速系統測試。所有接收器輸入均在內部端接100Ω差分終端電阻。所有驅動器輸出均通過50Ω終端電阻內部端接至V CC 。

      特性

      • 2：1多路復用器和1：2緩沖器
      • 0.25-Gbps至2.5-Gbps全差分?jǐn)?shù)據路徑
      • 固定輸入均衡
      • 可編程輸出預加重
      • 獨立預加重控制
      • 可編程環回模式
      • 開芯片終端
      • 6kV HBM的ESD額定值
      • 3.3V電源
      • 低功耗，0.45 W典型
      • 引線 - 減少WQFN-36封裝
      • ?? 40°C至+ 85°C工作溫度范圍

      參數 與其它產品相比?緩沖器、驅動器/接收器和交叉點

      ?
      Device Type
      Protocols
      No. of Tx
      No. of Rx
      Input Signal
      Output Signal
      Signaling Rate (Mbps)
      ESD HBM (kV)
      Function
      Operating Temperature Range (C)
      Package Group
      Package Size: mm2:W x L (PKG)
      Pin/Package
      DS25MB100 DS15MB200 DS25MB200 DS40MB200 DS42MB100 DS42MB200
      Buffer ? ? Buffer ? ? Buffer ? ? Buffer ? ? Buffer ? ? Buffer ? ?
      ? LVDS ? ? ? ? ? ?
      1
      2 ? ?      		 2
      4 ? ?      		 2
      4 ? ?      		 2
      4 ? ?      		 1
      2 ? ?      		 2
      4 ? ?
      1
      2 ? ?      		 2
      4 ? ?      		 2
      4 ? ?      		 2
      4 ? ?      		 1
      2 ? ?      		 2
      4 ? ?
      CML ? ? LVDS
      LVPECL
      CML
      BLVDS ? ?      		 CML ? ? CML ? ? CML ? ? CML ? ?
      CML ? ? LVDS ? ? CML ? ? CML ? ? CML ? ? CML ? ?
      2500 ? ? 1500 ? ? 2500 ? ? 4000 ? ? 4250 ? ? 4250 ? ?
      6 ? ? 15 ? ? 6 ? ? 6 ? ? 6 ? ? 6 ? ?
      Mux Buffer ? ? Mux Buffer ? ? Mux Buffer ? ? Mux Buffer ? ? Mux Buffer ? ? Mux Buffer ? ?
      -40 to 85 ? ? -40 to 85 ? ? -40 to 85 ? ? -40 to 85 ? ? -40 to 85 ? ? -40 to 85 ? ?
      ? WQFN ? ? WQFN ? ? WQFN ? ? ? WQFN ? ?
      ? 48WQFN: 49 mm2: 7 x 7(WQFN) ? ? 48WQFN: 49 mm2: 7 x 7(WQFN) ? ? 48WQFN: 49 mm2: 7 x 7(WQFN) ? ? ? 48WQFN: 49 mm2: 7 x 7(WQFN) ? ?
      ? 48WQFN ? ? 48WQFN ? ? 48WQFN ? ? ? 48WQFN ? ?

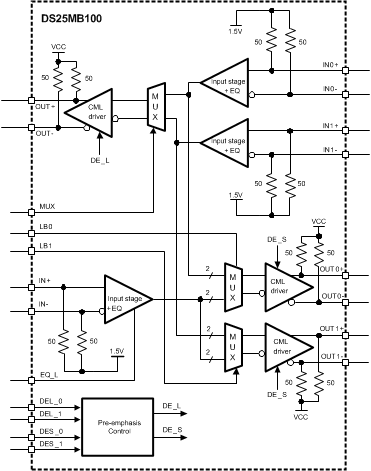

      方框圖 (1)
