DS90LV011AH High Temperature 3V LVDS Differential Driver

數據： DS90LV011AH High Temperature 3V LVDS Differential Driver 數據表

描述

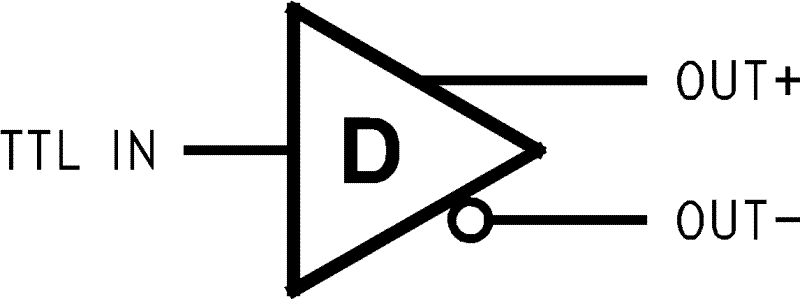

DS90LV011AH是一款針對高數據速率和低功耗應用而優化的LVDS驅動器。 DS90LV011AH是一款電流模式驅動器，即使在高頻下也能保持低功耗。此外，短路故障電流也最小化。該器件采用低壓差分信號（LVDS）技術，支持超過400Mbps（200MHz）的數據速率。

該器件采用5引腳SOT-23封裝。 LVDS輸出經過精心布置，便于PCB布局。差分驅動器輸出提供低EMI，典型低輸出擺幅為350 mV。 DS90LV011AH可與其配套的單線接收器DS90LT012AH配合使用，或與TI的任何LVDS接收器配對，以提供高速LVDS接口。

特性

-40°C至125°C工作溫度范圍
符合TIA /EIA-644-A標準< /li>
＆gt; 400Mbps（200MHz）開關速率
700 ps（典型值100 ps）最大差分偏差
1.5 ns最大傳播延遲
單3.3V電源
±350 mV差分信號
斷電保護（TRI-STATE輸出）
引腳分配簡化PCB布局
SOT-23 5引腳封裝
引腳與SN65LVDS1兼容

< small>所有商標均為其各自所有者的財產。

參數 與其它產品相比?緩沖器、驅動器/接收器和交叉點

?
Device Type
Protocols
No. of Tx
No. of Rx
Input Signal
Output Signal
Signaling Rate (Mbps)
ESD HBM (kV)
Function
Operating Temperature Range (C)
Package Group
Package Size: mm2:W x L (PKG)
Pin/Package
?

DS90LV011AH
Driver ? ?
LVDS ? ?
1 ? ?
0 ? ?
LVTTL LVCMOS ? ?
LVDS ? ?
400 ? ?
9 ? ?
Driver ? ?
-40 to 125 ? ?
SOT-23 ? ?
5SOT-23: 8 mm2: 2.8 x 2.9(SOT-23) ? ?
5SOT-23 ? ?
