      DS15MB200 具有預強制功能的雙路 1.5 Gbps 2:1/1:2 LVDS Mux/緩沖器

      數據：

      描述

      DS15MB200是一個雙端口2對1多路復用器和1到2個轉發器/緩沖器。高速數據路徑和流通引腳排列可最大限度地減少內部器件抖動并簡化電路板布局，而預加重可克服有損背板和電纜的ISI抖動影響。差分輸入和輸出接口連接LVDS或總線LVDS信號，例如Texas Instrument的10,16和18位總線LVDS SerDes，或CML或LVPECL信號。

      3.3V電源，CMOS工藝和強大的I /O確保在整個工業-40至+ 85°C溫度范圍內以低功耗實現高性能。

      特性

      • 每通道1.5 Gbps數據速率
      • 可配置關閉/開啟預加重驅動有損背板和電纜
      • LVDS /BLVDS /CML /LVPECL兼容輸入，LVDS兼容輸出
      • 低輸出偏斜和抖動
      • 片上100Ω輸入和輸出端接
      • LVDS輸入/輸出上的15 kV ESD保護
      • 熱插拔保護
      • 3.3V單電源
      • 工業-40至+ 85°C溫度范圍
      • 48針WQFN封裝

      所有商標均為其各自所有者的財產。

      參數 與其它產品相比?緩沖器、驅動器/接收器和交叉點

      ?
      Device Type
      Protocols
      No. of Tx
      No. of Rx
      Input Signal
      Output Signal
      Signaling Rate (Mbps)
      ESD HBM (kV)
      Function
      Operating Temperature Range (C)
      Package Group
      Package Size: mm2:W x L (PKG)
      Pin/Package
      DS15MB200 DS25MB100 DS25MB200 DS40MB200 DS42MB100 DS42MB200 SCAN15MB200
      Buffer ? ? Buffer ? ? Buffer ? ? Buffer ? ? Buffer ? ? Buffer ? ? Buffer ? ?
      LVDS ? ? ? ? ? ? ? LVDS ? ?
      2
      4 ? ?      		 1
      2 ? ?      		 2
      4 ? ?      		 2
      4 ? ?      		 1
      2 ? ?      		 2
      4 ? ?      		 2
      4 ? ?
      2
      4 ? ?      		 1
      2 ? ?      		 2
      4 ? ?      		 2
      4 ? ?      		 1
      2 ? ?      		 2
      4 ? ?      		 2
      4 ? ?
      LVDS
      LVPECL
      CML
      BLVDS ? ?      		 CML ? ? CML ? ? CML ? ? CML ? ? CML ? ? LVDS
      LVPECL
      CML
      BLVDS ? ?
      LVDS ? ? CML ? ? CML ? ? CML ? ? CML ? ? CML ? ? LVDS ? ?
      1500 ? ? 2500 ? ? 2500 ? ? 4000 ? ? 4250 ? ? 4250 ? ? 1500 ? ?
      15 ? ? 6 ? ? 6 ? ? 6 ? ? 6 ? ? 6 ? ? 15 ? ?
      Mux Buffer ? ? Mux Buffer ? ? Mux Buffer ? ? Mux Buffer ? ? Mux Buffer ? ? Mux Buffer ? ? Mux Buffer ? ?
      -40 to 85 ? ? -40 to 85 ? ? -40 to 85 ? ? -40 to 85 ? ? -40 to 85 ? ? -40 to 85 ? ? -40 to 85 ? ?
      WQFN ? ? ? WQFN ? ? WQFN ? ? ? WQFN ? ? WQFN ? ?
      48WQFN: 49 mm2: 7 x 7(WQFN) ? ? ? 48WQFN: 49 mm2: 7 x 7(WQFN) ? ? 48WQFN: 49 mm2: 7 x 7(WQFN) ? ? ? 48WQFN: 49 mm2: 7 x 7(WQFN) ? ? 48WQFN: 49 mm2: 7 x 7(WQFN) ? ?
      48WQFN ? ? ? 48WQFN ? ? 48WQFN ? ? ? 48WQFN ? ? 48WQFN ? ?

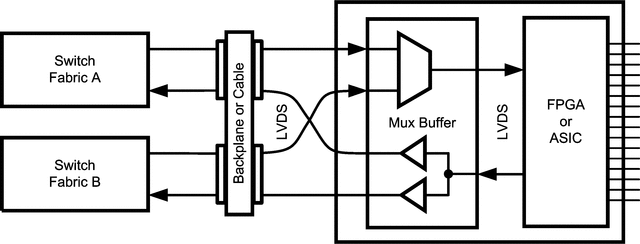

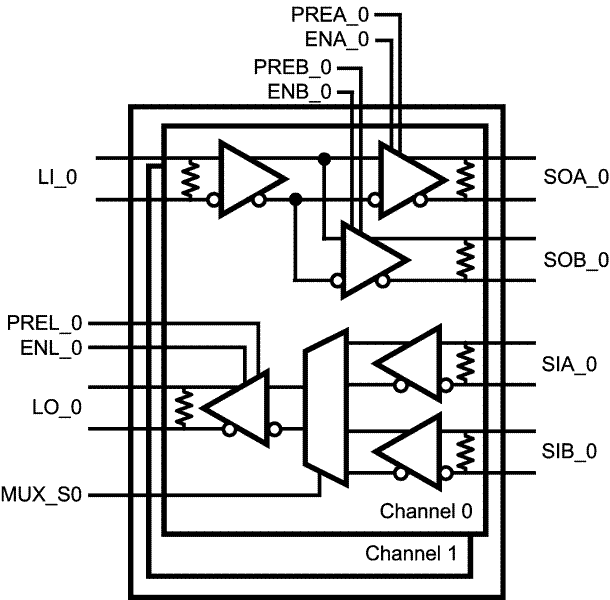

      方框圖 (3)
