      DS90LV011AQ-Q1 汽車電子 LVDS 差動驅動器

      數據：

      描述

      DS90LV011AQ是一款針對高數據速率和低功耗應用而優化的LVDS驅動器。 DS90LV011AQ是一款電流模式驅動器，即使在高頻下也能保持低功耗。此外，短路故障電流也最小化。該器件采用低壓差分信號（LVDS）技術，支持超過400Mbps（200MHz）的數據速率。

      該器件采用5引腳SOT-23封裝。 LVDS輸出經過精心布置，便于PCB布局。差分驅動器輸出提供低EMI，典型低輸出擺幅為350 mV。 DS90LV011AQ可與其配套的單線接收器DS90LT012AQ或TI的任何LVDS接收器配對，以提供高速LVDS接口。

      特性

      • AECQ-100 1年級
      • 符合TIA /EIA-644-A標準
      • ＆gt; 400Mbps（200MHz）開關速率
      • 700 ps（典型值100 ps）最大差分偏差
      • 1.5 ns最大傳播延遲
      • 單3.3V電源< /li>
      • ±350 mV差分信號
      • 斷電保護（TRI-STATE輸出）
      • 引腳分布簡化PCB布局
      • 低功耗（ 23 mW @ 3.3V典型值）
      • SOT-23 5引腳封裝
      • 引腳與SN65LVDS1兼容

      所有商標均為各自所有者的財產。

      參數 與其它產品相比?緩沖器、驅動器/接收器和交叉點

      ?
      Device Type
      Protocols
      No. of Tx
      No. of Rx
      Input Signal
      Output Signal
      Signaling Rate (Mbps)
      ESD HBM (kV)
      Function
      Operating Temperature Range (C)
      Package Group
      Package Size: mm2:W x L (PKG)
      Pin/Package
      DS90LV011AQ-Q1 DS90LT012AQ-Q1 DS90LV028AQ-Q1
      Driver ? ? Receiver ? ? Receiver ? ?
      LVDS ? ? LVDS ? ? LVDS ? ?
      1 ? ? 0 ? ? 0 ? ?
      0 ? ? 1 ? ? 2 ? ?
      LVTTL
      LVCMOS ? ?      		 LVDS
      CML
      LVPECL ? ?      		 LVDS ? ?
      LVDS ? ? CMOS ? ? TTL
      LVTTL ? ?
      400 ? ? 400 ? ? 400 ? ?
      8 ? ? 8 ? ? 8 ? ?
      Driver ? ? Receiver ? ? Receiver ? ?
      -40 to 125 ? ? -40 to 125 ? ? -40 to 125 ? ?
      SOT-23 ? ? SOT-23 ? ? SOIC ? ?
      5SOT-23: 8 mm2: 2.8 x 2.9(SOT-23) ? ? 5SOT-23: 8 mm2: 2.8 x 2.9(SOT-23) ? ? 8SOIC: 29 mm2: 6 x 4.9(SOIC) ? ?
      5SOT-23 ? ? 5SOT-23 ? ? 8SOIC ? ?

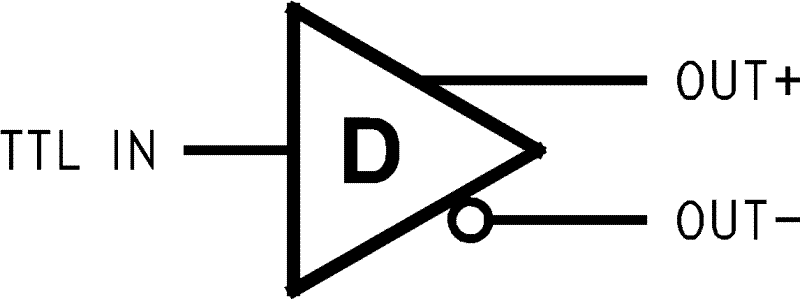

      方框圖 (1)

      技術文檔

      數據手冊（1）
