優勢和特點

• 軟件可選的收發器支持：
  RS232、RS449、EIA-530、EIA-530-A、V.35、V.36、X.21 協議
• 符合 NET1 和 NET2 標準
• 軟件可選的電纜終端采用 LTC1344
• 4 驅動器 / 4 接收器配置提供一個完整的兩芯片數據終端設備 (DTE) 或數據通信設備 (DCE) 端口
• 采用單 5V 電源工作
• 內部回波時鐘和環回邏輯電路

產品詳情

LTC^?1343 是一款 4驅動器 / 4接收器多協議收發器，其采用單 5V 電源工作。兩個 LTC1343 形成了一個完整的軟件可選 DTE 或 DCE 接口端口的核心，可支持 RS232、RS449、EIA-530、EIA-530-A、V.35、V.36 或 X.21 協議。電纜終端可以采用 LTC1344 軟件可選電纜終端芯片或使用現有的分立式設計來實現。

LTC1343 依靠單 5V 電源供電運行，其采用一個僅需 5 個節省空間的表面貼裝型電容器的內部充電泵。模式引腳在內部閉鎖，以在多個接口端口之間實現選定線路的共享。

軟件可選的回波時鐘和環回模式有助免除在串行控制器和線路收發器之間增設外部黏合邏輯的需要。該器件采用一種直通式架構以簡化 EMI 屏蔽，并可提供 44 引腳 SSOP 表面貼裝型封裝。

應用

• 數據網絡
• 信道服務單元 (CSU) 和數據服務單元 (DSU)
• 數據路由器

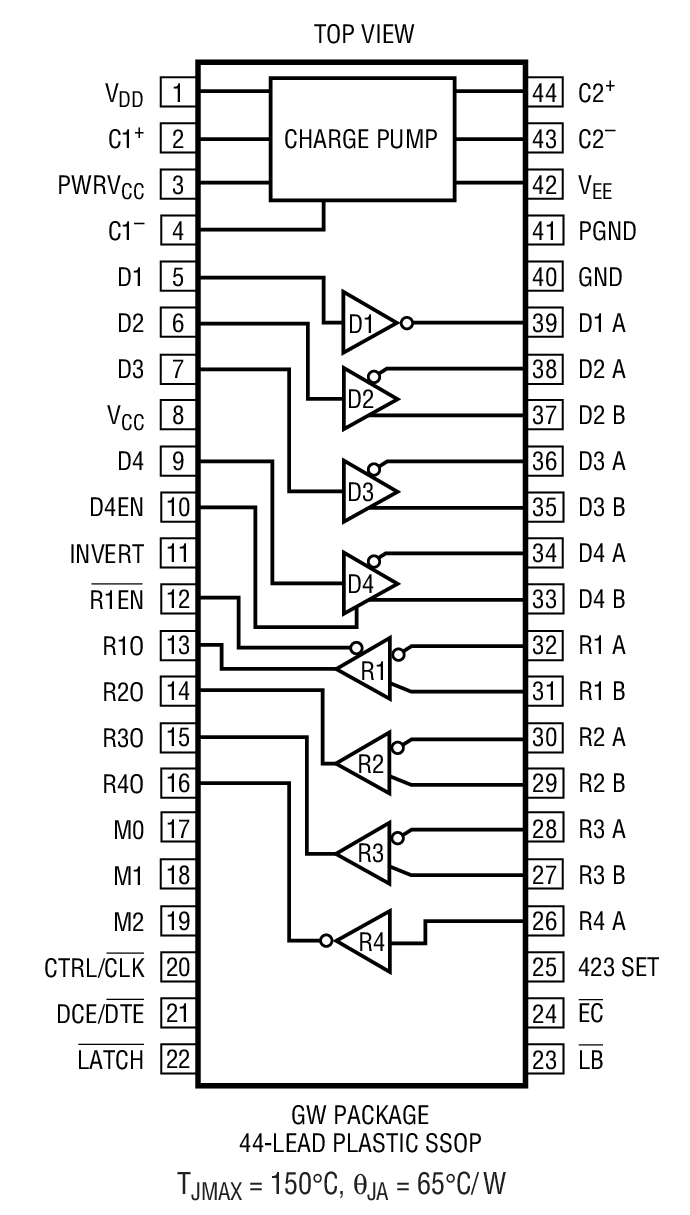

方框圖
