特點

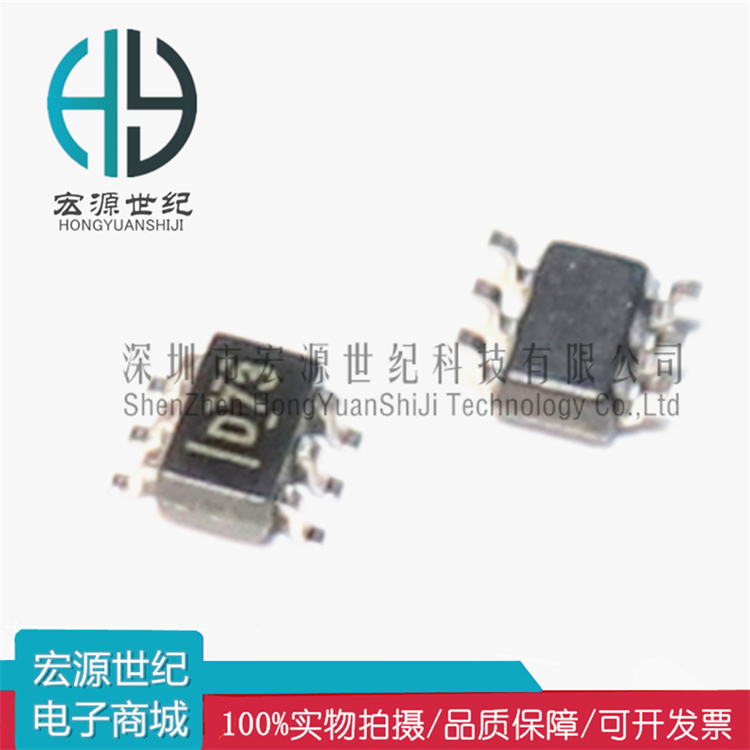

8 位 DAC5311、10 位 DAC6311 和 12 位 DAC7311 (DACx311) 是低功耗、單通道、電壓輸出數模轉換器 (DAC)。DACx311 在正常工作狀態下具有低功耗（5V 時為 0.55mW，斷電模式下可降至 2.5μW），使其成 為便攜式電池供電應用的理想選擇。 這些器件采用單調性設計，提供出色的線性度，并且大 大降低了有害的碼字間瞬態電壓，同時在引腳兼容系列 中提供簡單的升級路徑。所有器件均使用一個以高達 50MHz 的時鐘速率運行的多功能 3 線制串行接口，并 與標準 SPI、QSPI、Microwire 和數字信號處理器 (DSP) 接口兼容。 所有器件均使用外部電源作為基準電壓來設置輸出范 圍。該器件包含一個上電復位 (POR) 電路，可在 0V 時為 DAC 輸出上電，并保持為 0V，直到對器件進行 有效寫入。DACx311 包含一個由串口訪問的斷電特 性，這將器件處于斷電模式時在電壓為 2.0V 時的功耗 減少至 0.1μA。 這些器件與 DAC8311 和 DAC8411 引腳兼容，可從 8 位、10 位和 12 位分辨率輕松升級到 14 位和 16 位。 所有器件均采用小型 6 引腳 SC70 (SOT) 封裝。此封 裝可使本系列中的 DAC 在 –40°C 至 +125°C 的工作 溫度范圍內具有靈活性、實現引腳兼容和功能兼容并且 可直接插入使用。

描述

? 相對精度：– 0.25 LSB INL（DAC5311：8 位）– 0.5 LSB INL（DAC6311：10 位）– 1 LSB INL（DAC7311：12 位） ? 微 功耗運行：2.0 V 時為 80μA ? 斷電：5V 時為 0.5μA，2.0V 時為 0.1μA ? 寬電源：2.0V 至 5.5V ? 上電復位至零標度 ? 直接二進制數據格式 ? 具有施密特觸發輸入的低功耗串口：高達 50MHz ? 片上輸出緩沖放大器，軌到軌運行 ? SYNC 中斷設施 ? 工作溫度范圍為 –40°C 至 +125°C ? 采用微型 6 引腳 SC70 封裝的引腳兼容系列
