特點
這一系列固定輸出低壓差線性穩壓器是
專為手持通信設備和便攜式電池而設計
需要低靜態和接地電流的供電應用。
該系列具有2.5A的超低靜態電流
該器件包含一個電壓參考單元、一個誤差放大器、一個PMOS
功率晶體管、用于設置輸出電壓、電流限制的電阻器，以及
溫度限制保護電路。NCP698系列提供
啟用ON/OFF控制引腳。
NCP698設計用于低成本陶瓷
電容器，要求最小輸出電容器為0.1F

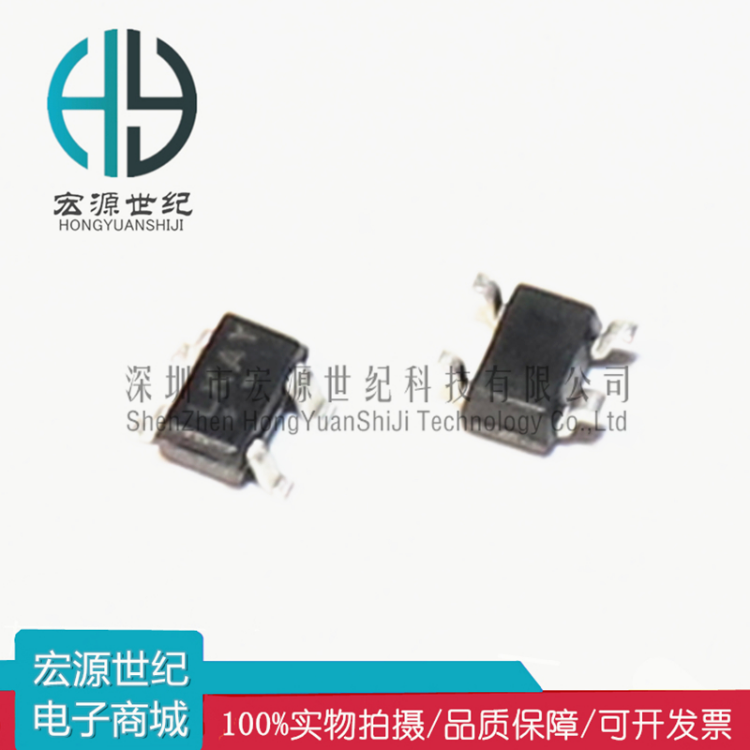

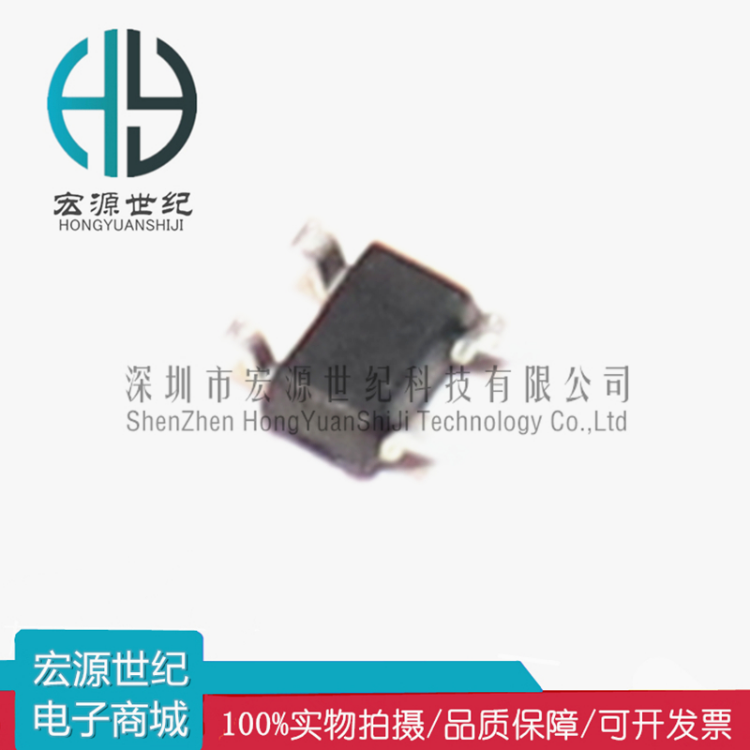

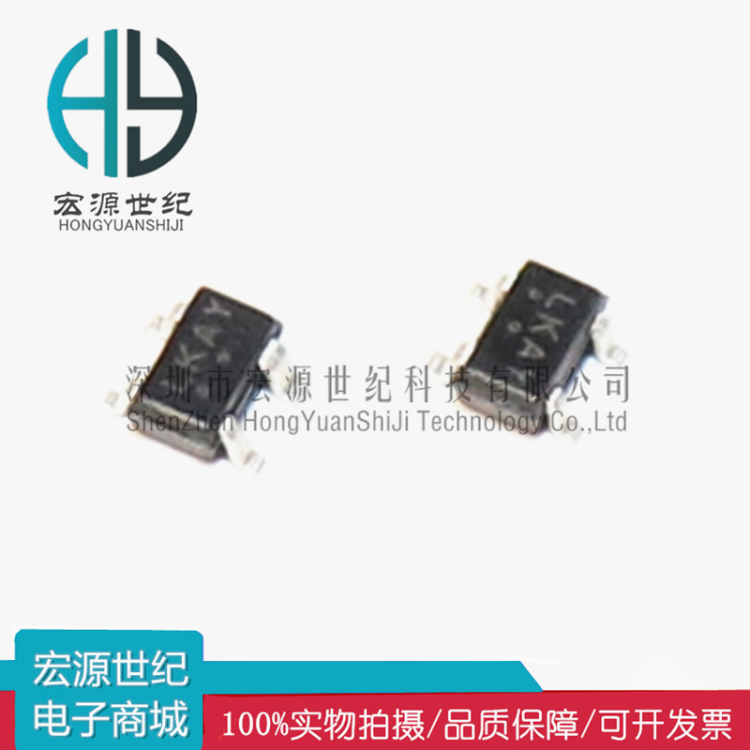

該設備安裝在微型SC82-AB表面貼裝中
包裹。標準電壓版本為1.3、1.5、1.8、2.5、2.8、3.0、3.3，
3.5和5.0 V。其他電壓以100 mV為步長。
描述
?典型2.5A的超低靜態電流
?輸出電壓精度為2.0%
?工作溫度范圍為-40°C至85°C
?啟用功能
?這是一個無鉛設備
