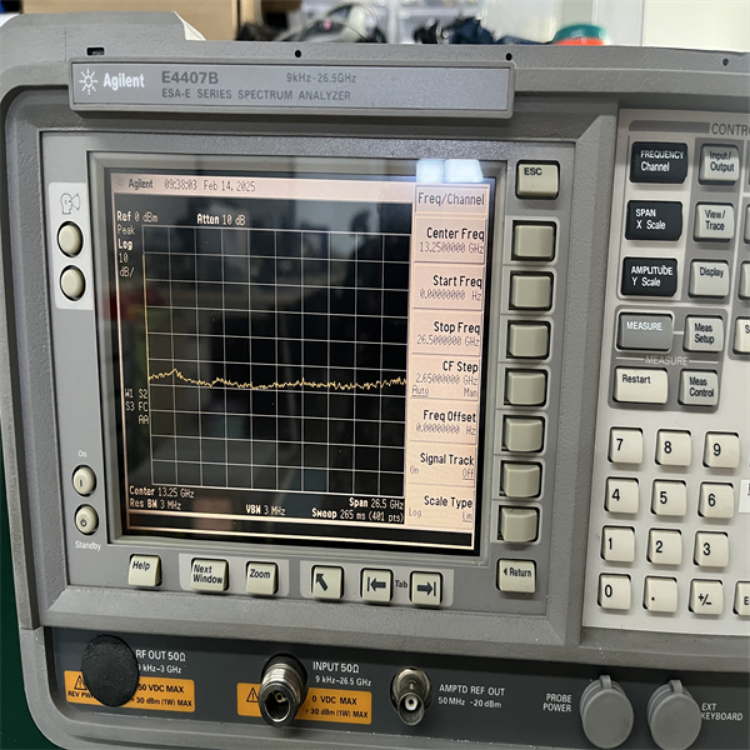

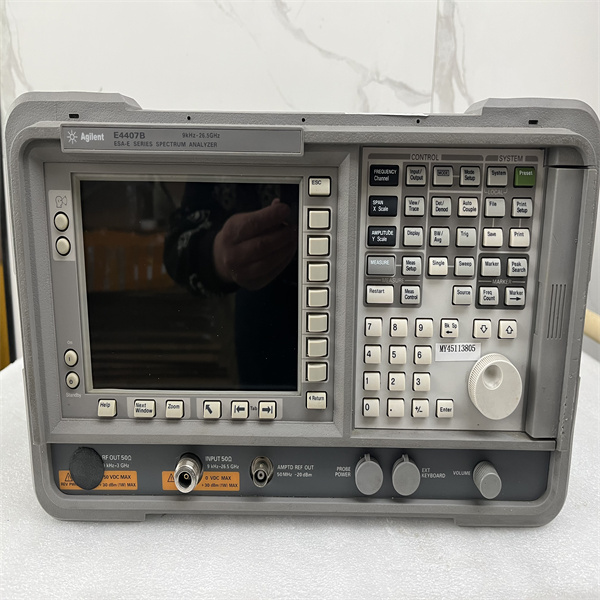

E4407B是安捷倫（Agilent）的一款頻譜分析儀，其頻率范圍為9 kHz至26.5 GHz。以下是該頻譜分析儀的主要特性和使用方法：
主要特性
?頻率范圍?：9 kHz至26.5 GHz
?掃描時間?：1毫秒射頻掃描時間，每秒45次測量
?檢波器?：RMS、峰值、負峰值、準峰值檢波器
?精度?：±0.4 dB整體幅度精度
?濾波器和前置放大器?：可選的1 Hz數字分辨率帶寬濾波器和前置放大器
?靈敏度?：-166 dBm，帶內部前置放大器，+12.5 dBm TOI
?最大頻率覆蓋范圍?：使用外部混頻時高達325 GHz
?掃描功能?：從2到8192的可變掃描點，最多32個不連續跨度的分段掃描?12
使用方法
?開機和關機?：按下前面板的電源按鈕啟動儀器，再次按下電源按鈕關閉儀器。
?設置參考電平?：
參考電平–20 dBm：輸入衰減10 dB，直流耦合，中心頻率50 MHz，RBW 1 kHz，VBW 1 kHz，振幅標度線性或?qū)?shù)，跨度2 kHz，頻率標度線性。
參考電平30 dBm：輸入衰減0 dB，直流耦合，中心頻率50 MHz，RBW 1 kHz，VBW 1 kHz，振幅標度線性或?qū)?shù)，跨度2 kHz，頻率標度線性。
參考電平0至–50 dBm：輸入衰減10 dB，直流耦合，RBW 1 kHz，VBW 1 kHz，振幅標度線性或?qū)?shù)，跨度≤20 kHz?3
?校準?：每小時進行一次校準，確保測量準確性。校準步驟包括設置參考電平和調整儀器參數?
