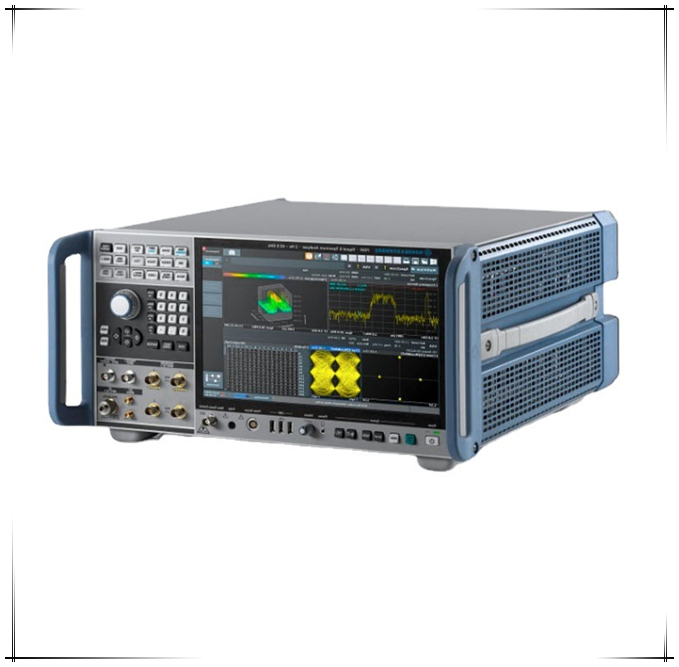

羅德與施瓦茨FSW50頻譜分析儀

型號         R&S FSW50

制造商     Rohde & Schwarz

描述         2 Hz至50 GHz，信號和頻譜分析儀

類型         手持式頻譜分析儀

頻率         2 Hz至50 GHz

帶寬         100，200，300，500 Hz(通道 濾波器)

分辨率帶寬     0至10 MHz(20，50和80 MHz)

DANL        -159至-120 dBm/Hz

三階交調(TOI)         -20至28 dBm

動態范圍         -90至-76 dB

多載波或者寬帶應用的功率放大器為了提高效率而進行的線性化工作或者通信系統自身占用帶寬的增加，使得對于分析帶寬

的需求持續增加，面對挑戰，R&S?FSW提供高達500MHz的分析帶寬滿足測試需求。

配置　　　zui大分析帶寬　　　　應用

標準配置　　　　10　MHz　　　　?　單載波標準應用與測量，比如WCDMA,　cdma2000?,　TD-SCDMA,TETRA

R&S?FSW50-B28　　　　28　MHz　　　　調制測量　WiMAX?,　LTE,　WLAN　802.11a/b/g　信號

R&S?FSW50-B40　　　　40　MHz　　　　　調制測量　802.11n　信號

　放大器特征化與線性化

R&S?FSW50-B80　　　　80　MHz　　　　　放大器特征化與線性化

寬帶脈沖測量

調制測量802.11ac　信號

R&S?FSW50-B160　　　　160　MHz　　　　　FSW50放大器特征化與線性化

　寬帶脈沖測量

?　調制測量802.11ac　信號

R&S?FSW50　　　　320　MHz　　　　?　放大器特征化與線性化

?　寬帶脈沖測量

?　調制測量802.11ac　信號

R&S?FSW50-B500　　　　500　MHz　　　　?　放大器特征化與線性化

?　寬帶脈沖測量

?　調制測量802.11ac　信號

?　高無雜散動態范圍　>　100　dBc

當分析I/Q數據時，除ADC分辨率之外，無雜散動態范圍（SFDR）也是重要指標。由于無雜散動態范圍（SFDR）>　100　dBc，因此FSW50

在線性化放大器或測量EVM時擁有從未有過的測量精度。

分析帶寬　　　　SFDR

10MHz　　　　　　　　　　　100dBc

80MHz　　　　　　　　　　　80dBc

160MHz　　　　　　　　　　　70dBc
