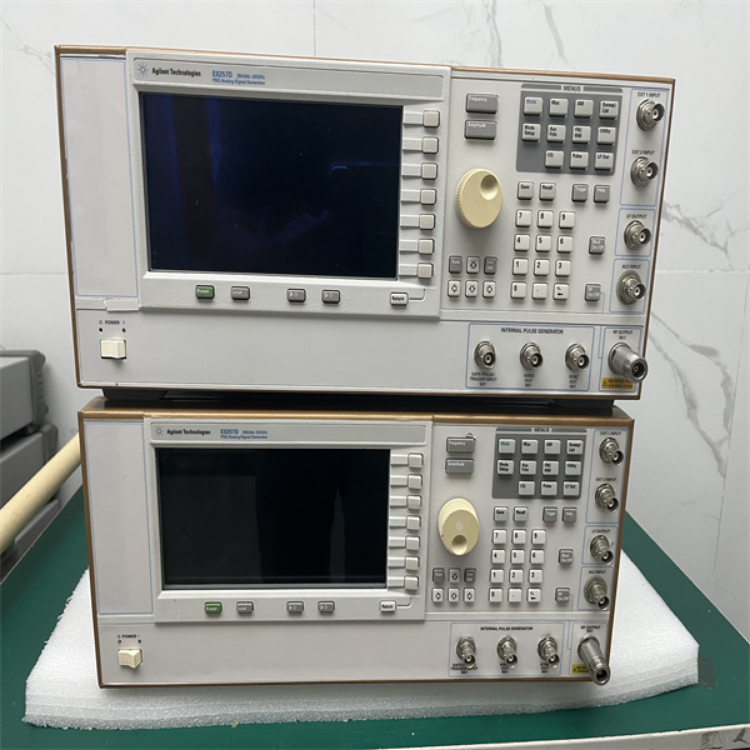

安捷倫E8257D是一款高性能的微波信號發生器，廣泛應用于射頻和微波測試領域。?
基本參數和功能
安捷倫E8257D PSG模擬信號發生器具有廣泛的頻率范圍，從100 kHz到67 GHz，甚至可以擴展到70 GHz。其輸出功率在不同頻率下表現優異，例如在20 GHz時為+23 dBm，40 GHz時為+17 dBm，67 GHz時為+14 dBm?12。該發生器還具備出色的電平精度和相位噪聲性能，特別是在配備選件UNX時，其SSB相位噪聲性能尤為突出?。
調制和掃描功能
安捷倫E8257D支持多種調制格式，包括AM、FM、相位調制和脈沖調制，適用于各種射頻和微波組件的表征。它還內置了兩個函數發生器，可以生成正弦波、方波、三角波、斜波和噪聲波形?。此外，該發生器提供多種掃描模式，包括步進掃描、列表掃描和模擬斜坡掃描，并且與Agilent 8757D標量網絡分析儀兼容，適用于連續掃描測量?。
應用場景
安捷倫E8257D適用于多種射頻和微波測試場景，包括雷達測試、通信系統測試、控制系統測試等。其高輸出功率和低相位噪聲特性使其在測試大功率設備時表現出色，能夠在設計過程的早期識別錯誤，縮短開發時間?。
