--- 產品詳情 ---
60nA 靜態電流 (IQ)、1.8V 至 6.5V 輸入電壓、高效 750mA 降壓轉換器
Vin (Min) (V) | 1.8 |
Vin (Max) (V) | 6.5 |
Vout (Min) (V) | 0.8 |
Vout (Max) (V) | 3.6 |
Iout (Max) (A) | 0.75 |
Iq (Typ) (uA) | 0.06 |
Switching frequency (Min) (kHz) | 1800 |
Switching frequency (Max) (kHz) | 1800 |
Features | Enable, Fixed Output, Forced PWM, Light Load Efficiency, Output Discharge, Over Current Protection, Soft Start Fixed, Synchronous Rectification, UVLO Fixed |
Rating | Catalog |
Regulated outputs (#) | 1 |
Control mode | DCS-Control |
Duty cycle (Max) (%) | 100 |
- 60nA 工作靜態電流
- 100% 占空比模式下,IQ 為 120nA
- 輸入電壓范圍 VIN:1.8V 至 6.5V
- 高達 750mA 的輸出電流
- 射頻友好型 DCS-Control?
- 1μA IOUT(3.6VIN 至 1.8VOUT)時的效率為 80%
- 通過 VSET 引腳提供 16 種可選輸出電壓
- 自動轉換 PFM/PWM 或強制 PWM 模式
- 可選的強制 PWM 和 STOP 模式
- 輸出放電功能
- 25nA 關斷電流

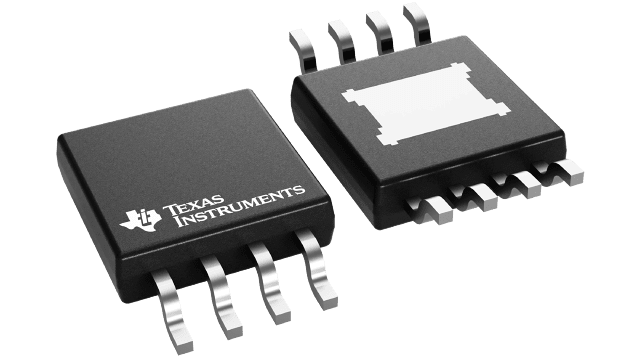

- SON-8、WCSP-6 和熱增強型 HVSSOP-8
TPS62840 是一款高效降壓轉換器,具有典型值為 60nA 的超低工作靜態電流。此器件具有特殊電路,可在 100% 模式下實現僅 120nA 的 IQ,因此可在放電末期進一步延長電池壽命。
此器件采用 DCS-Control 技術,可以為無線電提供干凈的電源,工作時具有 1.8MHz 的典型開關頻率。在省電模式下,此器件可將輕負載效率向下擴展至 1μA 負載電流及以下。
可以將一個電阻器連接到 VSET 引腳以選擇 16 種預定義的輸出電壓,因此這款器件可以靈活地用于各種 應用 并最大限度地減少了外部組件的數量。
該器件的 STOP 引腳可立即消除所有的開關噪聲,從而在測試和測量系統中執行無噪聲測量。
TPS62840 提供了高達 750mA 的輸出電流。此器件的輸入電壓為 1.8V 至 6.5V,支持多種電源,例如 2 節至 4 節堿性電池或 1 節至 2 節鋰二氧化錳 (Li-MnO2) 或 1 節鋰離子/鋰亞硫酰氯 (Li-SOCl2) 電池。
