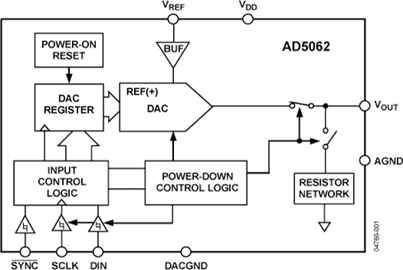

AD5062屬于ADI公司的nanoDAC?系列產品，是一款低功耗、單通道16位無緩沖電壓輸出DAC，采用2.7 V至5.5 V單電源供電。相對精度規格為±1 LSB，保證工作單調性，微分非線性(DNL)規格為±1 LSB。該器件采用靈活的三線式串行接口，能夠以最高30 MHz的時鐘速率工作，并與標準SPI?、QSPI?、MICROWIRE?、DSP接口標準兼容。AD5062的基準電壓通過外部VREF引腳提供。片內提供基準電壓緩沖。該器件內置一個上電復位電路，確保DAC輸出上電至零電平或中間電平并保持該電平，直到對該器件執行一次有效的寫操作為止。此外還具有關斷特性，在關斷模式下，器件在5 V時的功耗通常降至300 nA（典型值），并提供軟件可選輸出負載。可通過串行接口進入關斷模式。該器件的總非調整誤差小于0.8 mV。
這款器件上電時毛刺非常低。
產品聚焦
1. 采用8引腳微型SOT-23封裝。
2. 16位精度、1 LSB INL。
3. 上電時毛刺非常低。
4. 高速串行接口，時鐘速率最高達30 MHz。
5. 為用戶提供三種關斷模式。
6. 復位到已知輸出電壓（零電平或中間電平）。
應用
- 過程控制
- 數據采集系統
- 便攜式電池供電儀表
- 數字增益和失調電壓調整
- 可編程電壓源和電流源
- 可編程衰減器
- 單通道16位DAC，1 LSB INL
- 上電復位至中間電平或零電平
- 通過設計保證單調性
- 3種關斷功能
- 低功耗，串行接口采用施密特觸發式輸入
- 8引腳微型SOT23封裝，低功耗
- 2.7 V至5.5 V電源供電
- 上電時毛刺非常低
