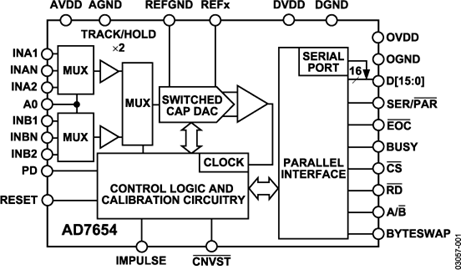

AD7654是一款低成本、同步采樣、雙通道、16位、電荷再分配SAR模數轉換器，采用5 V單電源供電。 該器件內置兩個低噪聲、寬帶寬、可同步采樣的采樣/保持放大器、一個16位高速采樣ADC、一個內部轉換時鐘、糾錯電路以及串行和并行系統接口端口。 每個采樣保持放大器前方都含一個多路復用器，以提供4通道輸入ADC。 A0多路復用器控制輸入允許選擇同步采樣輸入對INA1/INB1（A0 = 低）或INA2/INB2（A0 = 高）。 該器件具有兩種采樣模式：一種是極高采樣速率模式（正常模式）；一種是低功耗模式（脈沖模式），適用于低功耗應用，其功耗與吞吐量呈比例關系。 工作溫度范圍為?40°C至+85°C。
應用
- 交流電機控制
- 3相功率控制
- 4通道數據采集
- 不間斷電源
- 通信
產品特色
- 同步采樣。
- AD7654具有兩個采樣保持電路，支持同步采樣。 它提供四個通道的輸入。
- 高吞吐量。
- AD7654是一款集成內部糾錯電路的500 kSPS、電荷再分配、16位SAR ADC。
- 出色的積分非線性(INL)且無失碼。
- AD7674的最大積分非線性度為3.5 LSB，且16位無失碼。
- 單電源供電。
- AD7654采用5 V單電源供電。 在脈沖模式下，其功耗會隨吞吐量降低而減少。
- 串行或并行接口。
- 多功能并行或雙線串行接口配置，與3 V和5 V邏輯兼容。
- 雙核16位、雙通道同時采樣ADC
- 16位分辨率、無失碼
- 吞吐速率：
500 kSPS（正常模式）
444 kSPS（脈沖模式） - 積分非線性(INL)： 最大值±3.5 LSB（滿量程的±0.0053%）
- SNR： 典型值89 dB（100 kHz時）
- 總諧波失真(THD)： -100 dB (+100 kHz)
- 模擬輸入電壓范圍： 0至5 V
- 無流水線延遲
- 并行和串行5 V/3 V接口
- SPI?/QSPI?/MICROWIRE?/DSP 兼容
- 5 V單電源供電
