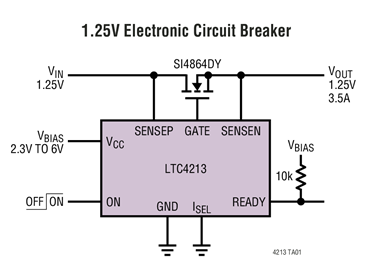

LTC?4213 是一款電子電路斷路器。一個過流電路斷路器可在無需采用檢測電阻器的情況下對一個外部 N 溝道 MOSFET 的漏極和源極端子上的電壓進行檢測。其優點是成本較低且開關通路中的電壓和功率損耗有所下降。一個內部高壓側驅動器負責控制外部 MOSFET 柵極。
兩個集成比較器在偏置電源至地的共模范圍內提供了雙級過流保護。慢速比較器具有 16ms 的響應時間，而快速比較器則可在 1μs 的時間里發生跳變。電路斷路器具有三種可選跳變門限：25mV、50mV 和 100mV。一個 ON 引腳用于控制 ON/OFF，并使電路斷路器故障復位。READY 引腳負責發出 MOSFET 正處于傳導狀態和電路斷路器已準備就緒的指示信號。LTC4213 可在 VCC = 2.3V 至 6V 的范圍內運作。
應用
- 電子電路斷路器
- 高壓側開關
- 熱板插撥
- 響應時間僅 1μs 的快速電路斷路器
- 三種可選電路斷路器門限
- 無需檢測電阻器
- 雙級過流故障保護
- 0V 至 6V 的負載電壓控制范圍
- 用于外部 N 溝道 FET 的高壓側驅動器
- 欠壓閉鎖
- 當電路斷路器進入待命狀態時 READY 引腳發出指示信號
- 采用小外形塑料 (3mm x 2mm) DFN 封裝
