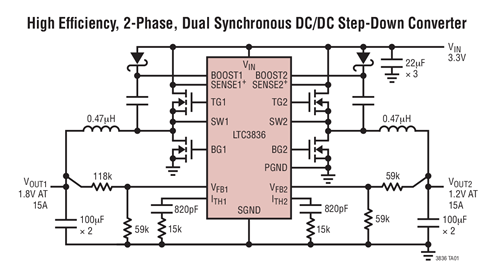

LTC?3836 是一款具有跟蹤功能的兩相、雙路輸出同步降壓型開關穩壓控制器，可利用極少的外部元件來驅動外部 N 溝道功率 MOSFET。由于采用了恒定頻率電流模式架構和 MOSFET VDS 檢測，因而免除了增設檢測電阻器的需要，并改善了效率。通過使兩個控制器異相工作，較大限度地降低了由輸入電容器的 ESR 所引起的功耗和噪聲。脈沖跳躍操作在輕負載條件下提供了高效率。97% 的占空比能力實現了低壓差操作，從而延長了電池供電型系統的工作時間。
工作頻率的可選范圍為 300kHz 至 750kHz，因而允許使用小的表面貼裝型電感器和電容器。對于那些對噪聲敏感的應用，可以從外部對 LTC3836 的工作頻率進行同步處理，同步范圍為 250kHz 至 850kHz。
LTC3836 具有一個內部 1ms 軟起動周期，該周期可利用一個外部電容器來延長。一個跟蹤輸入允許第二個輸出在啟動期間跟蹤第一個輸出。
LTC3836 采用纖巧的耐熱增強型 (4mm x 5mm) QFN 封裝和 28 引腳窄體 SSOP 封裝。 .
應用
- 通用型 3.3V 至 1.x 電源
- 單節鋰離子電池供電型設備
- 分布式 DC 電源系統
- 無需電流檢測電阻器
- 異相控制器減小了所需的輸入電容
- 全 N 溝道同步驅動
- VIN 范圍：2.75V 至 4.5V
- 恒定頻率電流模式操作
- 0.6V ±1.5% 電壓基準
- 低壓差操作：97% 占空比
- 用于頻率鎖定或調節的真正 PLL
- 可選的脈沖跳躍 / 連續操作模式
- 跟蹤功能
- 內部軟起動電路
- 電源良好輸出電壓監視器
- 輸出過壓保護
- 微功率停機模式：IQ = 6.5μA
- 纖巧型扁平 (4mm x 5mm) QFN 封裝和窄體 SSOP 封裝
