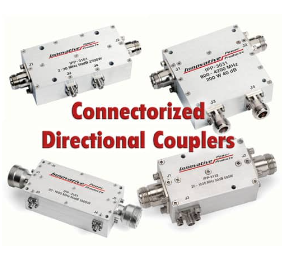

IPP-3155 連接器定向耦合器
IPP-3155 是一款 750 瓦（平均功率）定向耦合器，覆蓋 700-2000 MHz。（0.7 至 2 GHz。）。3.50 x 3.50 英寸耦合器的標稱耦合值為 40.0 dB，方向性 >20 dB，插入損耗 <0.15 dB，耦合平坦度為 +/-0.5，VSWR 小于 1.25:1。
查看 PDF 數據表
查看測試數據
下載 3D 模型 STP 文件 zip
IPP 定向耦合器可用于對多種應用中的射頻功率進行采樣，并可用作雙向耦合器 (DDC)、單向耦合器 (SDC) 和雙向耦合器 (BDC)。它們還可以定制以添加多個正向和反向功率采樣端口。

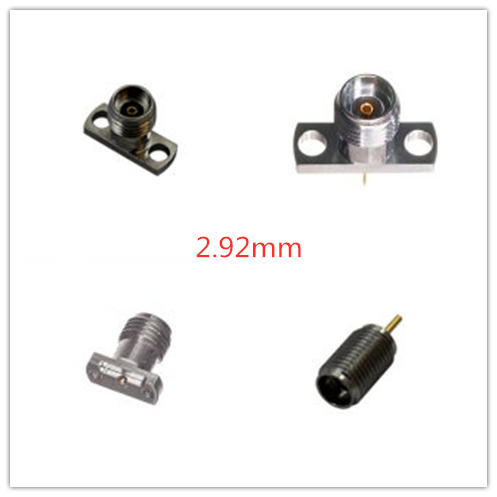

2.92毫米（K）連接器
應用領域
可用配件：
50歐姆密封
發射銷和電介質
發射圖釘/標簽
發射銷/制表符和電介質
電氣：
通過40.0 GHz的自由模式
低駐波比
DC至18.0 GHz…………1.10：1最大值
18.0至40.0 GHz……..1.15：1最大值
低射頻泄漏_ <-100 dB
低插入損耗
材料/構造：
外殼：鋼，符合ASTM A582的CRES合金UNS S30300，符合ASTM A967的鈍化
觸點：鈹銅（BeCu），符合ASTM B196的UNS C17300，符合MIL-G-45204或ASTM B488的鍍金
中心接觸捕獲：根據ASTM D5205用Ultem 1000進行兩次硬質珠捕獲，并且按照ASTM D1430進行KEL-F捕獲
連接器接口：根據MIL-STD-348，圖。323-1和323-2
凸起的金屬接地環，可實現360°金屬對金屬接觸
環境：
溫度：-55°C至+ 135°C
2.92mm（K）插孔（母）2孔.500長
型號編號 | 接受銷直徑 | 提供氣密密封 |
1014-07SF | .009 | 是 |
1014-21SF | .012 | 是 |
1014-25SF | .020 | 沒有 |
2.92mm（K）插孔（母）2孔.500長波導探頭
型號編號 | 接受銷直徑 | 提供氣密密封 |
1014-33SF |
2.92mm（K）插孔（母）2孔.550長
型號編號 | 接受銷直徑 | 提供氣密密封 |
1014-08SF | .009 | 是 |
1014-11SF | .012 | 是 |
1014-15SF | .020 | 沒有 |
2.92mm（K）插孔（母）2孔.550長波導探頭
型號編號 | 接受銷直徑 | 提供氣密密封 |
1014-27SF |
2.92mm（K）插孔（母）2孔.625長
型號編號 | 接受銷直徑 | 提供氣密密封 |
1014-01SF | .012 | 是 |
1014-05SF | .020 | 沒有 |
1014-09SF | .009 | 是 |
2.92mm（K）插孔（母）2孔.625長波導探頭
型號編號 | 接受銷直徑 | 提供氣密密封 |
1014-37SF |
2.92mm（K）插孔（母）2孔.625L現場可更換電纜連接器
型號編號 | 電纜 |
1002-10SF | .047 |
1002-15SF | .086 |
1002-16SF | .047 |
1002-17SF | .086 |
2.92mm（K）插孔（母）4孔.375平方
型號編號 | 接受銷直徑 | 提供氣密密封 |
1012-09SF | .009 | 是 |
1012-11SF | .012 | 是 |
1012-16SF | .020 | 沒有 |
1012-27SF | .012 | 是 |
1012-44SF | .020 | 沒有 |
2.92mm（K）插孔（母）4孔.375方波探頭
型號編號 | 接受銷直徑 | 提供氣密密封 |
1012-23SF | ||
1012-40SF |
2.92mm（K）插孔（母）4孔.500平方
型號編號 | 接受銷直徑 | 提供氣密密封 |
1012-01SF | .012 | 是 |
1012-05SF | .020 | 沒有 |
1012-22SF | .009 | 是 |
2.92mm（K）插孔（母）4孔.500方波探頭
型號編號 | 接受銷直徑 | 提供氣密密封 |
1012-21SF | ||
1012-24SF | ||
1012-57SF |
2.92mm（K）插孔（母）4孔.500SQ現場可更換電纜連接器
型號編號 | 電纜 |
1002-11SF | .086 |
1002-12SF | .047 |
1002-13SF | .086 |
1002-14SF | .047 |
2.92毫米（K）插孔（母）螺栓固定垂直發射
型號編號 | 接受銷直徑 | 提供氣密密封 |
10359-002J | 沒有 |
2.92mm（K）插孔（母）直接焊接電纜連接器
型號編號 | 電纜 |
10370-01G | .047 |
2.92mm（K）插孔（母）現場可更換電纜連接器
型號編號 | 電纜 |
1002-03SF | .047 |
1002-04SF | .086 |
2.92mm（K）插孔（母）螺紋插入
型號編號 | 接受銷直徑 | 提供氣密密封 |
1020-01SF | .012 | 是 |
1020-02SF | .020 | 是 |
1020-03SF | .009 | 是 |
1020-10SF | .009 | 是 |
2.92mm（K）插孔（母）螺紋插入式波導探頭
型號編號 | 接受銷直徑 | 提供氣密密封 |
1020-05SF |
2.92mm（K）插頭（公）2孔.500長
型號編號 | 接受銷直徑 | 提供氣密密封 |
1013-07SF | .009 | 是 |
1013-21SF | .012 | 是 |
1013-25SF | .020 | 沒有 |
2.92mm（K）插頭（公）2孔.550長
型號編號 | 接受銷直徑 | 提供氣密密封 |
1013-08SF | .009 | 是 |
1013-11SF | .012 | 是 |
1013-15SF | .020 | 沒有 |
2.92mm（K）插頭（公）2孔.625長
型號編號 | 接受銷直徑 | 提供氣密密封 |
1013-01SF | .012 | 是 |
1013-05SF | .020 | 沒有 |
1013-09SF | .009 | 是 |
2.92mm（K）插頭（公）2孔.625L現場可更換電纜連接器
型號編號 | 電纜 |
1001-10SF | .047 |
1001-15SF | .086 |
1001-16SF | .047 |
1001-17SF | .086 |
2.92mm（K）插頭（公）4孔.375平方
型號編號 | 接受銷直徑 | 提供氣密密封 |
1011-09SF | .009 | 是 |
1011-11SF | .012 | 是 |
1011-15SF | .020 | 沒有 |
2.92mm（K）插頭（公）4孔.375方波探頭
型號編號 | 接受銷直徑 | 提供氣密密封 |
1011-16SF |
2.92mm（K）插頭（公）4孔.500平方
型號編號 | 接受銷直徑 | 提供氣密密封 |
1011-01SF | .012 | 是 |
1011-05SF | .020 | 沒有 |
1011-07SF | .009 | 是 |
2.92mm（K）插頭（公）4孔.500SQ現場可更換電纜連接器
型號編號 | 電纜 |
1001-11SF | .086 |
1001-12SF | .047 |
1001-13SF | .086 |
1001-14SF | .047 |
2.92mm（K）插頭（公）直接焊接電纜連接器
型號編號 | 電纜 |
10270-01G | .047 |
10270-02G | .086 |
10270-04G | .141 |
10270-05G | .086低損耗 |
10270-06G | .141低損耗 |
2.92mm（K）插頭（公）現場可更換電纜連接器
型號編號 | 電纜 |
1001-03SF | .047 |
1001-04SF | .086 |
2.92mm（K）插頭（公）螺紋插入
型號編號 | 接受銷直徑 | 提供氣密密封 |
1021-01SF | .012 | 是 |
1021-02SF | .020 | 是 |
1021-09SF | .009 | 是 |
1021-10SF | .009 | 是 |
2.92mm（K）插頭（公）螺紋波導探頭
型號編號 | 接受銷直徑 | 提供氣密密封 |
1021-06SF |
重要參數
2.92mm毫米波連接器
2孔 0.500長型法蘭
2孔 0.550長型法蘭
2孔 0.625長型法蘭
4孔 0.375方型法蘭
螺紋垂直Launch
帶波導探針
