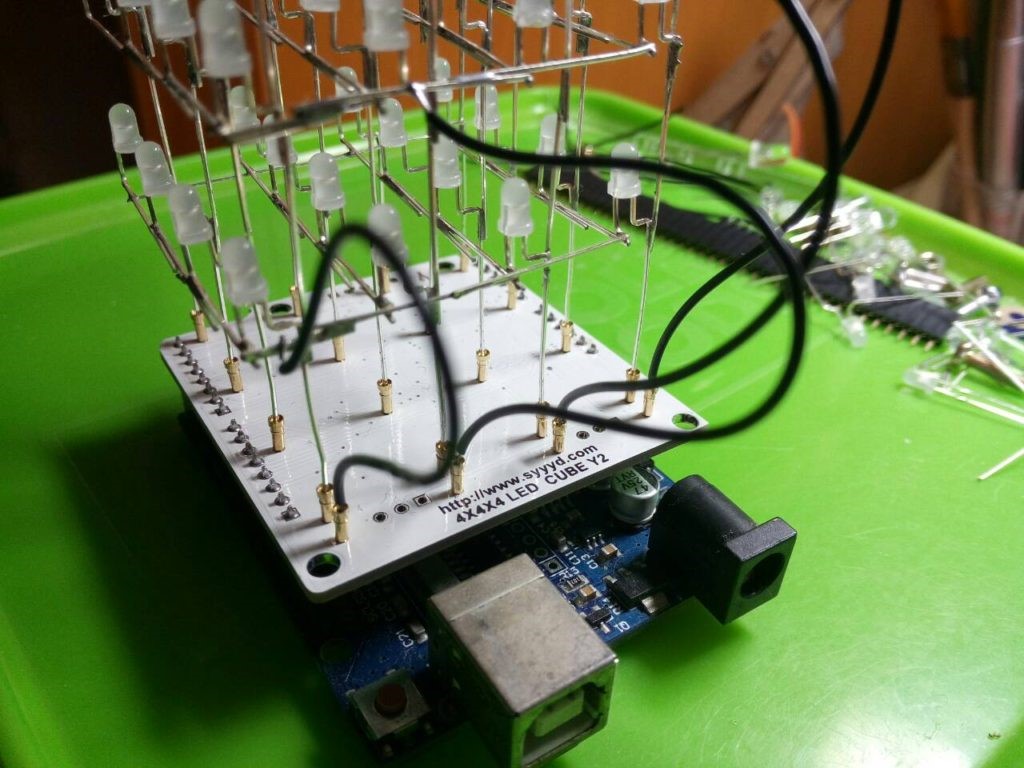

檢查所有的 LED 是否有正常發亮，彎折 LED，制作固定 LED 的模板，將圓孔母排針焊到電路板上，焊接公排針，焊接 LED。

UNO腳位D0~D13 & A0~A1 分別控制每一顆 LED，D0 控制的 LED 是靠近 D0 腳位那一顆，A1 腳位則是控制距離 D0 最遠的那一顆 LED。A2 控制頂層 LED，A5 則是控制底層 LED。

把所有的腳位都設定成 OUTPUT，才可以指定它要 HIGH 或 LOW。當指定它為 HIGH 時電位是 5V；當指定它為 LOW時電位是 0V，相對于 5V 而言可以把它視為是 GND。

在初始階段為了讓所有的 LED 都不亮，所以在 setup() 階段將 16只 LED 腳位都設為 LOW，并且將控制層面的 4 只腳位都設為 HIGH。此時 LED 受到逆向 5V 的電壓，但因 LED 可承受 5V 逆向偏壓，再加上 UNO 的輸出電流不大(每一腳位為 20mA)，所以 LED 不至于會燒毀。個人覺得這是一種為節省材料成本，但卻是非常冒險的電路做法，LED 稍有不慎短路，將會毀壞 Arduino 主板。

//2017-01-01 LED_Cube4_01.ino

#define CUBE_SIZE 4
#define PLANE_SIZE CUBE_SIZE*CUBE_SIZE
#define PLANE_TIME 20
#define LED_TIME 500

int LEDPin[] = {0, 1, 2, 3, 4, 5, 6, 7, 8, 9, 10, 11, 12, 13, A0, A1};
int PlanePin[] = {A2 , A3, A4, A5};

void setup()
{
  int pin;
  for (pin = 0; pin < PLANE_SIZE; pin++) {
    pinMode(LEDPin[pin], OUTPUT);
    digitalWrite(LEDPin[pin], LOW);
  }
  for (pin = 0; pin < CUBE_SIZE; pin++) {
    pinMode(PlanePin[pin], OUTPUT);
    digitalWrite(PlanePin[pin], HIGH);
  }
}

void loop()
{
  for (int plane = 0; plane < CUBE_SIZE; plane++)
  {
    digitalWrite(PlanePin[plane], LOW);
    for (int led = 0; led < PLANE_SIZE; led++)
    {
      digitalWrite(LEDPin[led], HIGH);
      delay(LED_TIME);
      digitalWrite(LEDPin[led], LOW);
    }
    digitalWrite(PlanePin[plane], HIGH);
    delay(PLANE_TIME);
  }
}
