聚豐項目 > 編程小鍵盤

編程小鍵盤

機械鍵盤，全鍵無沖，全背光。Mini身材，高度逼格。同時兼容Arduino硬件和市面上的客制化機械鍵盤驅動，GH60布局。Arduino帶來高度的可玩性，入門難度低，全部按鍵隨心自定義，宏也是信手拈來。更可貴的是帶有特色波輪，能進行各種快捷操作，同時特別的背光設計也能使得單獨控制每個燈光成為可能。喜歡就為我投上一票把。

淡淡的花香 淡淡的花香

分享
11 喜歡這個項目
團隊介紹

淡淡的花香 淡淡的花香

團隊成員

leo 工程師

分享
項目簡介
機械鍵盤，全鍵無沖，全背光。Mini身材，高度逼格。同時兼容Arduino硬件和市面上的客制化機械鍵盤驅動，GH60布局。Arduino帶來高度的可玩性，入門難度低，全部按鍵隨心自定義，宏也是信手拈來。更可貴的是帶有特色波輪，能進行各種快捷操作，同時特別的背光設計也能使得單獨控制每個燈光成為可能。喜歡就為我投上一票把。
硬件說明

在GH60和Arduino Micro的基礎上，設計了本作品。

故采用了ATMEGA32U4作為主控，雖然增加了成本，但是極大地增加了可玩性。

線路設計和Code見附件。

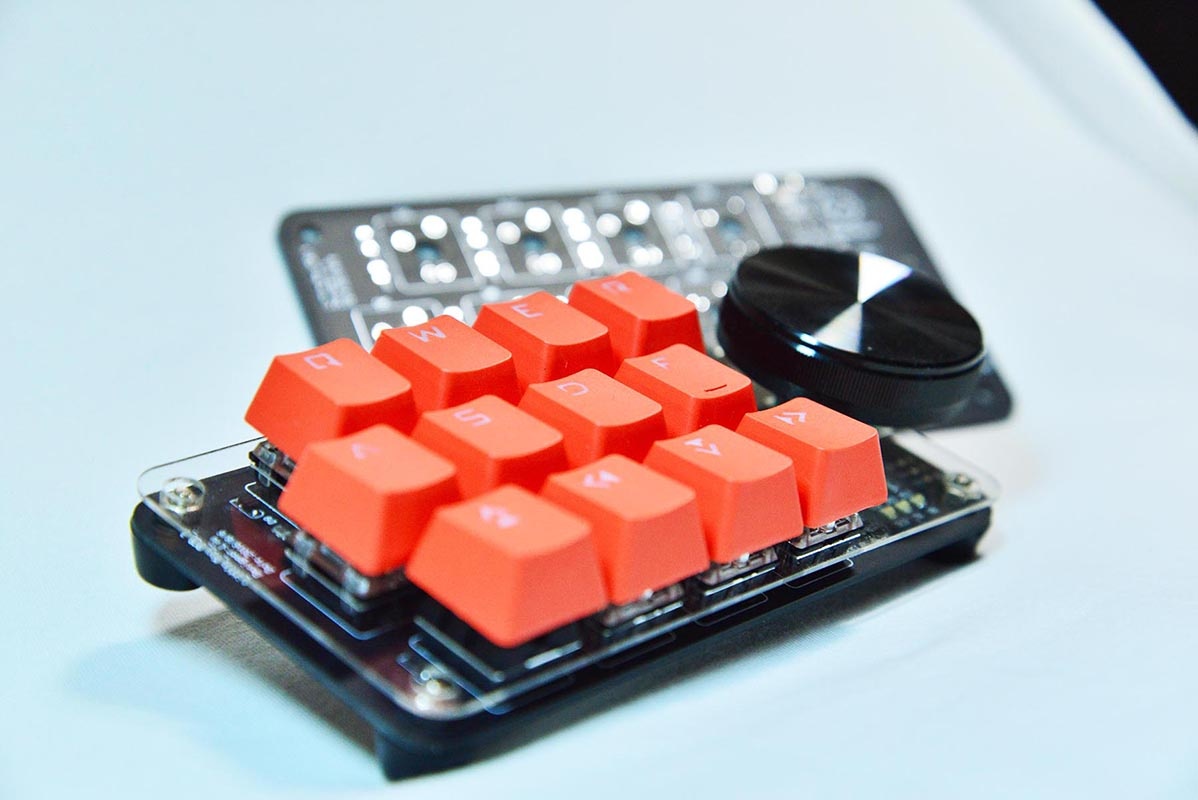

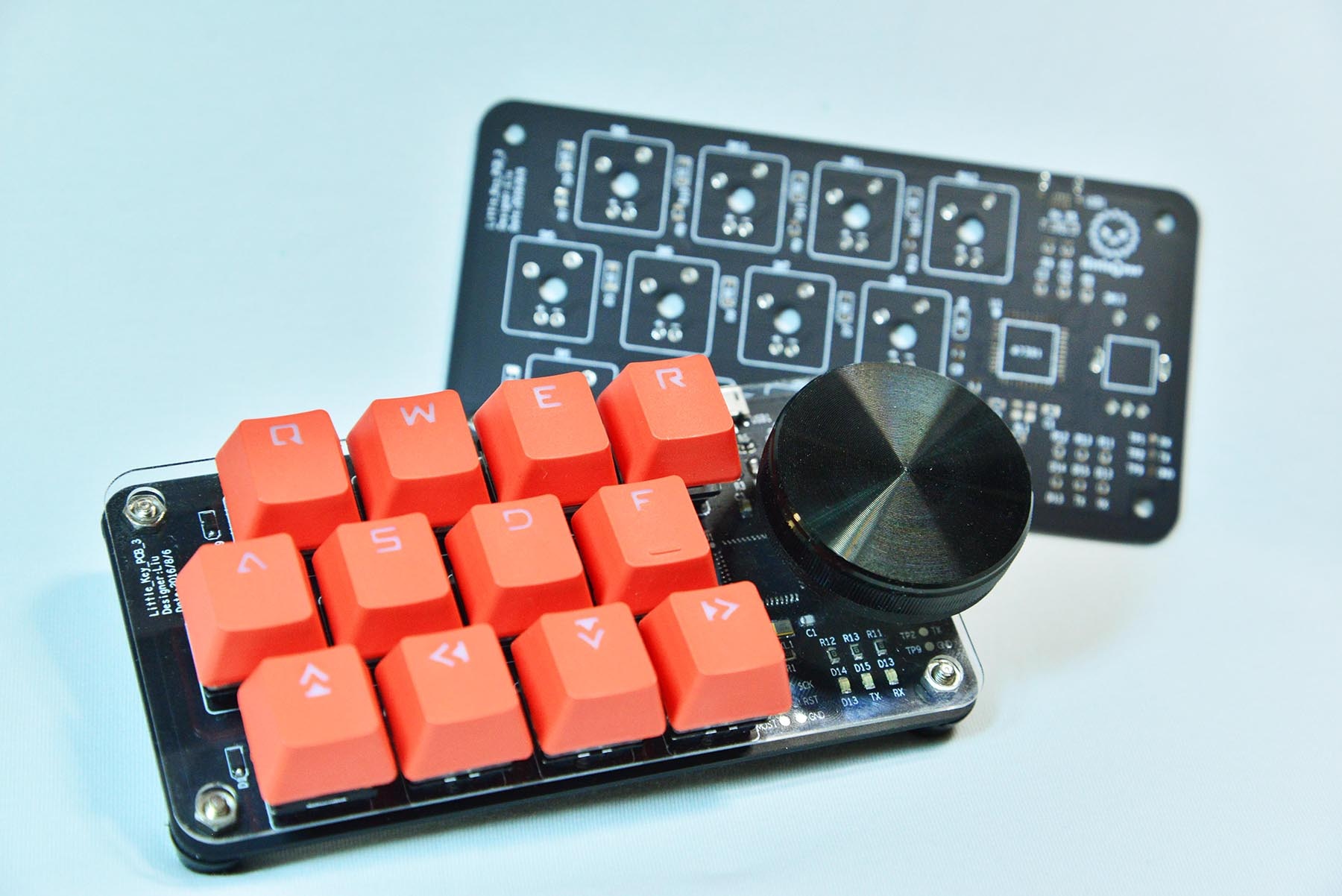

以下就是樣機的效果圖，采用microUSB的接口。


上方設置了亞克力保護板兼定位板，下面配置四顆防滑橡膠。

DSC_9496.JPG背光驅動和按鍵都是通過矩陣驅動，高效利用了各個管腳。帶有燒錄觸點，方便燒錄Boot。


軟件說明

基于Arduino地軟件平臺開發了第一代驅動。均通過掃描實現LED和按鍵的驅動。


演示效果

通過再燒錄代碼，能夠?qū)崿F(xiàn)按鍵的鍵值自定義、組合按鍵和按鍵宏。

同時，滾動波輪也能快速實現圖片的縮小放大、網頁的滾動等操作。

由于Arduino的開放性，更多的功能等待你的開發。

附件

（0.30 MB）下載
