使用WP3W-RK套件實現對低功耗遠距離門禁卡系統的供電。套件發射部分輸入電源使用標準USB2.0供電，對接收部分的電源輸出使用線性降壓實現對低電壓低功耗門禁卡系統的供電；遠距離門禁卡系統使用非接觸分時段通訊，擁有中斷睡眠模式可實現超低功耗，使用板載高Q值，高諧振天線，感應距離高達65mm，適用于多種復雜場合，識別響應速度快，穿透效果好。（本項目采用的是IDT 3W無線充電開發套件）

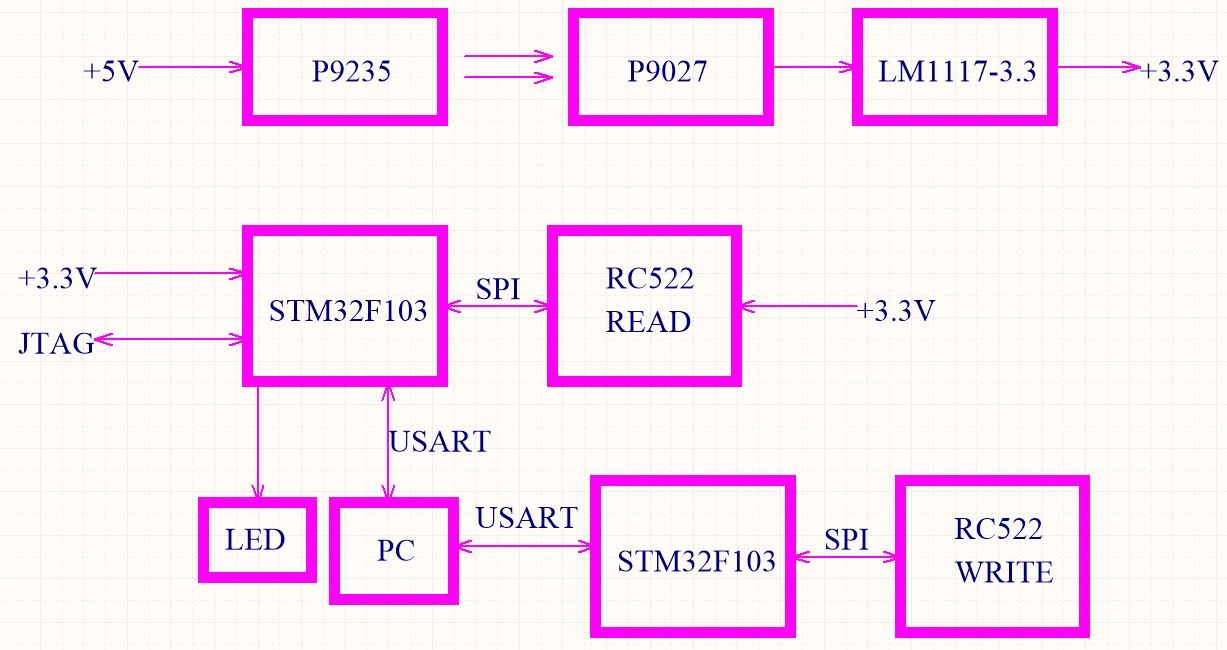

       硬件框圖如下圖所示，包括以下四個部分：供電部分，RFID門禁讀卡部分，RFID門禁寫卡部分，PC上位機部分。



   （1）供電部分：使用WP3W-RK無線輸電套件；系統采用標準usb2.0 5V輸入，對P9235 A-R發射模塊供電，無線輸電接收模塊P9027LP-R輸出5V電壓，再使用LM1117線性電源IC完成降壓3.3V，可滿足門禁系統供電需要。

   （2）RFID門禁讀卡部分：完成對RFID卡的卡號讀取，ROM加密讀取，實現開關門；此部分使用STM32F103 MCU作為主控，以SPI串行總線控制MF RC522 13.56MHz讀寫卡IC完成S50卡的卡號讀取，使用232串行通信向PC端上傳卡號，并讀取PC返回?cái)?shù)據來確定電磁門開關狀態（此處用LED替代）。
   （3）RFID門禁寫卡部分：完成對RFID卡的卡號讀取，ROM加密寫入，數據庫存儲；此部分使用STM32F103 MCU作為主控，以SPI串行總線控制MF RC522 13.56MHz讀寫卡IC完成S50卡的卡號讀取，并向PC端上傳卡號，并讀取PC返回?cái)?shù)據來更改卡內ROM存儲信息，顯示寫卡狀態。
   （4）PC上位機部分：完成用戶卡號數據存儲，MCU通訊管理；通訊用USB轉串口IC PL2303電平轉換完成與MCU通訊，并完成卡號和用戶的數據庫存儲和調用，實現信息同步，是整個系統的人機交互部分。

      部分硬件電路圖見附件。

電路圖.zip

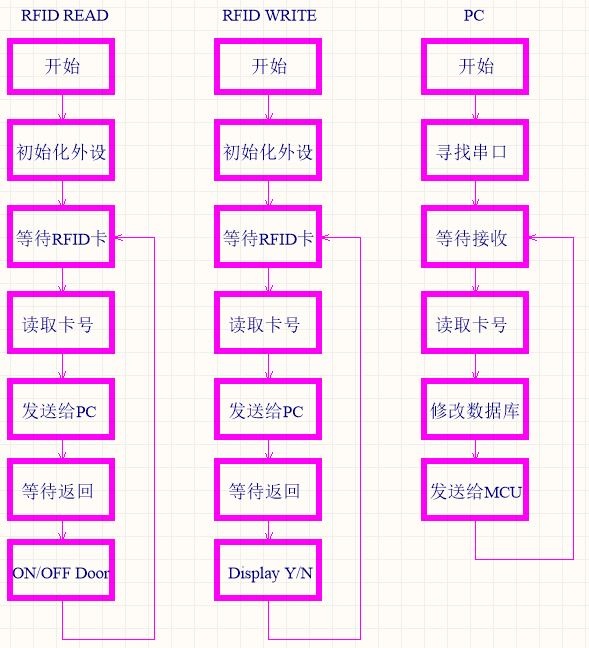

     軟件框圖如下圖所示，包括以下三個部分：RFID門禁讀卡部分，RFID門禁寫卡部分，PC上位機部分。

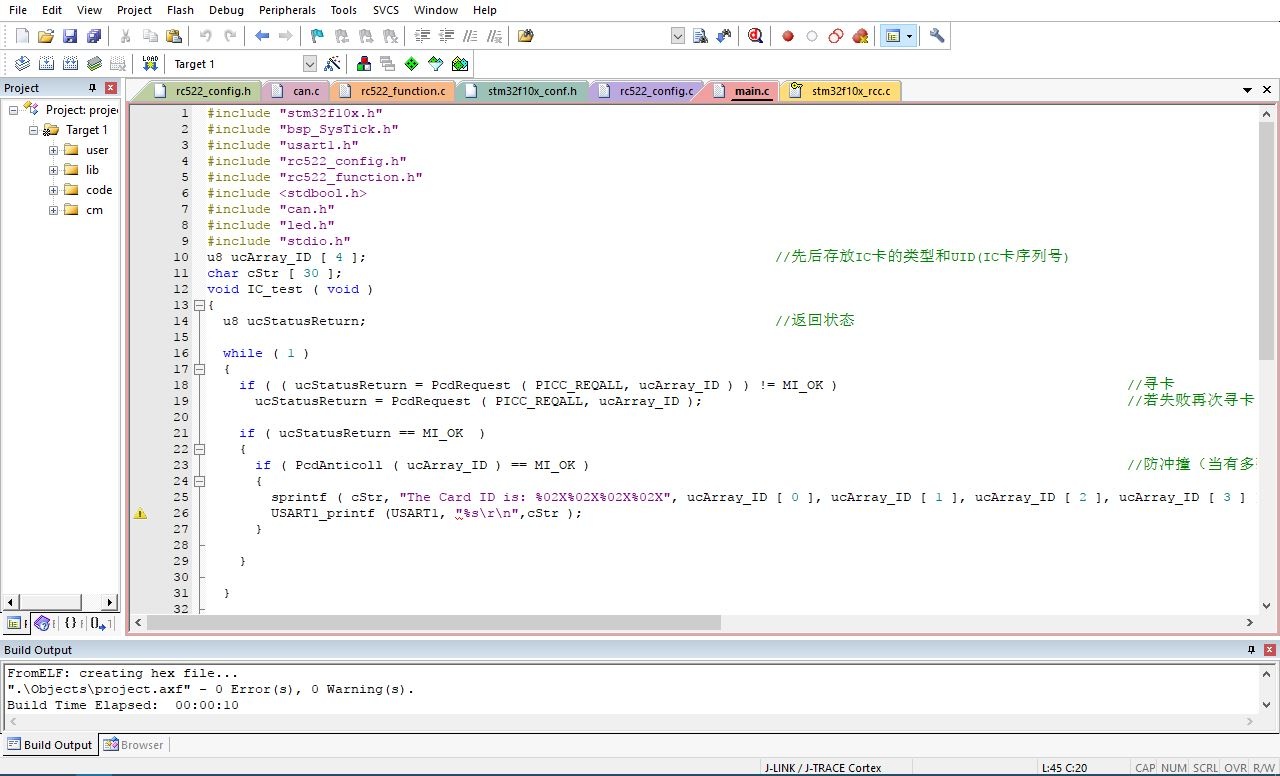

     MCU軟件的編輯，編譯使用Keil5 MDK-ARM開發平臺，可方便實現Cortex_M3內核開發和調試；系統部分運行代碼見附件。

運行代碼.zip

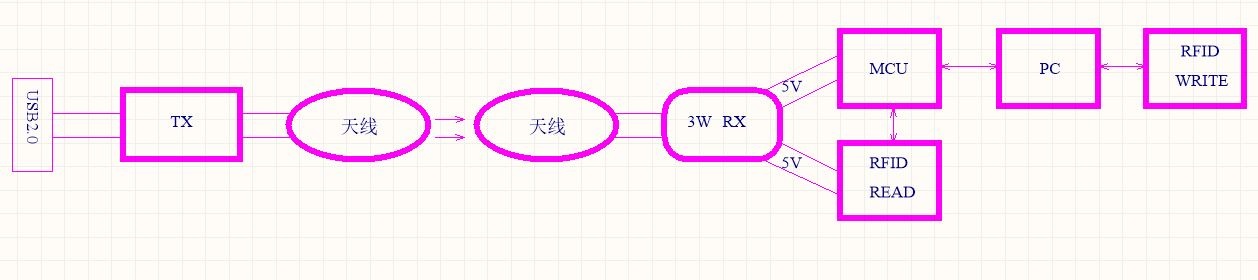

    系統功能框圖如下圖所示：

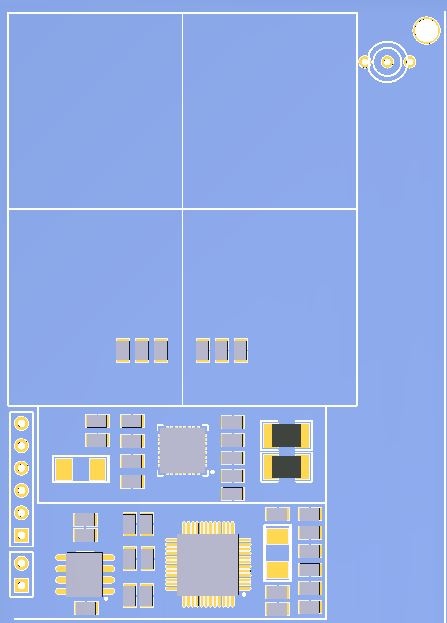

  由于PCB板還未焊接完成，這里只貼出PCB 3D圖，如下圖所示：



  演示效果情況只能用模塊來完成了，效果如下：
