      集成運放溫度測量電路

      2017-03-29 | doc | 203KB | 次下載 | 1積分

      資料介紹


      　　1.集成運放溫度測量電路

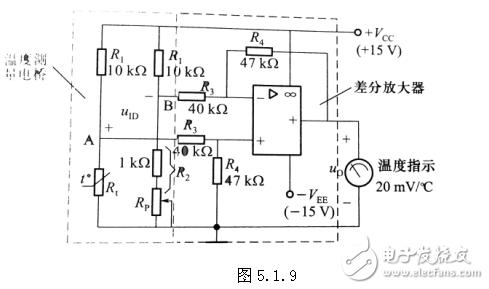

      　　由集成運放構成的溫度測量電路如圖5.1.9所示，集成運放輸出端所接電壓表用來指示所測溫度的大小。

      　　集成運放輸入端由R1、R2、Rt等組成的溫度測量電橋，Rt為正溫度系數溫度傳感器T-121，溫度在0~100℃范圍內變化，其阻值可以從1.63~3.4千歐范圍內線性變化。當溫度為0℃時，Rt=1.63千歐，調節Rp，使電橋平衡，A點與B點之間的輸出電壓UID=0，此時A點與B點對地電壓為

      　　UA=UB=VccRt/R1+Rt=15×1.63/（10+1.63V）=2.1V
