兩方面講解CCFL控制器中門限的確定

　　CCFL是在LED風靡照明領域前的一種主流照明技術，其在性質上與LED有著許多相似之處，都擁有高功率、高亮度、低能耗的特點，同樣也被大量應用在顯示器及照明領域。本文將為大家介紹DS3xxxCCFL控制器中LCM和OVD的門限如何確定，以及門限的定義。

　　LCM和OVD門限及其對應的基準

　　CCFL控制器的種類很多，DS3881、DS3882、DS3984、DS3988、DS3991、DS3992和DS3994CCFL（冷陰極熒光燈）控制器的每個通道都有兩路輸入：LCM用于燈管電流監測，OVD用于過壓檢測。LCM和OVD對應有4個門限。LCM和OVD引腳均具有一個內部直流偏壓VDCB，對于DS3881和DS3882，該偏壓為1.1V；對于DS3984、DS3988、DS3991、DS3992和DS3994，偏壓為1.35V。門限可以以VDCB或信號地（GND）為參考。

　　根據所采用的電壓基準不同，在數據資料中規定的門限值似乎有所不同，盡管實質上它們是相同的。在DS3881、DS3882、DS3984和DS3988的數據資料中，這4個門限以VDCB為參考。在DS3991、DS3992和DS3994的數據資料中，這4個門限以地為參考，所以包含VDCB。例如，數據資料中給出的DS3984的燈調節門限（典型值）相對于VDCB為1.0V，而相對于VDCB為1.35V。在DS3994的數據資料中，相同參數值為2.35V，而該值是以信號地為參考。所以，DS3984和DS3994的燈調節門限實際是相同的。

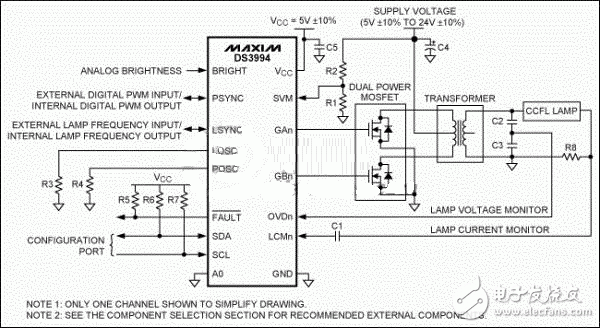

　　圖1每個通道驅動一個燈管的典型工作電路
