本文應用MSTAR公司推出的MST717C顯示驅動芯片驅動TFT液晶顯示屏，作為車載多媒體信息顯示終端，具有成本低廉、顯示效果好、應用簡單等特點。
　　重點講述了MST717C外圍電路的設計以及基于MSTAR公司Maria軟件架構的開發，對TFT液晶顯示屏驅動開發者具有一定的幫助作用。
　　目本文采用臺灣晨星（MSTAR）公司針對中小型液晶屏開發的MST717C系列芯片，具有視頻解碼（VIDEO Decoder）能力，支持多種模擬視頻信號輸入，內置縮放引擎，內置51-MCU，16色OSD顯示等功能，非常適合于車載多媒體顯示終端應用。

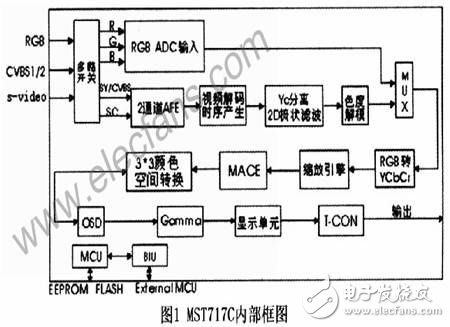

　　1 系統總體設計
　　MST717C支持NTSC、PAL、SECAM視頻制式信號輸入，內置2D梳狀濾波器，2路CVBS輸入，2路S-VIDEO輸入，支持模擬RGB輸入（如來自于PC機的模擬VGA信號）。所支持的視頻制式如480i、480p、576i、576p、720p、1080i，模擬 RGB信號分辨率支持640×480、800×480、800×60-0。內置亮度（Brightness）、對比度（Contrast）、飽和度 （SaturaTIon）和灰度（Hue）調節，內置3通道GAMMA曲線調節，內置縮放引擎，最大可以支持1366×768分辨率。數字PWM控制器，可編程控制40～70kHz頻率范圍數據使能，行同步信號輸出，150～300Hz頻率范圍場同步信號輸出。內置51-MCU，3線串行總線接口，內置硬件I2C、SPI，支持16色256個可編程字符OSD。
　　
　　2 系統硬件設計
　　2．1 MST717C外圍電路
　　模擬視頻信號輸入都需要對地進行阻抗匹配，如圖2為模擬RGB輸入阻抗匹配電路，輸入信號先通過一個120R的磁珠隔離高頻噪聲，然后進行75 Ω對地阻抗匹配與35 Ω輸入阻抗匹配，靠近芯片端放置47nF陶瓷電容耦合輸入。對于CVBS同樣需要進行對地阻抗匹配與輸入阻抗匹配，典型值為62Ω或75Ω，耦合電容可以選用0．1 μF陶瓷電容。
