      基于單片機的位移測量傳感器電路設計

      2017-12-01 | rar | 0.3 MB | 次下載 | 免費

      資料介紹

      　　常規的測試儀器儀表和控制裝置被更先進的智能儀器所取代，使得傳統的電子測量?jī)x器在遠離、功能、精度及自動化水平定方面發生了巨大變化，并相應的出現了各種各樣的智能儀器控制系統，使得科學實驗和應用工程的自動化程度得以顯著提高。

      　　本文設計的電子秤以單片機為主要部件，用匯編語言進行軟件設計，硬件則以差動變壓器式（LVDT） 位移傳感器為主，測量0~10mm.傳感器輸出的電量是模擬量，數值比較小達不到 A/D 轉換接收的電壓范圍。所以送 A/D 轉換之前要對其進行前端放大、整 形濾波等處理。然后，A/D 轉換的結果才能送單片機進行數據處理并顯示。

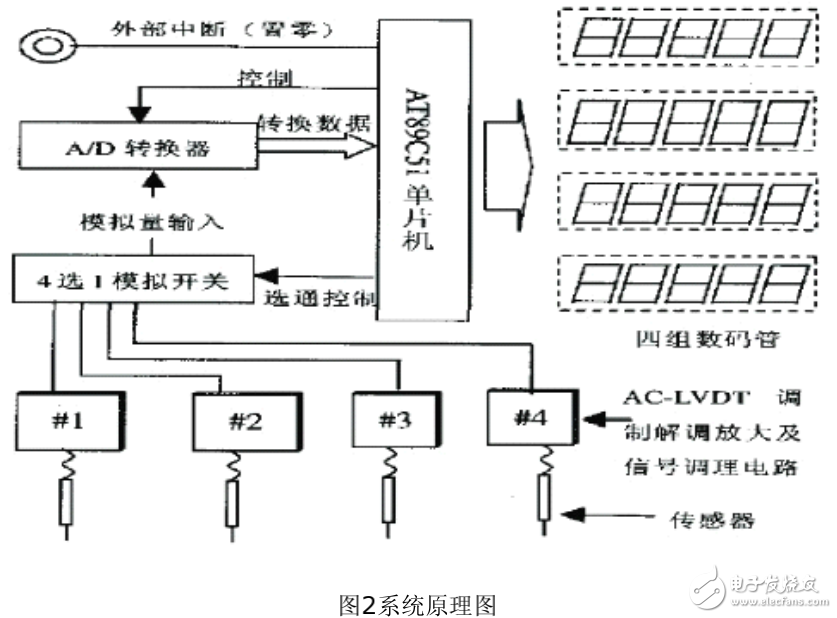

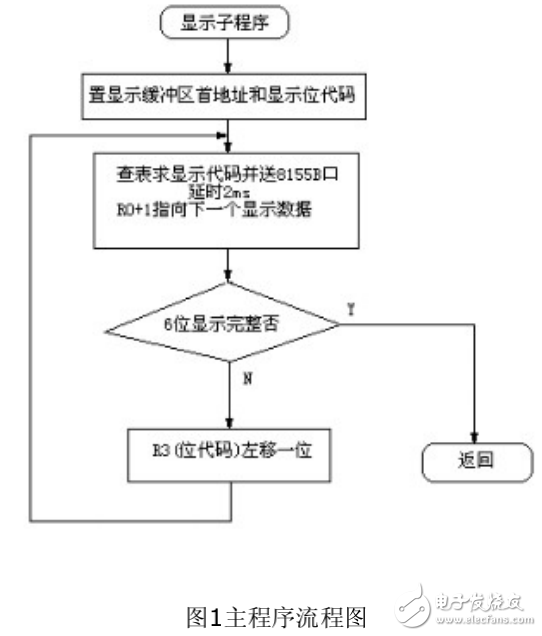

      　　本系統采用內含4KB 程序存儲器的 8位單片微型計算機89C51，其內部4KB程 序存貯器可以滿足本系統的需求，同時可以較大限度地減少外圍器件；按照有效量程和精度，本系統選用國內廠家的配套產品 AC-LVDT 傳感器；使用四組（每組5個）LED 七段數碼管同時顯示四路測量值；用于過程控制的信號采樣應較快，應采用較高速的 A/D 轉換器。主程序流 程圖、系統原理圖分別如圖1、圖2所示。

      基于單片機的位移測量傳感器電路設計
      基于單片機的位移測量傳感器電路設計
