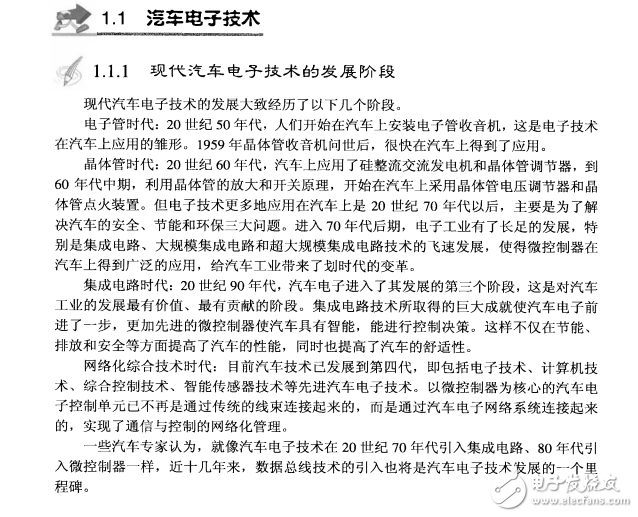

CAN總線的工作原理

　　CAN總線使用串行數據傳輸方式，可以1Mb/s的速率在40m的雙絞線上運行，也可以使用光纜連接，而且在這種總線上總線協議支持多主控制器。CAN與I2C總線的許多細節很類似，但也有一些明顯的區別。

　　當CAN總線上的一個節點（站）發送數據時，它以報文形式廣播給網絡中所有節點。對每個節點來說，無論數據是否是發給自己的，都對其進行接收。每組報文開頭的11位字符為標識符，定義了報文的優先級，這種報文格式稱為面向內容的編址方案。在同一系統中標識符是唯一的，不可能有兩個站發送具有相同標識符的報文。當幾個站同時競爭總線讀取時，這種配置十分重要。

　　當一個站要向其它站發送數據時，該站的CPU將要發送的數據和自己的標識符傳送給本站的CAN芯片，并處于準備狀態；當它收到總線分配時，轉為發送報文狀態。CAN芯片將數據根據協議組織成一定的報文格式發出，這時網上的其它站處于接收狀態。每個處于接收狀態的站對接收到的報文進行檢測，判斷這些報文是否是發給自己的，以確定是否接收它。

　　由于CAN總線是一種面向內容的編址方案，因此很容易建立高水準的控制系統并靈活地進行配置。我們可以很容易地在CAN總線中加進一些新站而無需在硬件或軟件上進行修改。當所提供的新站是純數據接收設備時，數據傳輸協議不要求獨立的部分有物理目的地址。它允許分布過程同步化，即總線上控制器需要測量數據時，可由網上獲得，而無須每個控制器都有自己獨立的傳感器。
