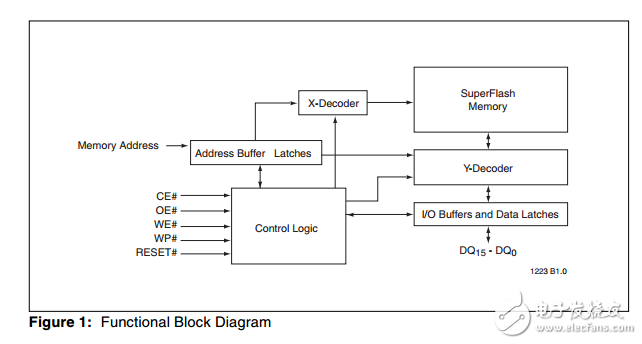

sst39vf160x和sst39vf320x設備100萬x16和2M的X16，分別為CMOS多用閃光加（強積金+）與SST的專有制造，高性能CMOS的SuperFlash技術。分裂柵單元設計和厚氧化物隧道注入器與其他方法相比，具有更好的可靠性和可制造性。的sst39vf160x / 320x寫（編程或擦除）以2.7 - 3.6V的電源供應。這些設備符合JEDEC標準管腳為X16的記憶。配備高性能的Word程序，該sst39vf160x / 320x器件提供了一個典型的wordprogram時間7μ秒。這些設備使用的切換點或數據#投票表明程序運行完成。為了防止無意寫入，他們有片上硬件和軟件數據保護方案。設計，制造和廣泛的應用測試，這些設備提供保證具有典型的耐力100000個周期。數據保留率超過100年。的sst39vf160x / 320x器件適用于需要方便和經濟的更新程序，配置應用程序或數據存儲器。對于所有系統應用，它們顯著地提高了性能和可靠性，同時降低了功耗。它們?cè)诓脸途幊踢^(guò)程中使用的能源比其他閃存技術要少。所消耗的總能量是所施加的電壓、電流和應用時間的函數。因?yàn)閷?duì)于任何給定的電壓范圍，使用更少的SuperFlash技術電流程序并擦除時間短，消耗的總能量在任何擦除或編程操作比其他閃存技術。這些設備還提高了靈活性，同時降低了程序、數據和配置存儲應用程序的成本。的SuperFlash技術提供固定的擦寫次數，獨立的擦除/編程周期已發生。因此，系統軟件或硬件不必按照其他閃存技術進行修改或降級，它們的擦除和程序時間隨著累積擦除/程序周期的增加而增加。為了滿足高密度，表面貼裝的要求，sst39vf160x / 320x是提供48引腳TSOP和48球TFBGA封裝。參見PIN作業的圖2和圖3。
