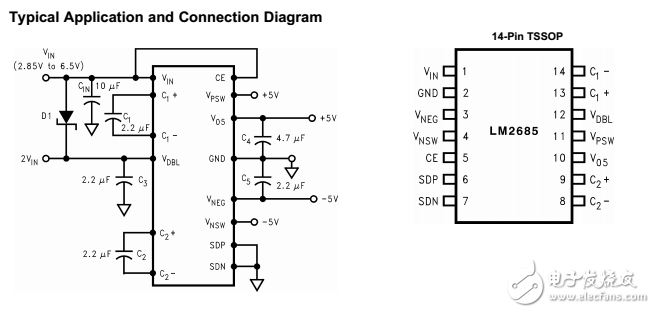

描述
lm2685 CMOS電荷泵電壓轉換器的輸入電壓倍增器，+輸入電壓在±2.85v范圍+ 6.5v 5V穩壓器、逆變器。五低成本電容器在電路提供高達50mA的輸出電流在+5V（±5%），為15mA和在?5V。的lm2685工作在130 kHz的開關頻率，降低輸出電阻和電壓紋波。與工作電流只有800μ一（運行效率大于80%和6μ大部分荷載）的典型關斷電流的lm2685是理想的用于電池供電系統。該裝置是在一個小的14引腳TSSOP封裝。
特征
+5伏穩壓輸出
?反轉V05（+5）來vneg（?5V）
?雙輸入電源電壓
?TSSOP - 14封裝
?80%典型轉換效率在25ma
?2.85V的至6.5V輸入電壓范圍
?獨立關閉控制引腳
