在許多應用中，都要求前端轉換器具備寬輸入電壓范圍和高效率。由于在寬輸入電壓范圍時效率較低，因此大多數PWM DC-DC轉換器都不能滿足這些要求。因其電壓增益特性和小開關損耗特點，人們提出使用LLC來實現高效率和寬輸入電壓范圍要求「1」。這篇應用報告為您介紹對LLC諧振回路電流的分析。文章討論和比較了功率電阻、電流變換器和電流探針三種電流測量方法，并介紹了這些電流測量方法的優點、缺點和應用情況。實驗結果與理論分析相一致。
　　1引言
　　LLC是前端DC-DC轉換器的最佳備選項，它可以滿足寬輸入電壓范圍和高效率要求。UCC25600專為使用諧振拓?fù)浣Y(jié)構的DC/DC應用而設計，特別是LLC半橋諧振轉換器。這種高度集成的控制器只有8支引腳，并使用小尺寸封裝，它可以極大簡化系統設計和布局，同時還可以縮短產品上市時間「2」。因此，我們把LLC半橋諧振轉換器作為一個例子，來分析諧振回路電流。
　　2諧振回路電流分析

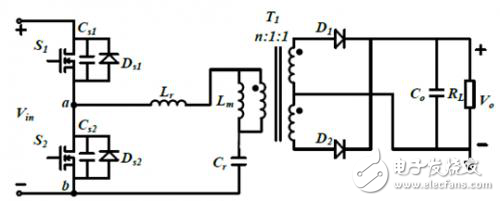

　　圖1為一個LLC諧振半橋轉換器電路。
　　S1和S2為一次MOSFET. CS1和CS2為MOSFET漏極和源極之間的寄生電容器。
　　DS1和DS2為MOSFET的體二極管。
　　Lr和Cr為諧振電感器和諧振電容器。
　　Lm為變壓器的磁電感器。
　　n為一次和二次線圈的匝數比二次整流器包含D1和D2. CO為輸出電容器。
　　RL為負載。
　　Vin為輸入電壓，而VO則為輸出電壓。
　　
　　圖1 LLC諧振半橋轉換器
　　LLC諧振轉換器共有2個諧振頻率：一個由Lr和Cr產生，如方程式1所示；另一個由Lr、Lm和Cr產生，如方程式2所示。一般而言，按照設計，正常輸入電壓時LLC工作在fr頻率下，從而實現最佳效率。開關頻率大于fr.一次MOSFET的ZVS可以實現，但是二次二極管的ZCS無法實現；它被稱作LC串聯諧振。當開關頻率低于fr但高于fm時，可以同時實現ZVS和ZCS.由于某個時間內會出現Lr、Lm和Cr諧振，因此它被稱作LLC串聯諧振。在參考文獻「3」中，大部分負載范圍的開關頻率均低于fr，因此本應用報告會對頻率低于fr的工作情況進行分析。
