iButton（信息鈕扣）的物理結構是一個封裝在扁圓型不銹鋼外殼里的直徑為16 mm、厚度為3～6 mm的微型計算機晶片，是一種攜帶自動識別號的電子數據標簽。先進的設計理念及封裝形式賦予了iButton超強的抗沖擊、防靜電、防腐蝕、防水、防摩擦等性能，具有IC卡、磁卡等信息載體無法比擬的優勢;極大地滿足系統在可靠性、穩定性方面的要求，可確保十年以上的使用壽命。在以 LPC2214設計的點檢機中，iButton得到了充分的應用。下面以DS1990A為例，對其與LPC2214之間一線串行通信方式進行研究。
　　1 DS1990A的性能特點
　　堅固耐用的iButton具有優秀的環境適應能力，可防塵、防潮和防震。這種緊湊的鈕扣外形使其自動對準相應的探測器，易于人工操作使用。各種附件使DS1990A在巡檢、物流等現代化管理系統中具有不可替代的作用。其主要性能指標如下：
　　工廠刻入的64位ROM包括48位唯一序列碼、8位CRC校驗碼和8位家族碼（01H）。
　　通過單線與主機進行數據通信，傳輸速率可達16.3 kbps。
　　標準16 mm直徑和1Wire協議保證了與其他iButton產品的兼容性。
　　讀取時間可在5 ms 以內。
　　溫度范圍-40～+85℃
　　2 DS1990A與LPC2214硬件接口設計
　　1-Wire是在一條總線上連接1個主控器和多個從機設備的系統。在任何情況下，DS1990A都是從機設備，而總線控制器常由微控制器充任。1-Wire總線定義了1根信號線，所以讓總線上每個設備都在適當?shù)臅r(shí)刻運行。DS1990A為漏級開路輸出，總線主控制器可以采用與其一致的等效電路。在主控制器端需加1個上拉電阻，在短距離傳輸情況下上拉電阻約為5 kΩ。1個多點系統由1個1-Wire總線和連接在上面的多個從機設備組成。
　　1-Wire單總線的閑置狀態為高電平。不管是何種原因，當傳輸操作過程需要暫停下來，且要求傳送過程還能繼續時，總線必須處于閑置狀態;如果情況不是這樣或者總線保持低電平超過120 μs，那總線上的所有器件將要復位。

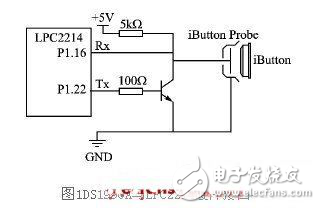

　　DS1990A與LPC2214的接口電路如圖1所示。由于LPC2214 P0口都已被點檢機其他部分占用，P1口均有上拉電阻，并非開漏輸出，因此需有2個I/O口接iButton。LPC2214的P1.22口接Tx，用作輸出;P1.16口接Rx，用作輸入。
　　
　　3 軟件設計
　　DS1990A內建ROM僅由單根數據線訪問。依據Dallas的1-Wire協議，可以從中提取48位序列碼，8位家族碼和8位 CRC校驗碼。1-Wire通信協議規定，總線的收發按照特殊時隙下的總線狀態進行，由主機發出的同步脈沖下降沿初始化;所有數據讀寫都按照低位在前的原則。
　　DS1990A在1-Wire總線上的數據訪問命令流程依次為：初始化、ROM功能命令、讀取數據。
　　3.1 初始化及應答
　　1-Wire總線上所有的傳輸操作均由初始化序列開始。初始化序列由主機發出的復位脈沖（Reset Pulse）和從機發出的在線應答脈沖（Presence Pulse）組成。一個復位脈沖緊跟一個在線應答脈沖表明DS1990A就緒，可執行恰當?shù)腞OM命令進行數據收發。

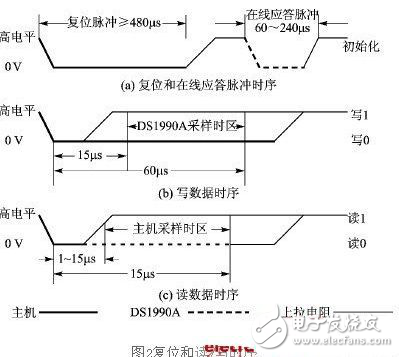

　　復位和在線應答脈沖時序如圖2（a）所示，主機發送（Tx）一個復位脈沖（一個至少480 μs的低電平），然后釋放信號線進入接收模式（Rx）。此時，1-Wire總線被5 kΩ上拉電阻拉至高電平，當檢測到數據線上信號的上升沿后，DS1990A等待（tPDL，15～60 μs），然后發送在線應答脈沖（tPDL，15～60 μs）。
　　
　　3.2 讀寫操作
　　一旦主機檢測到應答脈沖，就可以發出ROM功能命令。所有ROM操作命令的長度為8位。Read ROM的命令為［33H］或［0FH］，此命令允許總線主控器讀取DS1990A的8位家族碼、唯一的48位序列碼和8位CRC校驗碼。此命令僅當總線上只有一個DS1990A設備時可以使用。若總線上的從機設備超過一個，當各設備同時發送時將會引發數據沖突。Search ROM的命令為［F0H］，此命令允許總線主控器采用排除法來確認總線上所有設備的64位ROM碼。
　　讀/寫時隙的定義如圖2（b）、（c）所示，主機將數據線置低初始化所有時隙。在數據線的下降沿，通過觸發DS1990A中的延時電路使得DS1990A與主機同步;在寫時隙期間，延時電路決定何時DS1990A對數據線進行采樣。至于讀數據的時隙，如果傳輸?shù)氖恰?”，延時電路將繼續被置低近15 μs，然后被置高;如果數據位是“1”，則iButton保持讀數據的時隙不變。
　　3.3 關鍵代碼及實現
　　主機和iButton的通信是通過初始化、寫數據時序、讀數據時序完成的，命令和數據的各個字節均由最低有效位開始逐位傳送。在程序中，先初始化LPC2214的Time1定時器，將其定時時間設定為10 μs，Delay子程序的作用是使其延遲time倍的10 μs。Reset、WriteByte、ReadByte分別是初始化、讀、寫1字節的子程序。在指針型函數*GetButtonID中，將iButton的64位序列碼保存在ButtonID數組中，最后返回指向這個數組的指針。
　　結語
　　本文提供的DS1990A與LPC2214在嵌入式實時操作系統μC/OSII中的接口的軟硬件設計，已在智能點檢機中推廣應用。隨著相關技術的發展，iButton信息識別技術在工業領域的應用會越來越廣泛，其經濟作用會越來越大.
?
