MPC755是Freescale公司開發的PowerPC系列微處理器中具有卓越性能的G3代產品。本文介紹了以MPC755為核心的嵌入式計算機系統的結構框架、主要芯片、地址空間分配、實現難點，以及系統的調試方法和啟動過程。該嵌入式系統處理能力優越，內核最高處理能力可達733MIPS，可用于語音處理、路由器、無線接入、VoIP、軟交換等。
　　伴隨著信息化時代的來臨，嵌入式系統在通信中的應用越來越廣泛，人們對帶寬的需求越來越高，而新業務要求嵌入式系統具備更強的處理能力。本文以MPC755為核心，構建了一個功能強大、高度模塊化、實時性強、具備高度可擴展性的嵌入式計算機系統，可用于語音處理、路由器、無線接入、VoIP、軟交換等眾多場合。因?yàn)镸PC755具有并行執行數條指令、簡單指令的快速執行、流水線操作等優點，所以該系統處理能力優越，內核最高處理能力可達733MIPS。通過主/PCI橋MPC107擴展了多種通訊協議處理接口，符合多種RTOS（實時操作系統，如VxWorks、嵌入式Linux等）對其運行平臺的要求。
　　MPC755處理器
　　MPC755是一種32位超標量微處理器，遵循了PowerPC處理器架構，有著與PowerPC完全相同的指令集。芯片集成了6個獨立的執行單元（2個整數單元、1個加載/存儲單元、1個雙精度浮點單元、1個系統寄存器單元和1個跳轉處理單元），在一個時鐘周期內最多可以同時執行6條指令。
　　MPC755內嵌了獨立的32K字節指令和數據高速緩存，以及指令和數據內存管理單元（MMU）。L2 Cache（二級高速緩存）控制單元最大可外接1M字節SRAM，用作二級高速緩存?？偩€接口單元向外引出60X總線，可以外接具有60X總線的設備。當內核工作在400MHz時，性能高達733MIPS。MPC755還包含了一個性能監視器、一個遵循IEEE1149.1標準的JTAG調試接口、以及溫度管理單元等（MPC755功能結構見圖1）。
　　

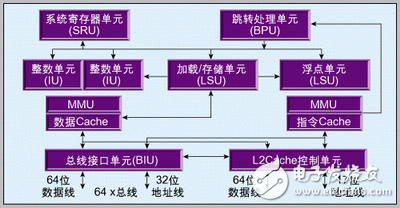

　　圖1：MPC755結構框圖
　　MPC755在引腳定義和軟件代碼上都向下兼容，核心電壓為2.0V，I/O電壓3.3V/1.8V可選。MPC755內核的最高頻率是400MHz。系統時鐘通過SYSCLK0引腳輸入，經過PLL電路倍頻，產生內核時鐘，即主頻。引腳PLL_CFG［0:3］在系統上電時的配置值（本設計中是0b‘1010） 決定了倍頻系數。
　　系統總體設計
　　圖2是基于MPC755的嵌入式計算機的系統框圖。由圖可見，MPC755的接口擴展主要依賴于主/PCI橋--MPC107。MPC755本身只外接了二級緩存，以提高系統性能。而其它接口都從MPC107引出，包括一個串口，一個10M/100M自適應網口，I2C口等。串口和網口符合多種RTOS對運行平臺的要求，且在硬件上滿足了嵌入式系統的兩種主要調試手段（串口調試和以太網調試），應用開發相當容易。PMC槽使系統具備較強的現場可擴展性，可滿足不同的應用需求。
　　
　　圖2：基于MPC755的系統框圖
