      ATT7026A用戶手冊(中文)

      2011-07-11 | pdf | 648 KB | 次下載 | 免費

      資料介紹

      ?

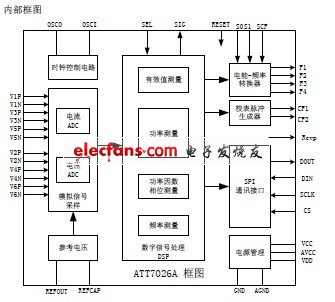

      ATT7026A是一顆高精度三相電能專用計量芯片，適用于三相三線和三相四線應用。ATT7026A集成了六路二階sigma-delta ADC、參考電壓電路以及所有功率、能量、有效值、功率因數以及頻率測量的數字信號處理等電路。ATT7026A能夠測量各相以及合相的有功功率、無功功率、視在功率、有功能量以及無功能量，同時還能測量各相電流、電壓有效值功率因數、相角、頻率等參數，充分滿足三相復費率多功能電能表的需求。詳細數據定義請參考2.23參數輸出部分。ATT7026A支持電阻網絡校表以及軟件校表兩種校表方式。電阻絡校表適用于電壓通道采用電阻網絡取樣的系統應用，通過簡單的調節電阻網絡就可以將系統誤差校正在1級表的要求以內。而軟件校表是通過相關的校表寄存器對增益、相位進行償，可以將系統誤差校正在0.5級表的要求以內。有功、無功電能脈沖輸出CF1、CF2提供瞬時有功、無功功率信息，可以直接接到標準表，進行誤差校正。詳細校表方法請參考三部分校表方法。
      ATT7026A提供一個SPI接口，方便與外部MCU之間進行計量參數以及校表參數的傳遞。
      SPI具體規格參見后面第四部分的詳細說明。所有計量參數都可以通過SPI接口讀出。
      ATT7026A內部的電壓監測電路可以保證加電和斷電時正常工作。
