發視頻資料介紹
1、產品簡述玻璃放電管（強效放電管、防雷管）是 20 世紀末新推出的防雷器件，它兼有陶瓷氣體放電管和半導體過壓保護器的優點：絕緣電阻高（≥108Ω）、極間電容小（≤0.8pF）、放電電流較大（最大達 3kA）、雙向?qū)ΨQ性、反應速度快（不存在沖擊擊穿的滯后現象）、性能穩定可靠、導通后電壓較低，此外還有直流擊穿電壓高（最高達 5000V）、體積小、壽命長等優點。其缺點是直流擊穿電壓分散性較大（±20%）。按它的 8/20μs 波脈沖放電電流 IPP 的大小分為 SCD（3kA）、SCC（1kA）、SCB（500A）三個系列。
2、工作原理玻璃放電管由封裝在充滿惰性氣體的玻璃管中相隔一定距離的兩個電極組成。其電氣性能基本上取決于氣體種類、氣體壓力以及電極距離，中間所充的氣體主要是氖或氬， 并保持一定壓力，電極表面涂以發射劑以減少電子發射能。這些措施使得動作電壓可以調整（一般是 200 伏到幾千伏），而且可以保持在一個確定的誤差范圍內。當其兩端電壓低于放電電壓時，氣體放電管是一個絕緣體（電阻 Rohm》100MΩ）。當其兩端電壓升高到大于放電電壓時，產生弧光放電，氣體電離放電后由高阻抗轉為低阻抗， 使其兩端電壓迅速降低。玻璃放電管受到瞬態高能量沖擊時，它能以 10-9 秒量級的速度，將其兩極間的高阻抗變?yōu)榈妥杩?，通過高達千安量級的浪涌電流。

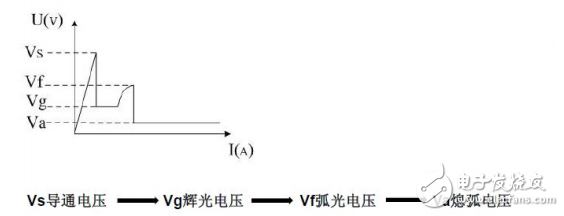

3、特性曲線
