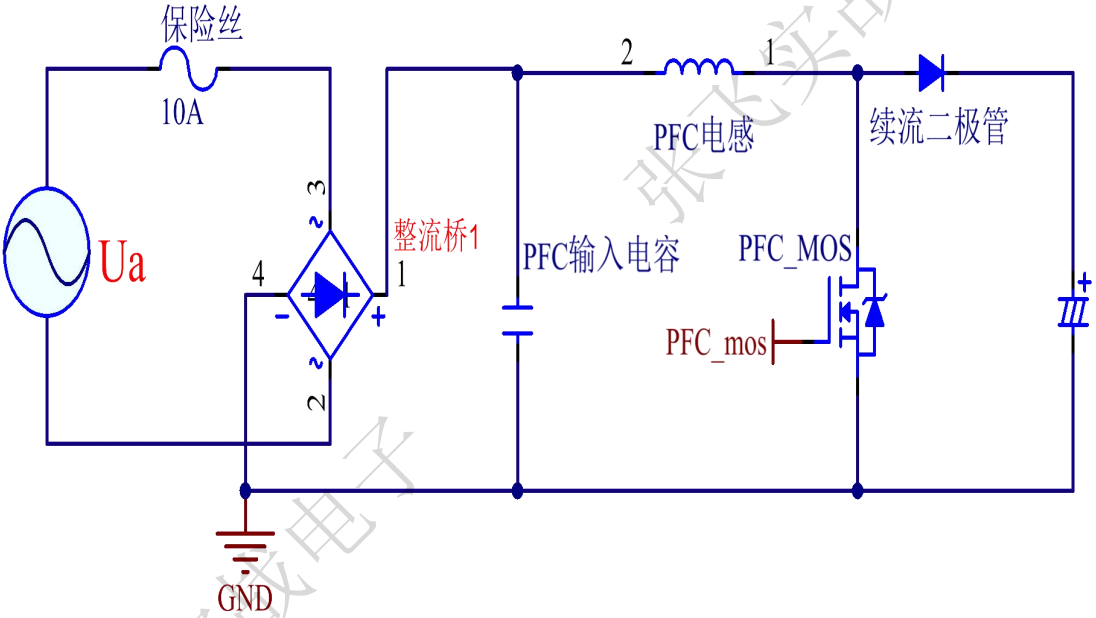

PFC 的結構原理圖如下

                                                                                                                                                            圖 1

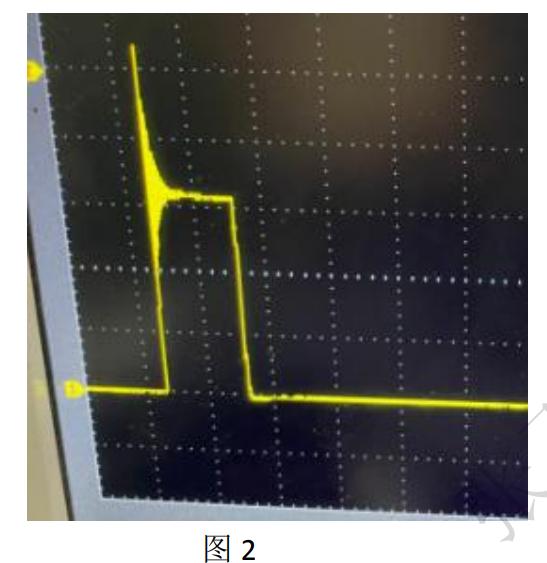

我們的 mos 管波形在各拓撲結構中的波形都會不一樣，對與 PFC 來說，我們的 MOS 管波形見 圖 2

這是因為我們的工作在了 CCM 模式下的 PFC MOS 管波形，可以看到尖峰非常高

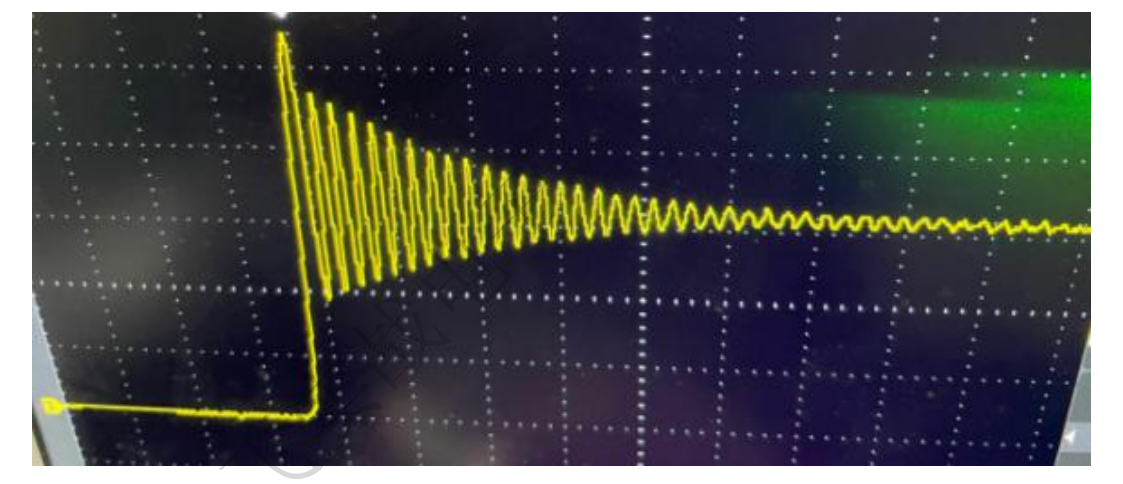

                                                                                                                                                  圖 3

從圖 3 我們可以看到 DS 的震蕩非常的厲害，當出現這種現象的時候，需要怎么解決了，有很多剛?cè)胄械?a target='_blank' class='arckwlink_none'>工程師可能不知道怎么入手

對于這一關問題可以從下面幾個點入手

1、續流二極管是不是合適，檢查續流二極管的規格書，找一個參數相近而不同品牌的二極管裝上去重新測試下，對比前后波形看有沒有改善

2、Mos 管的也可以找一個不同品牌的替換上去看下波形，是不是有變化，變差還是變好

3、查看驅動波形，是不驅動電阻太小，導致驅動震蕩的非常厲害，改變驅動電阻的阻值

改大看看有沒有改善

4、如果上面的都沒有改善的，看是不是 PCB 布線的問題，可以割線看看，但是一般不建議這樣做

5、實在不行就加 RC 鉗位電路，但是帶來的是損壞加大，MOS 管溫升可能會高

一般我們都是從以上 5 點出發來解決問題

我們解決問題的時候首先的從最簡單的入手

對我們最簡單的就是先查看驅動波形，與 DS 的電流波形，如果沒有電流探頭的，可以先看驅動的波形，如果驅動的波形很差的話，我們可以通過改變驅動的匹配電阻來改善驅動波形

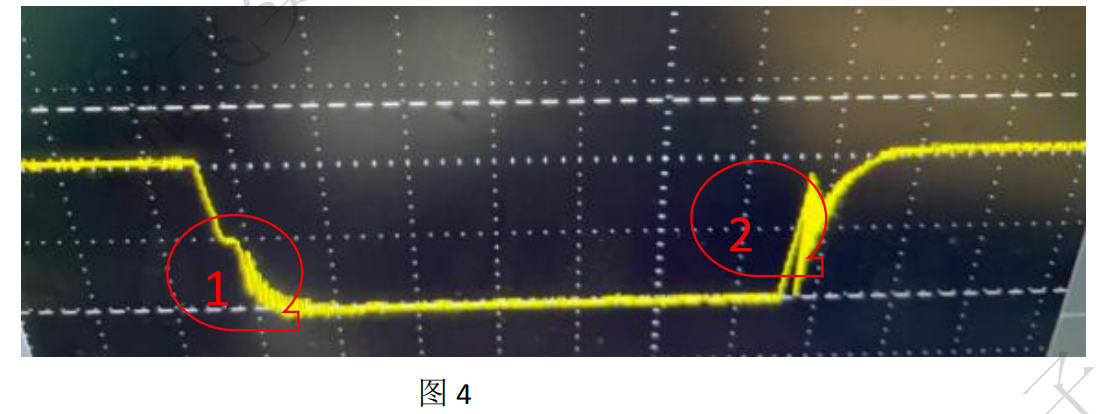

實際查看得驅動波形如圖 4

從圖上驅動波形來看得話，一般這樣的問題都是硬開關里面出現，因為有很米勒效應在里面

當我們看到有米勒效應的時候，就可以確定我們的開關是硬開關，從圖上的波形來看

MOS 管驅動是有很嚴重的問題的

首先當驅動電壓到了米勒平臺后，我們希望他是保持不變的

但是上圖中 2 號圈里面有震蕩，而且震蕩的非常嚴重，都有震蕩到接近 0V 了

這是我們不能接受的，很可能會引起二次關斷

當出現這種現象的時候我們的解決方法只有加大驅動電阻

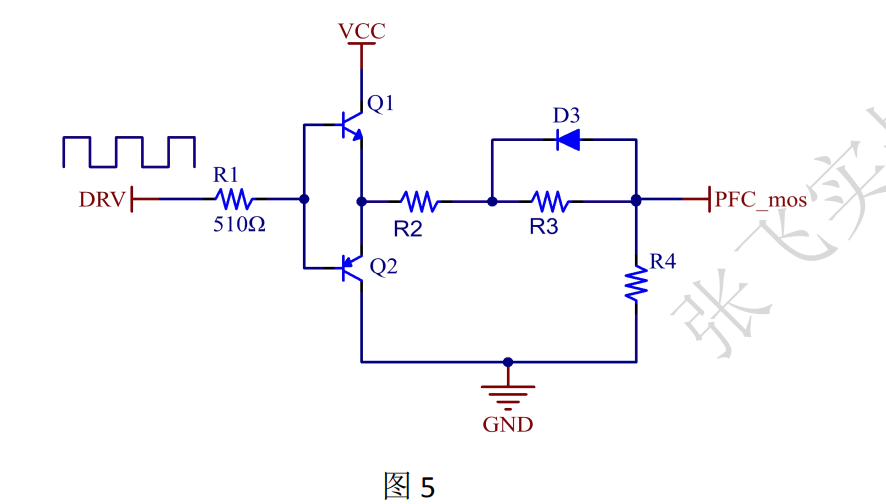

如下圖是一個推挽電路，也叫圖騰柱，我們可以改變 R3，把 R3 電阻適當加大，讓開通速度

適當變慢，R3 由原理的 22Ω，改成了現在的 47Ω

然后我們在看關斷的的米勒效應 1 號圈，也是震蕩的非常厲害的，一樣的辦法是改變驅動電阻 R2，加大 R2 的阻值，R2 的阻值也是由原來的 22Ω改成了 47Ω

改好了驅動電阻后，我們再來看下改完驅動電阻后的驅動波形

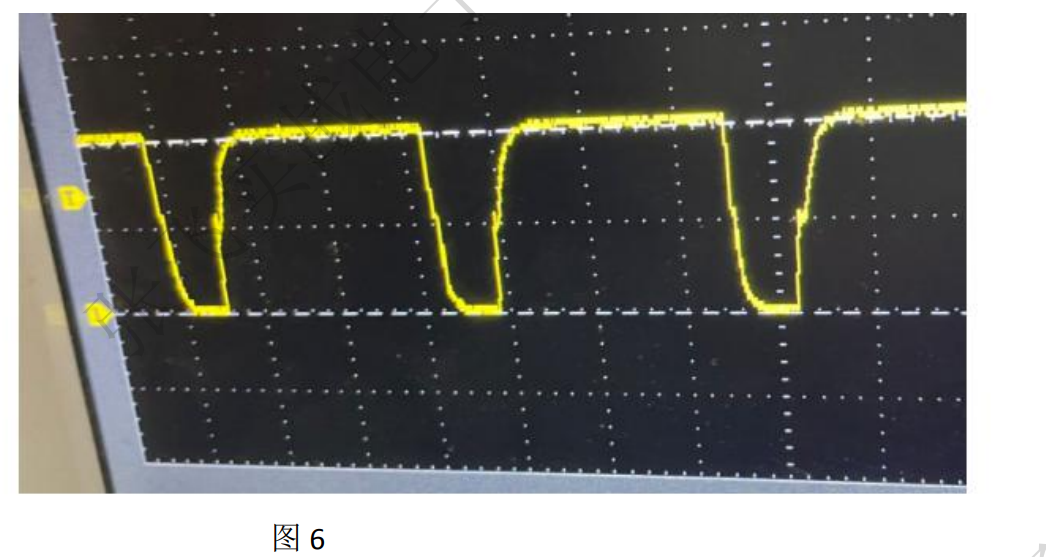

下面圖 6 是該后的驅動波形

從圖 6 的波形來看，驅動波形非常的漂亮，原來的震蕩基本上沒有了，可能有人會認為這樣加大驅動電阻會引起 MOS 波形發燙，其實是不會的，因為我們的驅動電阻加的也不是很大當然改完后還是要做溫升測試

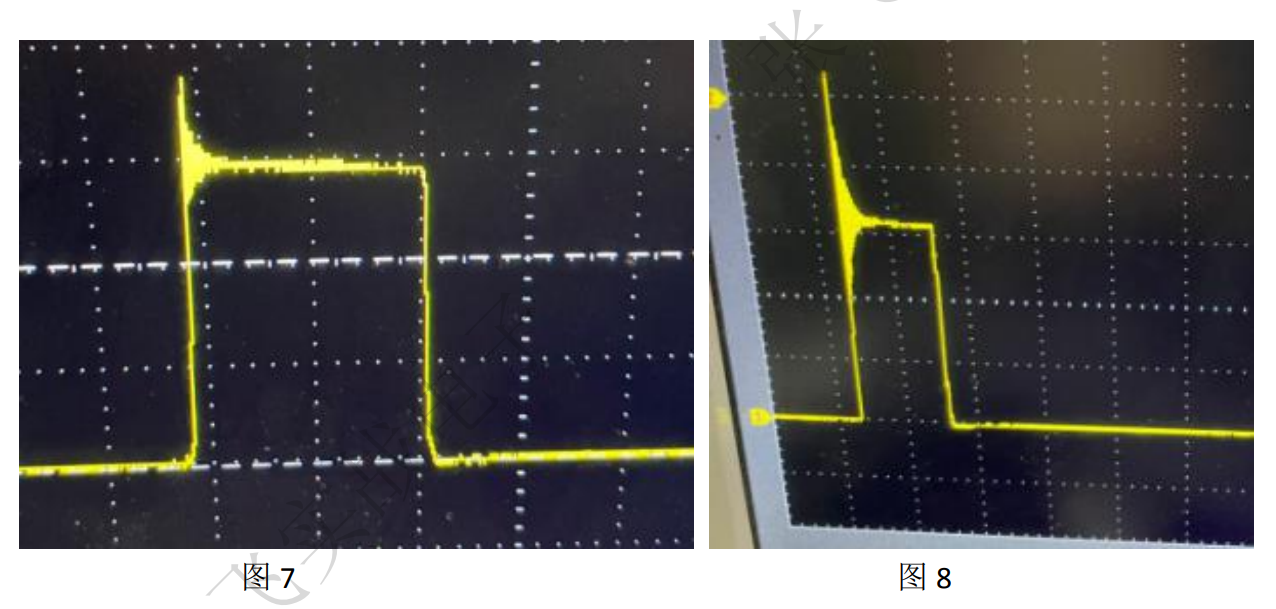

下面我們在來看圖 7 的 DS 的波形，已經非常漂亮了，圖 8 是沒有改驅動電路的波形

從下面的兩個圖對比來看，我們的 DS 波形震蕩已經改善了，DS 震蕩在我們的接受范圍內

這樣我們的 MOS 管的電壓應力也解決了

從這一個案例來看得話，驅動電阻太小時很有可能會引起我的 DS 震蕩非常的厲害，這一原因都是彌勒效應的存在，所以在選取我們的 mos 管的時候也可以注意下寄生電容的大小
