下面我們先來了解一些基本概念：

中斷：中斷是什么？舉個例子來說，當我們正在工作時，突然電話響了，這時你會把手里的

工作先停下來，然后去接電話，當接完電話后，電話里的人安排你馬上做一件事，這時你需

要立刻去做這件事，當把這件事做完后你會繼續之前被打斷的工作，這個過程為一次中斷

異常：一個系統本應該正常的運行，但由于某些條件使系統產生了錯誤，就會使系統運行

不 正常，我們稱之為異常。就好比一個健康的人，如果身體某個器官出現了問題

那他將會生 病，不能像以前那樣健康生活，稱他的身體出現了異常

系統出現異常，我們必須對異常做 出處理，才能讓系統正常運行

事件：比如一個老師在教室里給學生上課，下面的學生會做出各種不同的動作

如有認真記 筆記的，有講小話的，有翻自己書包的等等，我們把學生的這些行為稱為事件

但老師對這 些事件有些是不會有動作的，有些事件是需要老師干預的，比如兩個學生講話

影響了老師 上課，老師需要警告講話的學生，然后再繼續上課

優先級：當我們接到了兩個電話，兩個電話都安排你去做別的事

這時你需要先完成比較急 的事，然后再完成不是太急的事，這就是優先級的問題

當有多個中斷時，我們需要根據中 斷優先級判斷先響應優先級高的中斷，然后再響應優先級低的中斷

中斷與事件的聯系與區別：有些事件需要響應，稱這個事件為可中斷事件

但有些事件不需 要做出響應稱這些事件為不可中斷事件。當硬件正常連接時

對應事件會自動產生，但中斷 則需軟件配置相應的中斷使能位

搶占式優先級和響應優先級：所謂搶占式優先級和響應優先級，具有高搶占式優先級的中斷

可以在低搶占式優先級中斷處理過程中被響應，即中斷嵌套。當兩個中斷源的搶占式優先級 相同時

這兩個中斷將沒有嵌套關系，當一個中斷到來后，如果正在處理另一個中斷

這個 后到來的中斷就要等到前一個中斷處理完之后 才能被處理。如果這兩個中斷同時到達

則 中斷控制器根據他們的響應優先級高低來決定先處理哪一個；

如果他們的搶占式優先級和響 應優先級都相等，則根據他們在中斷表中的排位

順序決定先處理哪一個。每一個中斷源都必 須定義 2 個優先級

STM32 的中斷管理利用了 NVIC(Nested Vectored Interrupt Controller)嵌套向量中斷控制 器

它把所有的外設中斷和系統異常用一張向量表來管理，每個系統異常和外設中斷都被分 配相應的地址

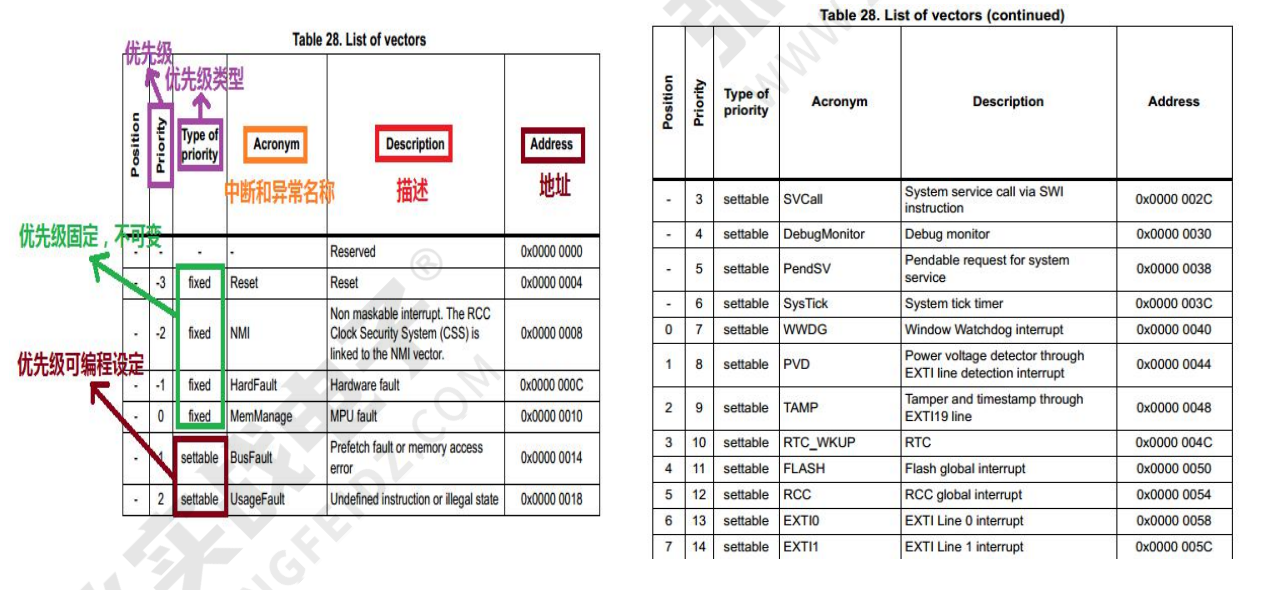

除了一些系統異常的優先級不能改變外，其余的系統異常和中斷的優先級都 可變化。具體向量表部分截圖如下圖所示：

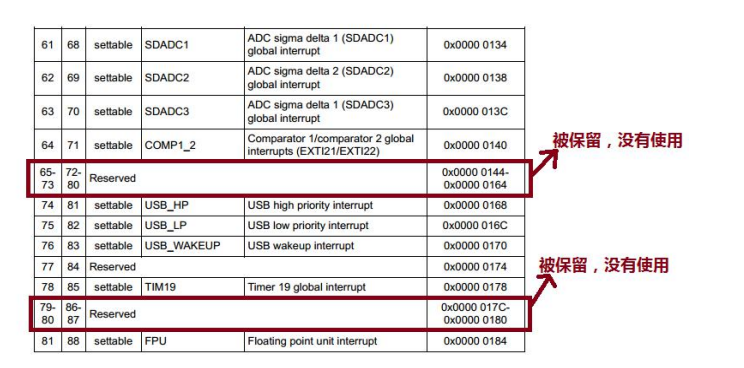

其中包含 10 個系統異常，有 82 個外部中斷地址，其中有 11 個被保留，沒有使用

從上表 可查出對應的默認優先級和地址分配情況

NVIC 是嵌套向量中斷控制器，它控制芯片所有中斷功能

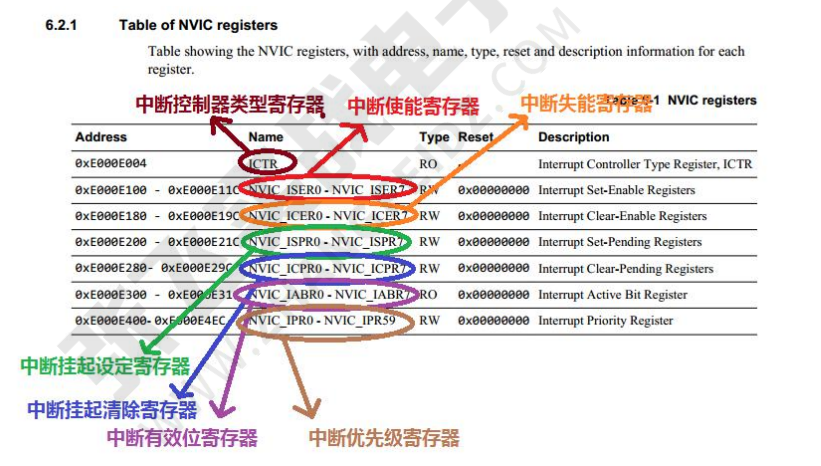

是 Cortex-Mx 內核里的一個外設下 圖為 Cortex-M4 內核 NVIC 寄存器的分布圖：

從上圖可以看出，Cortex-M4 內核 NVIC 嵌套向量中斷控制器總的有 7 個類型的寄存器

其 中有 1 個控制器類型的寄存器，8 個中斷使能寄存器，8 個中斷失能寄存器

8 個中斷掛起 設定/清除寄存器，8 個中斷有效位寄存器，60 個中斷優先級寄存器

而 ST 對 CM4 內核 NVIC 控制器寄存器做了一定縮減，其寄存器分布圖如下：
