當你拿到項目的線路板，打開電腦，噼里啪啦一陣子，擼了一段代碼出來，往單片機里 面一下載，納尼？突然發現燒錄器掉線了，怎么整都連接不上了，這個時候整個人心情都不好了，別慌，恢復心情，你需要用到下面這個高端大氣上檔次的技術，首先說明一下我們本次文章參考芯片以 SMT32F103C8T6 來做說明，其他芯片同理，話不多說，我們開整

首先我來簡單闡述一下這種方法的原理，這種方法是利用了STM32單片機的“自舉BOOT 模式”

首先使單片機處于系統 BOOT 模式，也就是讓單片機啟動的時候從 System memory 啟動

然后在 PC 機操作上位機軟件通過串口發送控制命令擦除芯片中存儲的程序

1.首先我們要知道第一個信息，有的單片機有很多個串口，那到底是從哪一個串口來發 送這個命令呢？

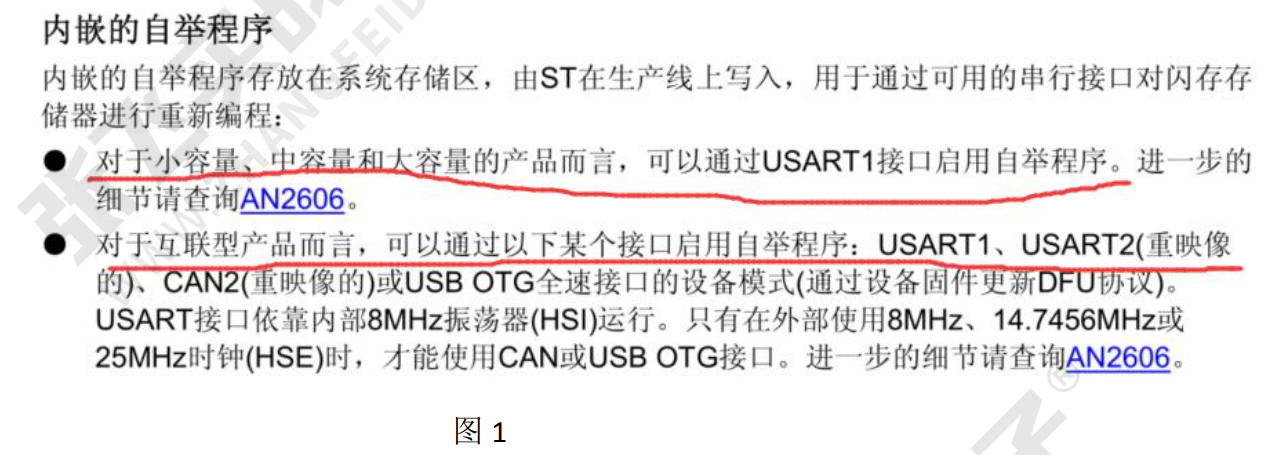

我們從數據手冊的“存儲器和總線架構”章節（2.4 啟動配置小節）獲取如 下信息

可以得出可以使用 USART1 接口啟動自舉程序。具體要發送什么命令，可以參考 AN2606 手冊

我已經通過這個手冊提煉出指令信息，編寫成一個上位機小工具

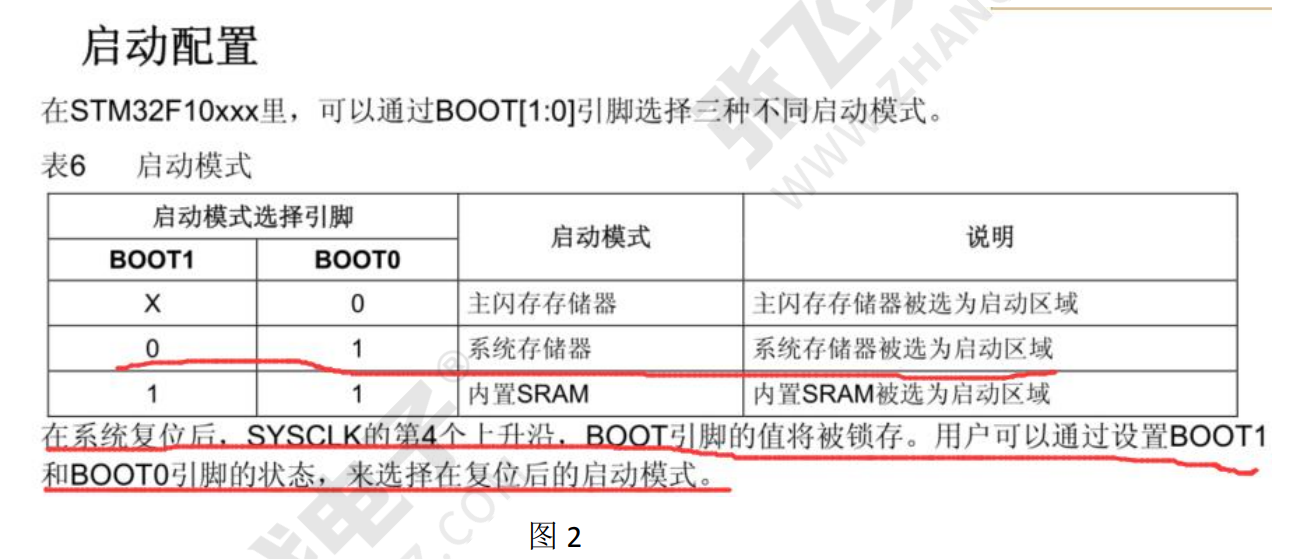

2. 那么如何進入系統自舉模式呢？從下圖畫紅線處可以得出信息，想要進入系統自舉 模式

需配置 BOOT0 引腳為 1（高電平），BOOT1 引腳為 0（低電平），然后復位單片機

那 么在 SYSCLK 的第 4 個時鐘上升沿會鎖定 BOOT 引腳狀態，并選擇啟動模式為系統存儲器， 即系統自舉模式

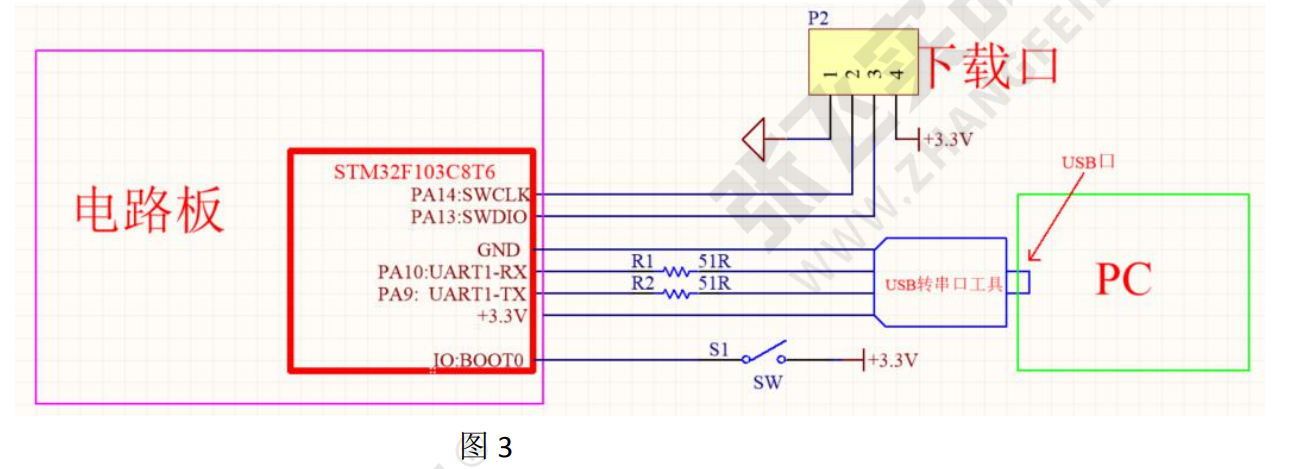

3. 接下來我們看看接線圖，我畫出了簡單的示意圖如下，各位看官，請結合下圖看具 體操作方法：

1）.把 USB 轉換工具按照?qǐng)D示方法連接（注意全過程不需要使用燒錄器，且此步操作后 目標板已經帶電

如果目標板 3.3V 功耗很大，需要給目標板用外部電源供電）

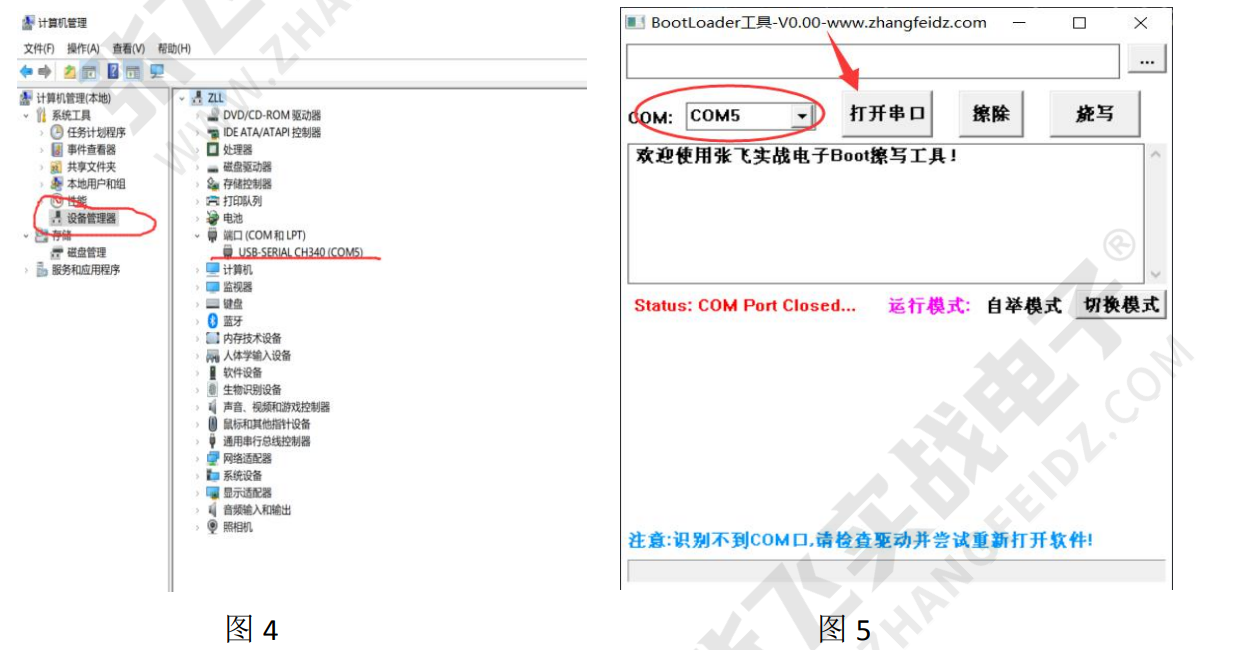

 2）.在設備管理器中查看此轉換工具對應的串口號（注意如果沒有識別到串口，需要安 裝驅動。）

識別到的結果如下圖 4 所示：

 3）.設置 BOOT0 引腳為高電平，BOOT1 引腳為低電平（如果有的 MCU 沒有 BOOT1 引腳 可以忽略）

并復位單片機（可以通過單片機復位引腳來復位單片機），使單片機處于自舉 BOOT 模式
