數據采集（DAQ），是指從傳感器和其它待測設備等模擬和數字被測單元中自動采集非電量或者電量信號，送到上位機中進行分析，處理。數據采集系統是結合基于計算機或者其他專用測試平臺的測量軟硬件產品來實現靈活的、用戶自定義的測量系統。
數據采集（DAQ），是指從傳感器和其它待測設備等模擬和數字被測單元中自動采集非電量或者電量信號，送到上位機中進行分析，處理。數據采集系統是結合基于計算機或者其他專用測試平臺的測量軟硬件產品來實現靈活的、用戶自定義的測量系統。
數據采集，又稱數據獲取，是利用一種裝置，從系統外部采集數據并輸入到系統內部的一個接口。數據采集技術廣泛應用在各個領域。比如攝像頭，麥克風，都是數據采集工具。
被采集數據是已被轉換為電訊號的各種物理量，如溫度、水位、風速、壓力等，可以是模擬量，也可以是數字量。采集一般是采樣方式，即隔一定時間（稱采樣周期）對同一點數據重復采集。采集的數據大多是瞬時值，也可是某段時間內的一個特征值。準確的數據測量是數據采集的基礎。數據量測方法有接觸式和非接觸式，檢測元件多種多樣。不論哪種方法和元件，均以不影響被測對象狀態和測量環境為前提，以保證數據的正確性。數據采集含義很廣，包括對面狀連續物理量的采集。在計算機輔助制圖、測圖、設計中，對圖形或圖像數字化過程也可稱為數據采集，此時被采集的是幾何量（或包括物理量，如灰度）數據。
在互聯網行業快速發展的今天，數據采集已經被廣泛應用于互聯網及分布式領域，數據采集領域已經發生了重要的變化。首先，分布式控制應用場合中的智能數據采集系統在國內外已經取得了長足的發展。其次，總線兼容型數據采集插件的數量不斷增大，與個人計算機兼容的數據采集系統的數量也在增加。國內外各種數據采集機先后問世，將數據采集帶入了一個全新的時代。
數據采集（DAQ），是指從傳感器和其它待測設備等模擬和數字被測單元中自動采集非電量或者電量信號，送到上位機中進行分析，處理。數據采集系統是結合基于計算機或者其他專用測試平臺的測量軟硬件產品來實現靈活的、用戶自定義的測量系統。
數據采集，又稱數據獲取，是利用一種裝置，從系統外部采集數據并輸入到系統內部的一個接口。數據采集技術廣泛應用在各個領域。比如攝像頭，麥克風，都是數據采集工具。
被采集數據是已被轉換為電訊號的各種物理量，如溫度、水位、風速、壓力等，可以是模擬量，也可以是數字量。采集一般是采樣方式，即隔一定時間（稱采樣周期）對同一點數據重復采集。采集的數據大多是瞬時值，也可是某段時間內的一個特征值。準確的數據測量是數據采集的基礎。數據量測方法有接觸式和非接觸式，檢測元件多種多樣。不論哪種方法和元件，均以不影響被測對象狀態和測量環境為前提，以保證數據的正確性。數據采集含義很廣，包括對面狀連續物理量的采集。在計算機輔助制圖、測圖、設計中，對圖形或圖像數字化過程也可稱為數據采集，此時被采集的是幾何量（或包括物理量，如灰度）數據。
在互聯網行業快速發展的今天，數據采集已經被廣泛應用于互聯網及分布式領域，數據采集領域已經發生了重要的變化。首先，分布式控制應用場合中的智能數據采集系統在國內外已經取得了長足的發展。其次，總線兼容型數據采集插件的數量不斷增大，與個人計算機兼容的數據采集系統的數量也在增加。國內外各種數據采集機先后問世，將數據采集帶入了一個全新的時代。
在計算機廣泛應用的今天，數據采集的重要性是十分顯著的。它是計算機與外部物理世界連接的橋梁。各種類型信號采集的難易程度差別很大。實際采集時，噪聲也可能帶來一些麻煩。數據采集時，有一些基本原理要注意，還有更多的實際的問題要解決。
假設對一個模擬信號x（t）每隔Δt時間采樣一次。時間間隔Δt被稱為采樣間隔或者采樣周期。它的倒數1/Δt被稱為采樣頻率，單位是采樣數/每秒。t=0，Δt，2Δt，3Δt……等等，x（t）的數值就被稱為采樣值。所有x（0），xΔt），x（2Δt）都是采樣值。根據采樣定理，最低采樣頻率必須是信號頻率的兩倍。反過來說，如果給定了采樣頻率，那么能夠正確顯示信號而不發生畸變的最大頻率叫做奈奎斯特頻率，它是采樣頻率的一半。如果信號中包含頻率高于奈奎斯特頻率的成分，信號將在直流和奈奎斯特頻率之間畸變。
采樣率過低的結果是還原的信號的頻率看上去與原始信號不同。這種信號畸變叫做混疊。出現的混頻偏差（aliasfrequency）是輸入信號的頻率和最靠近的采樣率整數倍的差的絕對值。
采樣的結果將會是低于奈奎斯特頻率（fs/2=50Hz）的信號可以被正確采樣。而頻率高于50HZ的信號成分采樣時會發生畸變。分別產生了30、40和10Hz的畸變頻率F2、F3和F4。計算混頻偏差的公式是：
混頻偏差=ABS（采樣頻率的整數倍－輸入頻率）
其中ABS表示“絕對值”，為了避免這種情況的發生，通常在信號被采集（A/D）之前，經過一個低通濾波器，將信號中高于奈奎斯特頻率的信號成分濾去。這個濾波器稱為抗混疊濾波器。
采樣頻率應當怎樣設置。也許可能會首先考慮用采集卡支持的最大頻率。但是，較長時間使用很高的采樣率可能會導致沒有足夠的內存或者硬盤存儲數據太慢。理論上設置采樣頻率為被采集信號最高頻率成分的2倍就夠了，實際上工程中選用5～10倍，有時為了較好地還原波形，甚至更高一些。
通常，信號采集后都要去做適當?shù)男盘柼幚?，例如FFT等。這里對樣本數又有一個要求，一般不能只提供一個信號周期的數據樣本，希望有5～10個周期，甚至更多的樣本。并且希望所提供的樣本總數是整周期個數的。這里又發生一個困難，并不知道，或不確切知道被采信號的頻率，因此不但采樣率不一定是信號頻率的整倍數，也不能保證提供整周期數的樣本。所有的僅僅是一個時間序列的離散的函數x（n）和采樣頻率。這是測量與分析的唯一依據。數據采集卡，數據采集模塊，數據采集儀表等，都是數據采集工具。
振弦式鋼筋計與MCU數據采集單元是如何配合使用的?
在橋梁、大壩、隧道等大型工程中，鋼筋應力的實時監測是保障結構安全的“生命線”。振弦式鋼筋計憑借高精度和穩定性，成為工程師的“得力助手”，而MCU數據采集...
2025-04-28 標簽：mcu數據采集鋼筋計 73 0
B2B數據采集實戰：智能代理架構設計與合規突圍指南
在跨境電商數據采集領域，某國際機械配件采購平臺的技術團隊通過自主研發的動態IP調度系統，成功將數據采集效率提升3倍，同時將IP封禁率從32%降至1.7%...
2025-04-26 標簽：數據采集MacDPI 220 0
Devicenet協議轉換模塊妙用之處
? DeviceNet 是一種用在 自動化技術 的 現場總線 標準，由美國的 Allen-Bradley 公司在1994年開發。DeviceNet使用 ...
2025-04-26 標簽：數據采集自動化DeviceNet 219 0
PROFINET轉EtherCAT網關模塊：打破工業通訊協議壁壘的利刃
在工業自動化領域，不同品牌PLC之間的通訊一直是工程師們面臨的難題。當歐姆龍NJ系列PLC（EtherCAT主站）需要與西門子S7-1500（PROFI...
2025-04-26 標簽：數據采集Profinet通訊協議 234 0
在水利大壩、地鐵隧道或邊坡工程中，水壓力的微小變化可能引發巨大風險。如何實時捕捉這些“隱形信號”?答案就藏在振弦式滲壓計中!它不僅能感知地下水的脈動，還...
2025-04-24 標簽：傳感器數據采集 108 0
DCP022405 微型 2W 隔離式非穩壓 DC/DC 轉換器數據手冊
DCP02 系列是 2W 隔離式非穩壓 DC/DC 轉換器模塊系列。DCP02 系列器件需要最少的外部元件，包括片上器件保護，提供額外的功能，如輸出禁用...
2025-04-23 標簽：數據采集DC-DC元件 157 0
DCP010507DB 微型 1W 隔離式非穩壓 DC/DC 轉換器數據手冊
DCP01B 系列是 1W 隔離式非穩壓 DC/DC 轉換器模塊系列。DCP01B 系列器件需要最少的外部元件，包括片上器件保護，提供額外的功能，如輸出...
2025-04-23 標簽：封裝數據采集DC-DC 168 0
DCPA10512 微型 1W 隔離式非穩壓 DC/DC 轉換器數據手冊
DCPA1 系列是 1W 隔離式非穩壓 DC/DC 轉換器模塊系列。DCPA1 系列器件至少需要兩個外部元件，包括片上器件保護，并能夠與外部時鐘同步。
2025-04-21 標簽：轉換器數據采集元件 166 0
國產24位模擬前端芯片軟硬件替換ADS1291應用于醫療儀器(ECG/EMG/EEG)的高精度數據采集
國產24位模擬前端芯片軟硬件替換ADS1291應用于醫療儀器(ECG/EMG/EEG)的高精度數據采集
2025-04-18 標簽：數據采集醫療儀器國芯思辰 114 0
基于簡儀科技PXIe-3115a控制器的智能測控平臺解決方案
在現代工業自動化測試、科研儀器控制及高精度數據采集場景中，系統性能與穩定性是確保測試精準度的關鍵?；诤唭x科技PXIe-3115a國產控制器構建的智能測...
2025-04-17 標簽：控制器數據采集操作系統 117 0
1
0
使用ADCPRO軟件進行測試的時候，點擊左上角的“Acquire”按鍵后，有時數據采不上來，是什么原因？
標簽：數據采集 83 1
TSW14J58 JESD204C數據采集和圖形發生器卡立即下載
類別：電子資料 2024-11-16 標簽：數據采集發生器
TSW14J59EVM JESD204C數據采集和圖形發生器卡立即下載
類別：電子資料 2024-11-09 標簽：數據采集發生器EVM
使用低速串行總線的實時ADC原始數據采集方法立即下載
類別：電子資料 2024-09-27 標簽：adc數據采集uart
超高速數據采集系統的時序設計與信號完整性分析立即下載
類別：電子資料 2024-09-20 標簽：數據采集信號完整性時序
為寬帶寬、高阻抗數據采集模擬前端選擇放大器立即下載
類別：電子資料 2024-09-07 標簽：放大器數據采集模擬前端
Vector_CSM測量技術產品手冊2024版立即下載
類別：電子資料 2024-08-16 標簽：數據采集測量
ADS8201低功耗、完整的片內數據采集系統數據表立即下載
類別：電子資料 2024-07-30 標簽：數據采集ADS8201
ibaPDA-V6 過程數據采集系統說明書立即下載
類別：IC中文資料 2024-05-19 標簽：數據采集
真空泵系統數據采集遠程監控解決方案介紹立即下載
類別：工控技術 2024-03-26 標簽：遠程監控數據采集真空泵
物聯網：Ruff低成本數據采集接入介紹資料立即下載
類別：電子資料 2023-12-25 標簽：物聯網數據采集能耗監控
EtherCAT轉MODBUS協議轉換網關實現倍福PLC與施耐德馬達保護器數據交互的配置實例
一、項目背景 石油化工行業是國民經濟的重要支柱產業，其生產過程高度自動化且復雜，涉及到眾多設備與系統的協同運作。隨著工業自動化技術的不斷發展，石油化工企...
2025-04-30 標簽：數據采集工業自動化EtherCAT總線 81 0
基于GIS的海洋環境數據采集與管理平臺軟件
基于GIS的海洋環境數據采集與管理平臺軟件
2025-04-28 標簽：數據采集GIS管理平臺 85 0

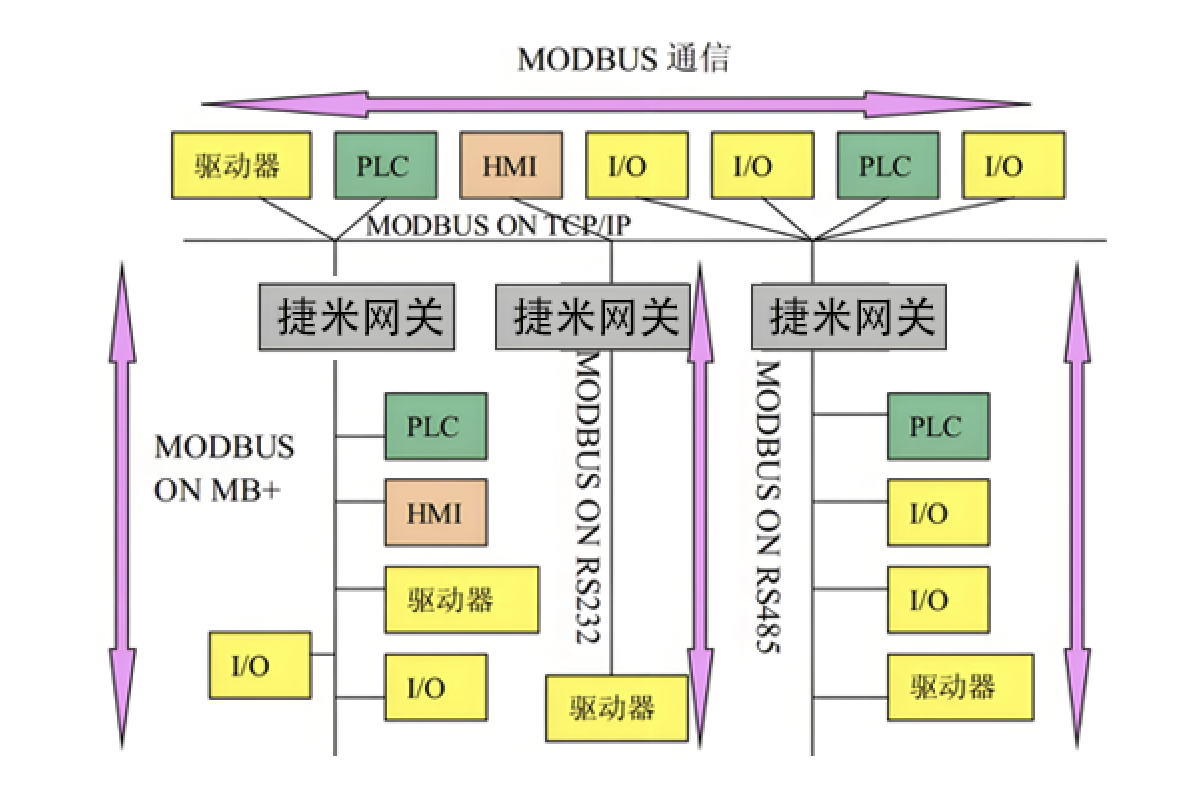

一文讀懂Modbus總線協議智能網關：協議轉換技術與部署方案
? Modbus 是一種串行通信協議，是Modicon公司(現在的施耐德電氣,Schneider Electic)于1979年為使用可編程邏輯控制器(P...
2025-04-28 標簽：數據采集MODBUS總線總線協議 88 0
無點表·全兼容·秒級響應——深控技術工業網關重塑注塑行業數據采集范式
從設備孤島到智能互聯，讓注塑機數據采集效率提升300%
2025-04-27 標簽：數據采集工業網關 80 0

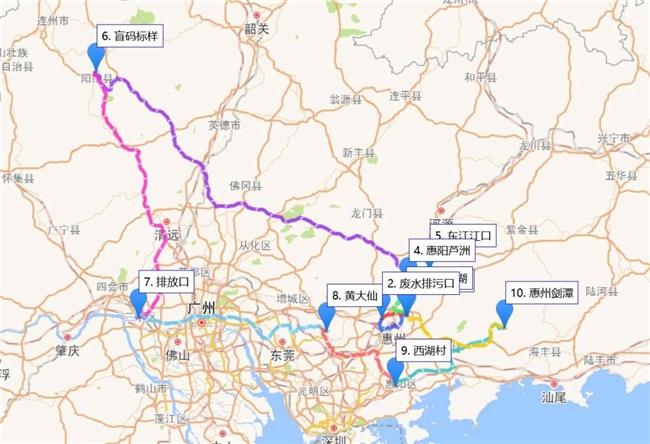

三維天地智能路徑規劃引擎：以算法驅動，重新定義智能路徑優化技術
