美信推出2.7V、低功耗、8引腳SO封裝的12位串行ADC-

The MAX1240/MAX1241 low-power, 12-bit analog-to-digital converte rs (ADCs) are available in 8-pin packages. The MAX1240 operates with a single +2.7V to +3.6V supply, and the MAX1241 operates with a single +2.7V to +5.25V supply. Both devices feature a 7.5μs successive-approximation ADC, a fast track/hold (1.5μs), an on-chip clock, and a high-speed, 3-wire serial interface.

Power consumption is only 37mW (V_DD = 3V) at the 73ksps maximum sampling speed. A 2μA shutdown mode reduces power at slower throughput rates.

The MAX1240 has an internal 2.5V reference, while the MAX1241 requires an external reference. The MAX1241 accepts signals from 0V to V_REF, and the reference input range includes the positive supply rail. An external clock accesses data from the 3-wire interface, which connects directly to standard microcontroller I/O ports. The interface is compatible with SPI?, QSPI?, and MICROWIRE?.

Excellent AC characteristics and very low power combined with ease of use and small package size make these converters ideal for remote-sensor and data-acquisition applications, or for other circuits with demanding power consumption and space requirements. The MAX1240/MAX1241 are available in 8-pin PDIP and SO packages.

關鍵特性

Single-Supply Operation:

+2.7V to +3.6V (MAX1240)
+2.7V to +5.25V (MAX1241)

12-Bit Resolution

Internal 2.5V Reference (MAX1240)

Small Footprint: 8-Pin DIP/SO Packages

Low Power: 3.7μW (73ksps, MAX1240)

3mW (73ksps, MAX1241)
66μW (1ksps, MAX1241)
5μW (power-down mode)

Internal Track/Hold

SPI/QSPI/MICROWIRE 3-Wire Serial Interface

Internal Clock

應用/使用

電池供電應用
儀表
隔離型數據采集
便攜式數據記錄
過程控制

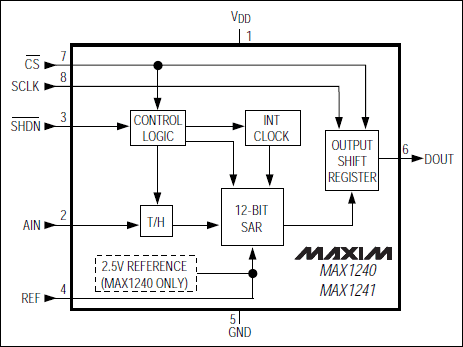

MAX1240、MAX1241：功能框圖
功能框圖
